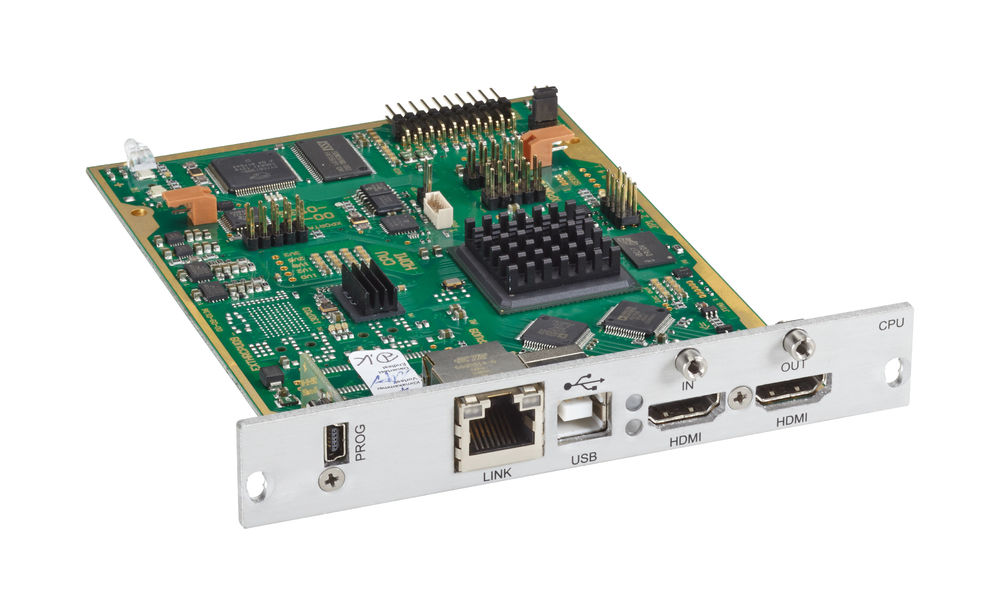

BlackBox ACX1MT-HDM2-C CATx DKM Transmitterkarte, HDMI plus USB HID mit lokaler HDMI Durchführung für Modulargehäuse content_copy

Das BlackBox ACX1MT-HDM2-C ist ein modulares Basismodul für die DKM Extender-Reihe, speziell konzipiert für die Verlängerung von KVM-Signalen (Keyboard, Video, Mouse) über CATx-Verbindungen. Es dient als Transmitterkarte im modularen DKM-System und ermöglicht die Anbindung eines Computers an eine entfernte Konsole über Netzwerkkabel. Das Modul verfügt über einen HDMI-Videoeingang und zwei USB HID-Anschlüsse für Tastatur und Maus, wodurch es für Standard-PC- und Workstation-Anwendungen geeignet ist. Die Verbindung erfolgt über CATx-Kabel, wobei die maximale Reichweite bis zu 140 Metern beträgt. Die digitale Signalübertragung gewährleistet eine pixelgenaue Auflösung bis 1080p, wodurch die Bildqualität unverändert bleibt, auch über längere Distanzen. Die Übertragung erfolgt ohne Kompression, sodass Farbverläufe und Details im Bild erhalten bleiben.

Einsatzbereiche
Das Modul ist für Punkt-zu-Punkt-KVM-Verlängerungen sowie für den Einsatz in KVM-Matrix-Switching-Systemen der DKM FX und DKM FXC-Reihe vorgesehen. Es eignet sich insbesondere in Umgebungen, in denen mehrere Arbeitsplätze über eine zentrale Steuerung verbunden werden sollen, beispielsweise in Rechenzentren, Kontrollräumen oder in industriellen Anlagen. Die modulare Bauweise ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen, etwa durch Kombination mit weiteren Modulen für zusätzliche Schnittstellen oder Erweiterungen.

Funktionen und Ausstattung im Detail
Das Modul bietet einen HDMI-Videoanschluss, der für die digitale Signalübertragung von Grafikkarten verwendet wird. Die beiden USB HID-Anschlüsse sind für die Steuerung von Tastatur und Maus ausgelegt und ermöglichen die vollständige Interaktion mit dem entfernten Rechner. Die CATx-Verbindung wird über standardisierte Netzwerkkabel (z. B. Cat5e, Cat6) realisiert, wodurch die Installation in bestehenden Netzwerkinfrastrukturen einfach und kosteneffizient gestaltet werden kann. Die maximale Reichweite von 140 Metern ist für viele Büro- und Industrieanwendungen ausreichend.

Technik verständlich erklärt
Die Signalübertragung erfolgt digital, wodurch keine Qualitätsverluste auftreten. Die Auflösung wird pixelgenau übertragen, was bedeutet, dass das Bild am entfernten Monitor exakt so erscheint, als wäre der Computer direkt angeschlossen. Die Unterstützung von 1080p ermöglicht eine klare Darstellung für Büro- und Standard-PC-Anwendungen. Die Bandbreite der CATx-Verbindung ist ausreichend, um die Anforderungen an Video- und USB-Signale zu erfüllen, ohne Latenz oder Bildstörungen. Die Verwendung von fortschrittlichen Algorithmen zur Videokompression unterstützt eine 24-Bit Farbtiefe, was flüssige Farbverläufe und eine hohe Bildqualität gewährleistet.

Kompatibilität und Zubehör
Das Modul ist ausschließlich für die Verwendung in den modularen DKM Extender-Gehäusen vorgesehen. Diese sind in Desktop-Versionen mit zwei, vier oder sechs Steckplätzen sowie in einer 48,3 cm ( 19 Zoll )-Rack-Version mit 21 Steckplätzen erhältlich. Die Konfiguration erfolgt durch die Kombination von Transmitterkarten am Rechner und Receiverkarten an der Konsole. Die Module können auch in KVM-Matrix-Systemen der DKM FX und DKM FXC-Reihe eingesetzt werden. Für den Betrieb sind keine zusätzlichen Adapter oder spezielle Netzwerkkomponenten erforderlich – die Verbindung erfolgt über standardisierte CATx-Kabel.

Montage und Installation
Die Installation erfolgt durch Einsetzen des Moduls in ein kompatibles DKM-Extender-Gehäuse. Die Verkabelung erfolgt über CATx-Kabel zwischen dem Transmitter am Rechner und dem Receiver an der Konsole. Die Gehäuse können als Desktop-Geräte oder in 48,3 cm ( 19 Zoll )-Racks montiert werden, wobei für die Desktop-Versionen optionale Montagesätze für Wand- oder Unter-Schreibtisch-Montage verfügbar sind. Die Stromversorgung erfolgt über das jeweilige Gehäuse, wobei zwischen internen und externen Netzteilen sowie AC- oder DC-Stromversorgung (12V, 24V, 48V) gewählt werden kann.

Vorteile im Betrieb
Die modulare Bauweise ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen. Die digitale Signalübertragung sorgt für eine hohe Bildqualität ohne Qualitätsverluste. Die Verwendung von standardisierten CATx-Kabeln reduziert die Installationskosten und vereinfacht die Integration in bestehende Netzwerke. Die maximale Reichweite von 140 Metern ist für viele Anwendungsfälle ausreichend, und die Unterstützung von 1080p bietet eine klare Darstellung für Büro- und Standard-PC-Anwendungen. Die 2-Jahres-Gewährleistung Double Diamond™ bietet zusätzliche Sicherheit für den Betrieb.

Allgemein
Video-Schnittstelle	HDMI
USB-Anschlüsse	2 HID (Tastatur/Maus)
Verbindungstyp	CATx
Maximale Reichweite	140 m
Maximale Auflösung	1080p
Gewährleistung	2 Jahre Double Diamond™
Kompatibilität	modulare DKM Extender Gehäuse
Einsatz in	Punkt-zu-Punkt KVM-Verlängerungen, KVM Matrix Switching-Systeme DKM FX und DKM FXC

---
