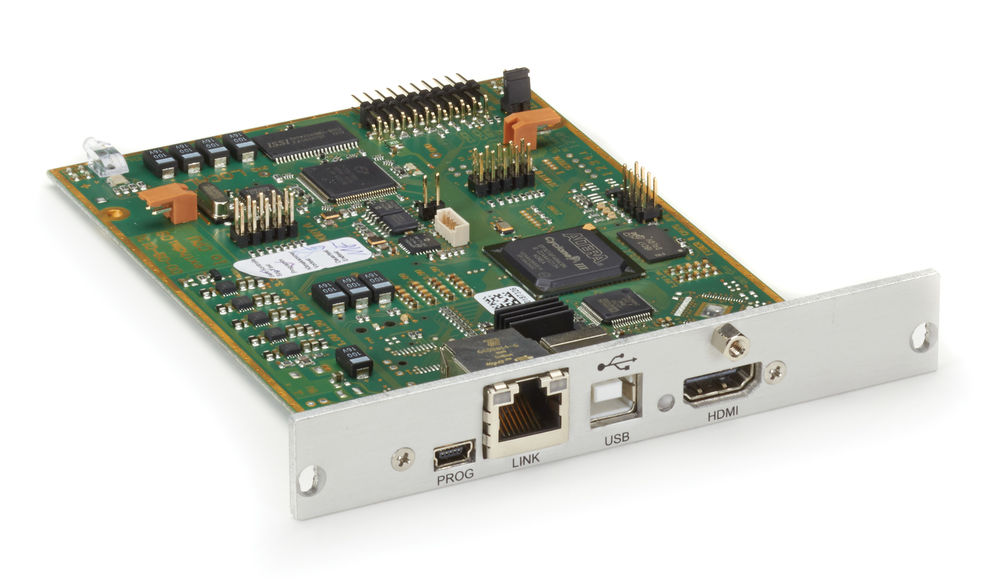

BlackBox ACX1MT-HDMI-C CATx DKM Transmitterkarte, HDMI plus USB HID für Modulargehäuse content_copy

Das Produkt ist ein modulares DKM Extender Basismodul der Marke BlackBox, speziell konzipiert für den Einsatz in KVM-Systemen. Es dient als Transmitterkarte mit HDMI- und USB-HID-Schnittstellen und ist für die Integration in modulare Gehäuse mit bis zu 21 Steckplätzen ausgelegt. Die modulare Bauweise ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen im Bereich der Signalverlängerung für Video-, USB- und Peripheriesignale.

Einsatzbereiche
Das Basismodul wird in KVM-Matrix-Switching-Systemen (DKM FX/FXC) sowie in Punkt-zu-Punkt-KVM-Verlängerungen eingesetzt. Es ist besonders geeignet für Anwendungen, bei denen grafisch anspruchsvolle Inhalte über große Entfernungen verlustfrei übertragen werden müssen, wie beispielsweise in Rechenzentren, Kontrollräumen oder bei der Steuerung von Servern in entfernten Räumen. Die Unterstützung von HD- und 4K-Videoanwendungen macht es auch für professionelle Bildverarbeitung und Überwachungssysteme geeignet.

Funktionen und Ausstattung im Detail
Das Modul unterstützt mehrere Videoformate, darunter HDMI, DVI-D, DVI-I und DisplayPort. Die HDMI-Schnittstelle ermöglicht eine maximale Auflösung von 1080p, während DisplayPort bis zu 4K Auflösung unterstützt. Für Dual Link DVI beträgt die maximale Auflösung 2560 x 1600/2x2K. Die Übertragung erfolgt über CATx-Kabel oder Glasfaser (Multimode/Singlemode), wobei die Reichweite je nach Medium variiert: bis zu 140 Meter bei CATx, 1000 Meter bei Multimode-Glasfaser und bis zu 10 Kilometern bei Singlemode-Glasfaser. Die Bandbreite beträgt bis zu 2,5 Gbps, was für eine hohe Bildqualität und geringe Latenz sorgt.

Zur Steuerung von Tastatur und Maus sind zwei USB HID-Anschlüsse integriert. Zusätzlich bietet das Modul eine Peripherieoption mit vier USB 2.0 Highspeed-Ports (480 Mbps), die für die Anbindung weiterer Geräte wie Drucker oder Speichergeräte genutzt werden können.

Technik verständlich erklärt
Die modulare Architektur ermöglicht eine skalierbare Systemausbau. Das Basismodul kann in verschiedenen Gehäusegrößen (2, 4, 6 oder 21 Steckplätze) eingesetzt werden, wodurch mehrere Module kombiniert werden können. Die Verbindung über CATx oder Glasfaser ermöglicht eine flexible Anpassung an die jeweilige Infrastruktur. Die Glasfaseroption ist besonders für längere Strecken geeignet, da sie geringere Signalverluste aufweist. Die Unterstützung von redundanten Links und integrierten 2-Port-Switches (als Upgrade-Module) erhöht die Systemzuverlässigkeit und erweitert die Funktionalität.

Kompatibilität und Zubehör
Das Modul ist für den Einsatz in KVM-Matrix-Switching-Systemen (DKM FX/FXC) konzipiert. Es kann mit verschiedenen Upgrade-Modulen kombiniert werden, um Funktionen wie redundante Verbindungen oder integrierte Netzwerk-Switches hinzuzufügen.

Montage und Installation
Die Installation erfolgt durch Einbau des Moduls in ein kompatibles modulares Gehäuse. Die Anschlussmöglichkeiten für Video, USB und Peripherie sind klar markiert. Die Installationsanleitung, die im Lieferumfang enthalten ist, unterstützt bei der korrekten Einrichtung. Die Stromversorgung erfolgt über ein optional redundantes Netzteil, das intern oder extern angebracht werden kann und AC/DC-Spannungen (12V, 24V, 48VDC) unterstützt.

Vorteile im Betrieb
Durch die modulare Bauweise und die Unterstützung verschiedener Videoformate und Übertragungsmedien bietet das Modul eine hohe Flexibilität. Die hohe Bandbreite und die Unterstützung von 4K- und HD-Video sorgen für eine klare, pixelgenaue Bildübertragung. Die Möglichkeit, mehrere Videokanäle parallel zu nutzen, macht das System für komplexe Arbeitsumgebungen geeignet. Die Garantie beträgt 2 Jahre im Double Diamond™-Standard.

Lieferumfang: DKM Extender Basismodul, Installationsanleitung, optionales Zubehör wie Upgrade-Module.

Allgemein
Videoformate	DVI-D, DVI-I, HDMI, DisplayPort
USB-Anschlüsse	2x USB HID (Tastatur/Maus)
Peripherieoption	4x USB 2.0 Highspeed Ports (480Mbps)
Verbindungen	CATx, Glasfaser (Multimode/Singlemode)
Reichweite	bis zu 140m (CATx), 1000m (MM Glasfaser), 10km (SM Glasfaser)
Videoauflösungen	Single Link DVI: bis 2048 x 1152; Dual Link DVI: bis 2560 x 1600/2x2K; HDMI: bis 1080p; DisplayPort: bis 4K
Bandbreite	bis zu 2,5 Gbps
Gehäuseoptionen	2, 4, 6, oder 21 Steckplätze
Netzteil	optional redundant, intern/extern, AC/DC (12V, 24V, 48VDC)

---
