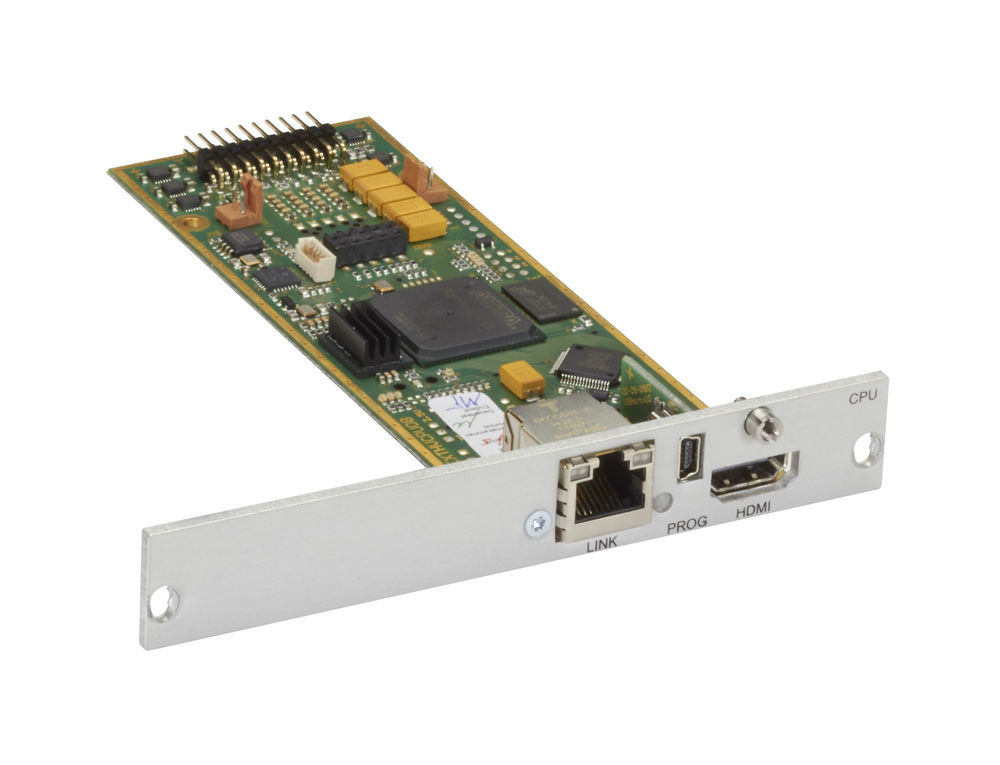

BlackBox ACX1MT-HDO-C CATx DKM Transmitterkarte, nur HDMI Video Upgrade Module content_copy

Das Produkt ist ein modulares DKM Extender Basismodul des Herstellers BlackBox, speziell konzipiert für die Erweiterung von KVM-Systemen (Keyboard, Video, Mouse) mit HDMI-Videoübertragung. Es dient als Transmitterkarte, die in modularen DKM Extender-Gehäusen eingesetzt wird, um Video- und Peripheriesignale über längere Strecken zu verlängern. Die Module ermöglichen eine flexible Konfiguration, bei der verschiedene Schnittstellenkombinationen nach Bedarf ausgewählt werden können, um spezifische Anforderungen in IT-Infrastrukturen zu erfüllen.

Einsatzbereiche
Das Modul ist für den Einsatz in Punkt-zu-Punkt-KVM-Verlängerungen sowie in KVM-Matrix-Switching-Systemen der Reihe DKM FX und DKM FXC vorgesehen. Es eignet sich insbesondere für Anwendungen, bei denen hohe Grafikanforderungen bestehen, wie beispielsweise in Rechenzentren, Kontrollräumen oder bei der Steuerung von Servern über große Entfernungen. Die Unterstützung von HD-Videoübertragungen und anspruchsvollen Grafikanwendungen macht es zu einer geeigneten Lösung für professionelle IT-Umgebungen.

Funktionen und Ausstattung im Detail
Das Basismodul bietet eine HDMI-Video-Schnittstelle und zwei USB HID-Anschlüsse, die für die Übertragung von Tastatur- und Maus-Signalen ausgelegt sind. Optional kann eine Peripherieoption mit vier transparenten Highspeed-USB 2.0-Ports (480 Mbps) hinzugefügt werden, um zusätzliche Geräte wie Drucker oder Speichergeräte über die Verbindung zu steuern. Die Module sind so konzipiert, dass sie in einem modularen Gehäuse mit bis zu 21 Slots installiert werden können, wobei die Konfiguration aus Transmitterkarten am Rechner und Receiverkarten an der Konsole erfolgt.

Technik verständlich erklärt
Die Übertragung erfolgt über CATx-Kabel oder Glasfaser (Multimode und Singlemode), wobei die Reichweite je nach Medium variiert: bis zu 140 Meter bei CATx, 1000 Meter bei Multimode-Glasfaser und bis zu 10 Kilometer bei Singlemode-Glasfaser. Die Videoübertragung erfolgt pixelgenau mit einer Bandbreite von bis zu 2,5 Gbps, was für anspruchsvolle Grafikanwendungen ausreichend ist. Die maximal unterstützte Auflösung für HDMI beträgt 1080p, was für die meisten professionellen Anwendungen ausreicht. Die Verwendung von Glasfaser ermöglicht eine stabile und störungsfreie Signalübertragung über große Entfernungen, insbesondere in Umgebungen mit elektromagnetischen Störungen.

Kompatibilität und Zubehör
Das Modul ist speziell für die Verwendung in den modularen DKM Extender-Gehäusen entwickelt und kann mit anderen Modulen kombiniert werden, um unterschiedliche Schnittstellenkonfigurationen zu erstellen. Es ist kompatibel mit den KVM-Matrix-Systemen DKM FX und DKM FXC. Die Verbindung erfolgt über CATx oder Glasfaser, wobei die Auswahl des Mediums je nach Anforderung an Reichweite und Umgebungsbedingungen getroffen wird.

Montage und Installation
Die Installation erfolgt durch Einbau des Moduls in ein modulares DKM Extender-Gehäuse, wobei die Anzahl der Slots (2, 4, 6 oder 21) je nach Bedarf ausgewählt werden kann. Die Konfiguration erfolgt durch die Platzierung von Transmitterkarten am Rechner und Receiverkarten an der Konsole. Die Verkabelung erfolgt über CATx-Kabel oder Glasfaser, wobei die entsprechenden Kabeltypen je nach gewünschter Reichweite ausgewählt werden. Die Installationsanleitung, die zum Lieferumfang gehört, unterstützt bei der korrekten Einrichtung.

Vorteile im Betrieb
Die modulare Bauweise ermöglicht eine maßgeschneiderte Anpassung an die jeweiligen Anforderungen, ohne dass überflüssige Funktionen integriert werden müssen. Die hohe Bandbreite und die Unterstützung von HD-Video sorgen für eine flüssige und verzögerungsfreie Bedienung. Die Verwendung von Glasfaser bietet zusätzliche Stabilität und Störungsresistenz, insbesondere in kritischen IT-Umgebungen. Die 2-jährige Double Diamond™-Gewährleistung bietet zusätzliche Sicherheit bei der Nutzung.

Lieferumfang
Zum Lieferumfang gehören das DKM Extender Basismodul und die Installationsanleitung.

Allgemein
Videoformate	HDMI
USB-Anschlüsse	2x USB HID (Tastatur/Maus)
Peripherieoption	4x USB 2.0 Highspeed Ports (480Mbps)
Verbindungen	CATx, Glasfaser (Multimode/Singlemode)
Reichweite	bis zu 140m (CATx), 1000m (MM), 10km (SM)
Videoauflösung	HDMI bis 1080p
Bandbreite	bis zu 2,5 Gbps
Gehäuseoptionen	2, 4, 6, oder 21 Slots
Netzteil	optional redundant, intern/extern, AC/DC (12V, 24V, 48V)

---
