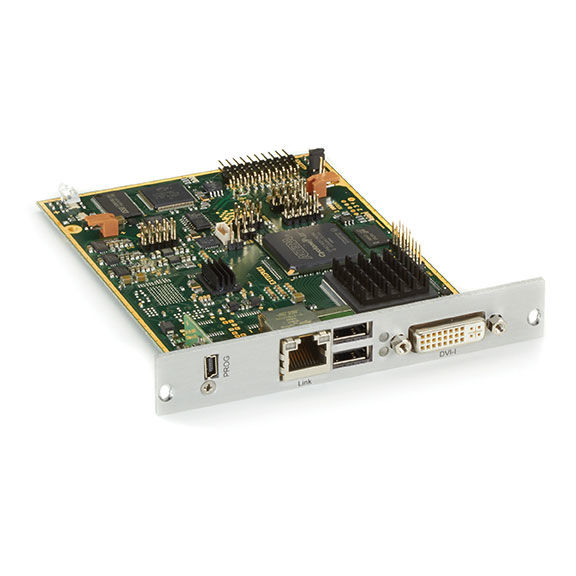

BlackBox ACX1MT-VDHID-2C CATx DKM Transmitterkarte, DVI-I 2-Port Splitter und USB HID Karte für Modulargehäuse content_copy

Das Produkt ist ein modulares DKM Extender Basismodul von BlackBox, speziell für die Integration in modulare KVM-Extender-Gehäuse konzipiert. Es dient der Verlängerung von Video- und Peripheriesignalen über längere Strecken, wobei die Schnittstellenkonfiguration an die jeweiligen Anforderungen angepasst werden kann. Das Modul unterstützt verschiedene Videoformate, darunter DVI-D, DVI-I, HDMI und DisplayPort, und bietet zwei USB HID-Anschlüsse für Tastatur und Maus. Es ist für den Einsatz in Punkt-zu-Punkt-KVM-Verlängerungen sowie in KVM-Matrix-Switching-Systemen der Reihe DKM FX und DKM FXC vorgesehen.

Einsatzbereiche
Das Modul wird in professionellen IT-Umgebungen eingesetzt, wo eine flexible und skalierbare Signalverlängerung erforderlich ist. Es ist besonders geeignet für Anwendungen, bei denen mehrere Computer über längere Entfernungen von einer zentralen Konsole gesteuert werden müssen. Die Verwendung in Matrix-Systemen ermöglicht die Steuerung mehrerer Rechner über einen gemeinsamen Zugangspunkt. Auch in grafikintensiven Anwendungen, wie CAD- oder Video-Produktionsumgebungen, ist das Modul einsetzbar, da es hohe Auflösungen und Bandbreiten unterstützt.

Funktionen und Ausstattung im Detail
Das Basismodul bietet zwei USB HID-Anschlüsse, die für die Übertragung von Tastatur- und Mausdaten ausgelegt sind. Optional kann eine Peripherieoption mit vier transparenten Highspeed-USB 2.0-Ports (480 Mbps) hinzugefügt werden, um zusätzliche Geräte wie Drucker oder Speichergeräte zu verbinden. Die Videoübertragung erfolgt über DVI-D, DVI-I, HDMI oder DisplayPort, wobei die Auflösungen je nach Schnittstelle variieren: Single Link DVI bis 2048 x 1152, Dual Link DVI bis 2560 x 1600, HDMI bis 1080p und DisplayPort bis 4K. Die Übertragung erfolgt pixelgenau über die gesamte Distanz.

Technik verständlich erklärt
Die Signalübertragung erfolgt über CATx-Kabel oder Glasfaser, wobei letztere sowohl Multimode- als auch Singlemode-Verbindungen unterstützt. Die Reichweite beträgt bis zu 140 Meter bei CATx, 1000 Meter bei Multimode-Glasfaser und 10 Kilometer bei Singlemode-Glasfaser. Die Bandbreite von bis zu 2,5 Gbps ermöglicht die Übertragung von hochauflösenden Videosignalen ohne Qualitätsverlust. Die Unterstützung mehrerer Videokanäle ist für anspruchsvolle Grafikanwendungen relevant, bei denen mehrere Bildschirme oder Bildquellen gleichzeitig genutzt werden.

Kompatibilität und Zubehör
Das Modul ist ausschließlich für die Verwendung in modularen DKM Extender-Gehäusen vorgesehen. Es wird in Kombination mit Transmitterkarten am Rechner und Receiverkarten an der Konsole eingesetzt. Die Kombination verschiedener Schnittstellen ermöglicht eine maßgeschneiderte Konfiguration. Die Verwendung in KVM-Matrix-Systemen der Reihe DKM FX und DKM FXC ist explizit unterstützt.

Montage und Installation
Die Installation erfolgt durch Einbau des Moduls in ein modulares DKM Extender-Gehäuse. Die Konfiguration erfolgt durch Auswahl der entsprechenden Transmitter- und Receiverkarten. Die Verkabelung erfolgt über CATx-Kabel oder Glasfaser, je nach gewünschter Reichweite. Die Installationsanleitung ist im Lieferumfang enthalten und unterstützt die korrekte Einrichtung.

Vorteile im Betrieb
Die modulare Bauweise ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen. Die Unterstützung verschiedener Videoformate und USB-Optionen bietet eine hohe Kompatibilität mit bestehenden Systemen. Die hohe Reichweite und die pixelgenaue Übertragung sorgen für eine stabile und qualitativ hochwertige Signalübertragung. Die Integration in Matrix-Systeme ermöglicht eine zentrale Steuerung mehrerer Rechner, was die Effizienz in IT-Infrastrukturen erhöht. Die Garantie beträgt 2 Jahre Double Diamond™ (Standard).

Allgemein
Videoformate	DVI-D, DVI-I, HDMI, DisplayPort
USB-Anschlüsse	2x USB HID (Tastatur/Maus)
Peripherieoption	4x USB 2.0 Highspeed Ports (480Mbps)
Verbindungen	CATx, Glasfaser (Multimode/Singlemode)
Reichweite	bis zu 140m (CATx), 1000m (MM), 10km (SM)
Videoauflösungen	Single Link DVI bis 2048 x 1152, Dual Link DVI bis 2560 x 1600, HDMI bis 1080p, DisplayPort bis 4K
Bandbreite	bis zu 2,5 Gbps

---
