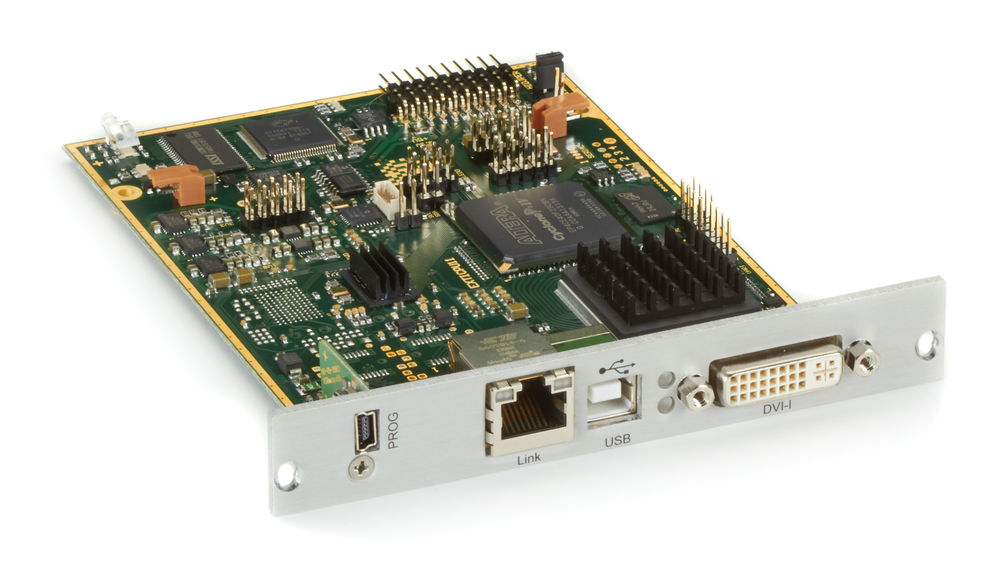

BlackBox ACX1MT-VDHID-C CATx DKM Transmitterkarte DVI-I und USB HID content_copy

Das modulare DKM Extender Basismodul von BlackBox ist ein kompatibles Bauelement für modulare KVM-Extender-Systeme, das speziell für die Verlängerung von Video- und Peripheriesignalen in professionellen IT-Umgebungen entwickelt wurde. Es dient als Transmitter- oder Receiver-Modul in den modularen DKM-Extender-Gehäusen und ermöglicht die individuelle Konfiguration von Schnittstellen je nach Anforderung. Das Modul unterstützt verschiedene Videoformate, darunter DVI-I, HDMI und DisplayPort, sowie USB HID-Anschlüsse für Tastatur und Maus. Es ist Teil eines flexiblen Systems, das sowohl für Punkt-zu-Punkt-Verbindungen als auch für komplexe KVM-Matrix-Switching-Systeme der Reihe DKM FX und DKM FXC geeignet ist.

Einsatzbereiche
Das Modul wird in professionellen IT-Infrastrukturen eingesetzt, wo eine zentrale Steuerung mehrerer Rechner über längere Distanzen erforderlich ist. Typische Einsatzszenarien umfassen Rechenzentren, Kontrollräume, Medienproduktionsumgebungen sowie Anwendungen mit hohen Anforderungen an Grafikauflösung und Signalqualität. Die Unterstützung von HD-Videoübertragungen und Grafikanwendungen macht es auch für Anwender geeignet, die mit anspruchsvollen visuellen Inhalten arbeiten, wie z. B. in der Medienproduktion oder im Engineering.

Funktionen und Ausstattung im Detail
Das Basismodul bietet zwei USB HID-Anschlüsse für die Übertragung von Tastatur- und Maus-Signalen. Optional kann es mit einer Peripherieoption ausgestattet werden, die vier transparente Highspeed USB 2.0 Ports (480 Mbps) bereitstellt, um zusätzliche Geräte wie Drucker oder Speichergeräte zu verbinden. Die Videoübertragung erfolgt über DVI-I, wobei die Auflösung bis zu 2560 x 1600 (Dual Link DVI) oder 2048 x 1152 (Single Link DVI) erreicht werden kann. HDMI-Signale können bis zu 1080p und DisplayPort bis zu 4K übertragen werden. Die maximale Bandbreite beträgt 2,5 Gbps, was für anspruchsvolle Grafikanwendungen ausreichend ist.

Technik verständlich erklärt
Die Signalübertragung erfolgt über CATx-Kabel oder Glasfaserkabel, wobei letztere sowohl Multimode als auch Singlemode unterstützen. Die Reichweite variiert je nach Übertragungsmedium: bis zu 140 Meter über CATx, 1000 Meter über Multimode-Glasfaser und 10 Kilometer über Singlemode-Glasfaser. Die pixelgenaue Übertragung sorgt dafür, dass keine Bildqualitätseinbußen auftreten, selbst über die maximale Distanz. Die Module sind so konzipiert, dass sie in einem modularen Gehäuse zusammengefügt werden können, wobei Transmittermodule am Rechner und Receivermodule an der Konsole installiert werden.

Kompatibilität und Zubehör
Das Modul ist ausschließlich für die Verwendung in den modularen DKM-Extender-Gehäusen von BlackBox vorgesehen. Es kann mit anderen Modulen kombiniert werden, um unterschiedliche Schnittstellenkonfigurationen zu erstellen. Die Verwendung erfolgt in Kombination mit anderen Modulen, die verschiedene Video- und USB-Optionen bieten. Die Module sind für die Integration in KVM Matrix Switching-Systeme der Reihe DKM FX und DKM FXC ausgelegt, wodurch sie in größeren, zentral gesteuerten Systemen eingesetzt werden können.

Montage und Installation
Die Installation erfolgt durch Einbau des Moduls in ein modulares DKM-Extender-Gehäuse. Die Konfiguration erfolgt durch die Auswahl der richtigen Transmitter- und Receiver-Module je nach Anforderung. Die Verkabelung erfolgt über CATx- oder Glasfaserkabel, wobei die entsprechenden Kabeltypen und Längen je nach gewünschter Reichweite ausgewählt werden müssen. Die Installationsanleitung, die im Lieferumfang enthalten ist, unterstützt bei der Einrichtung.

Vorteile im Betrieb
Die modulare Bauweise ermöglicht eine maßgeschneiderte Anpassung an spezifische Anforderungen, ohne dass überflüssige Funktionen integriert werden müssen. Die Unterstützung verschiedener Videoformate und USB-Optionen erhöht die Flexibilität. Die hohe Reichweite und die pixelgenaue Übertragung sorgen für eine stabile und qualitativ hochwertige Signalübertragung. Die Garantie beträgt 2 Jahre Double Diamond™, was eine standardmäßige Gewährleistung für die Produkte von BlackBox darstellt.

Das Modul ist Teil eines umfassenden Systems, das für professionelle Anwender konzipiert ist, die eine zuverlässige und skalierbare Lösung für die KVM-Verlängerung benötigen. Die Kombination aus verschiedenen Modulen ermöglicht eine individuelle Anpassung an die jeweilige Infrastruktur.

Lieferumfang

• DKM Extender Basismodul
• Installationsanleitung
• Optionales Zubehör

Allgemein
Videoformate	DVI-I, HDMI, DisplayPort
USB-Anschlüsse	2x USB HID (Tastatur/Maus)
Peripherieoption	4x USB 2.0 Highspeed Ports (480Mbps)
Verbindungen	CATx, Glasfaser (Multimode/Singlemode)
Reichweite	bis zu 140m (CATx), 1000m (MM), 10km (SM)
Videoauflösungen	Single Link DVI bis 2048 x 1152, Dual Link DVI bis 2560 x 1600, HDMI bis 1080p, DisplayPort bis 4K
Bandbreite	bis zu 2,5 Gbps

---
