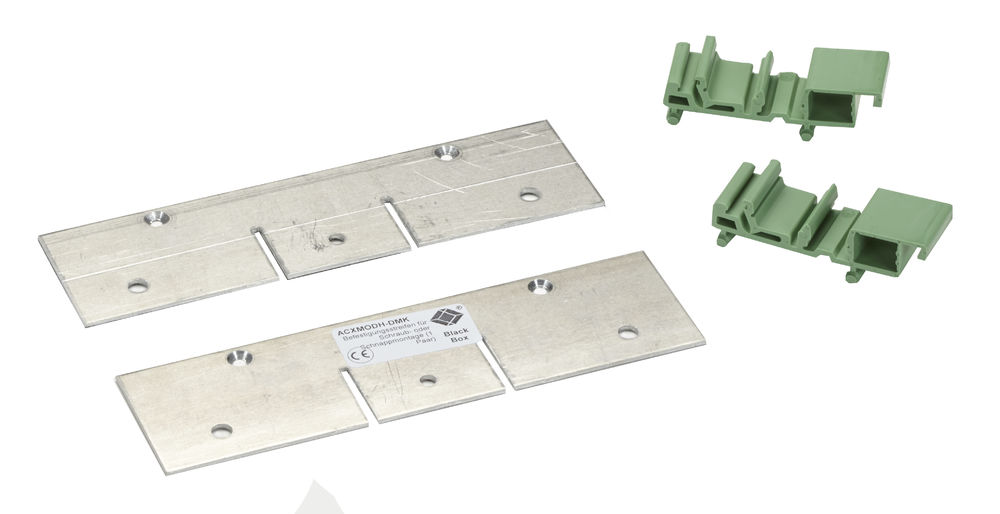

BlackBox ACXMODH-DMK Hutschienen- und Tischmontagekit für 2/4 Slot modulare DKM Extender content_copy

Das modulare KVM-Extender-Gehäuse von BlackBox, Typ ACXMODH-DMK, dient als Basis für die flexible Erweiterung von KVM-Systemen. Es ermöglicht die individuelle Ausstattung mit verschiedenen Schnittstellenmodulen, um KVM-Signale über unterschiedliche Übertragungsmedien zu verlängern. Die Module werden je nach Anforderung am Rechner (Transmitter) oder an der Konsole (Receiver) installiert. Das Gehäuse ist in verschiedenen Varianten mit 2, 4, 6 oder 21 Steckplätzen verfügbar, wodurch sich die Anzahl der unterstützten Schnittstellen an die jeweilige Systemgröße anpassen lässt.

Einsatzbereiche
Das Gehäuse ist für professionelle IT-Infrastrukturen konzipiert, in denen eine zentrale Steuerung mehrerer Computer über längere Distanzen erforderlich ist. Typische Einsatzszenarien sind Rechenzentren, Serverräume, Kontrollräume oder Broadcast-Umgebungen, in denen die Signale über CATx-Kabel bis zu 140 Metern, über Multimode-Faser bis zu 1.000 Metern oder über Singlemode-Faser bis zu 10 Kilometern übertragen werden. Für 4K/60 DisplayPort-Signale beträgt die maximale Distanz 1 Kilometer über Multimode und 5 Kilometer über Singlemode. Die Unterstützung verschiedener Videoformate wie DVI, HDMI, DisplayPort und SDI macht das System flexibel für unterschiedliche Anwendungen.

Funktionen und Ausstattung im Detail
Die Gehäusevarianten bieten pixelgenaue Auflösungen bis zu 2560 x 1600 (Dual Link DVI), HDMI bis 1080p oder DisplayPort bis 4K. Die Farbtiefe beträgt 24 Bit, was eine detaillierte und farbgetreue Wiedergabe gewährleistet. Die Schnittstellen sind stets auf der Vorderseite des Gehäuses platziert, was die Installation und Wartung vereinfacht. Die Module lassen sich einfach einsetzen, ohne dass zusätzliche Werkzeuge erforderlich sind.

Technik verständlich erklärt
Das Gehäuse kann mit internen oder externen Netzteilen ausgestattet werden, wobei verschiedene Stromversorgungsoptionen verfügbar sind: AC (Wechselspannung) oder DC (Gleichspannung). Die Stromversorgung erfolgt über 5 VDC, wobei die Stromstärke je nach Modell zwischen 3 A und 10 A variiert. Für kritische Anwendungen bietet das System eine externe Redundanzoption, die eine kontinuierliche Stromversorgung auch bei Ausfall eines Netzteils gewährleistet. Die Betriebstemperatur liegt zwischen 5 und 45 °C, die Lagertemperatur zwischen -25 und 60 °C.

Kompatibilität und Zubehör
Das Gehäuse ist für die Verwendung mit verschiedenen Modulen konzipiert, die je nach Anforderung ausgewählt werden. Die Kombination von Transmitter- und Receiver-Modulen ermöglicht die Signalübertragung über die gewünschten Medien. Die Gehäusevarianten unterscheiden sich in der Anzahl der Steckplätze und den Abmessungen, wobei die 21-Steckplatz-Variante (ACXMODH21R) mit 44,4 cm Breite, 40 cm Tiefe und 17,2 cm Höhe in 4HE-Format ausgeführt ist.

Montage und Installation
Die Module lassen sich ohne Werkzeug in die Steckplätze einsetzen. Die Schnittstellen sind auf der Vorderseite positioniert, was eine einfache Verkabelung ermöglicht. Die Installation erfolgt durch Einsetzen der Module und Anschluss der entsprechenden Kabel an die vorderseitigen Schnittstellen.

Vorteile im Betrieb
Die modulare Bauweise ermöglicht eine skalierbare und anpassbare Systemarchitektur. Die Unterstützung verschiedener Übertragungsmedien und Videoformate bietet Flexibilität bei der Systemplanung. Die Redundanzoption für die Stromversorgung erhöht die Systemverfügbarkeit. Die einfache Montage und Wartung durch vorderseitige Schnittstellen reduziert den Installationsaufwand und die Betriebskosten. Die Gehäuse sind für den Einsatz in professionellen IT-Umgebungen ausgelegt, wobei die Betriebstemperatur und die Lagerbedingungen die Einsatzmöglichkeiten in kontrollierten Räumen definieren.

Lieferumfang: Gehäuse (Modellabhängig), Benutzerhandbuch, Netzteil (Modellabhängig).

Allgemein
Gehäuse-Varianten	ACXMODH2-R2, ACXMODH4-R2, ACXMODH6R-R2, ACXMODH21R
Stromversorgung	externes Netzteil 90-240 VAC, 50/60Hz, 5VDC/3A; internes Netzteil 12V/24V/48V DC, 5VDC/3A; internes Netzteil 100-240 VAC, 5VDC/10A; internes Netzteil 90-240 VAC, 5VDC/10A
Betriebstemperatur	5 bis 45 °C
Lagertemperatur	-25 bis 60 °C
Übertragungsdistanz	CATx bis 140 m, Multimode bis 1.000 m, Singlemode bis 10 km; 4K/60 DisplayPort: Multimode 1 km, Singlemode 5 km
Videoformate	DVI, DisplayPort, HDMI, SDI
Auflösung	bis zu 2560 x 1600 (Dual Link DVI), HDMI bis 1080p, DisplayPort bis 4K
Farbtiefe	24 Bit
Redundanzoption	externe Redundanzoption für Stromversorgung
Montage	Hutschienen- oder Tischmontage

---
