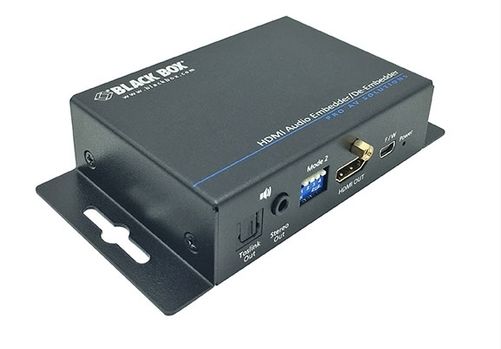

BlackBox AEMEX-HDMI-R2 Audio-Embedder und De-Embedder, HDMI 2.0, content_copy

Audio Embedder/De-Embedder - HDMI 2.0:

Die ultimative Lösung bei Problemen mit HDMI Audio:

• 2-in-1-Lösung.
• Mit Embedded Audio können Sie Audiosignale zu einem Videosignal hinzufügen oder aus einem HDMI-Signal extrahieren.
• Unterstützt HDMI 2.0 mit 4K60 Video.
• Kompatibel mit HDCP 2.2.
• Unterstützt Audio Embedding oder Extrahierung über ein analoges Stereosignal oder digitales TOSLINK.
• Unterstützt das Extrahieren von ARC Audio über TOSLINK.
• Unterstützt HDMI, analoges 3,5 mm Audio und optische TOSLINK Audioeingänge und -ausgänge.
• Unterstützt Auflösungen von bis zu 4K bei 60 Hz in 4:4:4 Color-Sampling.
• Bettet Audio aus einer 3,5 mm Quelle oder einer optischen Quelle in ein HDMI- oder DVI-D-Signal ein.
• Erstellen Sie Audiokanäle auch dort, wo es diese noch nicht gab.
• Koppeln Sie das Audiosignal aus einem HDMI-Signal aus und geben Sie dieses an analoge 3,5 mm oder digitale optische Tonsysteme aus.
• Das De-Embedding von Audiosignalen ist möglich, ohne an ein HDMI-Display angeschlossen zu sein.
• Unterstützt gleichzeitiges Embedding und De-Embedding.
• Wird über eine einfache DIP Switch-Konfiguration angesteuert.
• Gewährleistung: 3 Jahre Double Diamond™ (Standard).

Zulassungen —
CE, FCC, RoHS2, WEEE, UL

Audio-Unterstützung —

• Unterstützt HDMI, analoges 3,5 mm Audio, optische TOSLINK Audioeingänge und -ausgänge
• Bettet Audio aus einer 3,5 mm Quelle oder einer optischen Quelle in ein HDMI- oder DVI-D-Signal ein

Anschlüsse —
Eingang:

• (1) Hohlstecker mit Schraubverriegelung
• (1) USB Mini für Stromversorgung und Firmware-Upgrades
• (1) HDMI
• (1) analoger 3,5 mm Audioeingang
• (1) digitaler optischer Audioeingang

Ausgang:

• (1) HDMI
• (1) analoger 3,5 mm Audioausgang
• (1) digitaler optischer Audioausgang

Umgebung —

• Betriebstemperatur: 0 bis 40°C
• Lagertemperatur: -20 bis 60°C
• Luftfeuchtigkeit: 20 bis 90%, nicht kondensierend
• Höhe: maximal 3125 m

Material — Gehäuse: Metall

ESD-Schutz —

• Human-Body-Modell: ±19 kV (Luftspaltentladung) und ±12 kV (Kontaktentladung)
• Core-Chipset: ±2 kV

PCB Stackup — 4-Schicht-Leiterplatte (Leiterbahnen-Impedanz: Differenzialpaar 100 Ohm, Single-ended 50 Ohm)

Stromversorgung —

• Wall-Wart-Stil
• Eingang: 100-240 VAC, 50/60 Hz, 0,58 A
• Ausgang: 5 VDC, 4 A verriegelbarer Hohlstecker

Auflösung — 4K bei 60 Hz 4:4:4

Bedienelemente —

• (1) DIP-Schalter mit 2 Positionen
• (1) DIP-Schalter mit 4 Positionen

Video-Bandbreite — Single-Link 594 MHz (18 Gbps)

Videounterstützung — Bis zu 4K bei 60 Hz in 4:4:4 Color-Sampling

Abmessungen —

• 2,61 (H) x 9,49 (B) x 6,62 (T) cm

Gewicht — 0,26 kg

HINWEIS:

• Wenn Audiosignale ausgekoppelt werden sollen, ohne dass ein HDMI-Ausgang verwendet wird, muss das Gerät eingeschaltet werden, ohne dass der HDMI out angeschlossen ist.
• Wenn Sie das Gerät mit einem angeschlossenen HDMI-Ausgang einschalten und diesen dann abtrennen, fällt das Audiosignal ab.

TAA-konform — Ja
