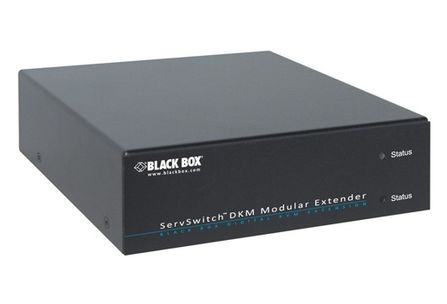

BlackBox AMS9201A DVI-D SINGLE HEAD VIDEO PLUS EMBEDDED USB 2.0 EXTENDER KIT

DKM-DVI-Extender-Kit für Glasfaserkabel – DVI, USB, Audio, seriell

Verlängern Sie DVI-Signale und Signale von Peripheriegeräten mithilfe von Glasfaserkabeln auf bis zu 10 km.

• Punkt-zu-Punkt-Verlängerung von Single Link DVI-, USB HID- und optional auch von Embedded USB 2.0- sowie seriellen und analogen Audio-Signalen.
• Modelle mit einem oder zwei DVI-Kanälen sind verfügbar.
• Für Entfernungen bis zu 1 km (Multimode) oder sogar 10 km (Singlemode) mit einem einzigen Interconnect-Kabel.
• Pixelgenaue Auflösung bis 1920 x 1200 via Single Link DVI.
• Lokale Überwachung mit separatem Splitterkabel (ACXSPL12).
• Einfache Integration in das Matrix Switch System für DKM FX HD Video- und Peripheriegeräte.
• Gewährleistung: 2 Jahre Double Diamond™ (Standard)

Ausgezeichnete Videoqualität:

Dank der digitalen Übertragung des Videosignals ohne Verluste bei der Qualität sind die Bilder so scharf, als wären sie direkt an die Workstations angeschlossen. Die verbesserten Videokomprimierungsalgorithmen unterstützen 24-Bit-Farbtiefe und gewährleisten weiche Farbverläufe für Auflösungen bis 1920 x 1200 über die volle Entfernung.

Entfernungen:

Diese Extender-Kits übertragen die Signale über bis zu 1.000 Meter über ein einziges Multimode-OM3-Kabel bzw. über 400 Meter mit einem OM2-Kabel. Mit einem Singlemode-Kabel können Sie hochauflösende Videosignale über bis zu 10 Kilometer senden. Es sind zudem Optionen mit Kupferkabeln erhältlich, die Signale über CATx-Verbindungen bis zu 140 m übertragen.

USB-HID:

Jeder Extender enthält zwei USB-HID-Ports für Tastatur und Maus oder andere HID-Geräte. Die True USB-Emulation unterstützt alle erweiterten Funktionen von Tastaturen und Mäusen.

Transparentes USB 2.0:

Die Modelle AMS9201A und AMS9203A enthalten zwei zusätzliche USB 2.0-Ports, über die Sie eine Vielzahl von USB 2.0-Peripheriegeräten anschließen können. Die USB 2.0-Signale werden in den Videostream eingebettet, mit Geschwindigkeiten bis zu 36 Mbps, ohne dass eine zusätzliche Kabelverbindung erforderlich ist.

Optionen mit RS232/V.24 und bidirektionalem analogem Audio:
Alle Modelle übertragen zusätzlich zu den Videosignalen serielle und Audiosignale. Die Unterstützung von analogen Audiosignalen ermöglicht die Übertragung von akustischen Alarmen oder Musik in CD-Qualität. Die bidirektionale Audio-Unterstützung erlaubt auch den Anschluss eines Mikrofons für Rücksignale an die Workstation. Modelle mit digitalem Audio bieten noch bessere Tonqualität.

Mehrere DVI-D Videoköpfe:

Die DVI-D KVM-Extender sind mit einem (Single-Head) oder zwei (Dual-Head) Köpfen erhältlich. Das Dual-Video-Modell spart Zeit und Kosten bei Videoanwendungen.

Lokale Überwachung:

Mit dem optionalen DKM-Video-Splitterkabel (ACXSPL12) können Sie ein lokales DVI-D-Display anschließen. Eine lokale Tastatur und Maus sind nur erforderlich, wenn das Betriebssystem mehrere Tastaturen und Mäuse unterstützt.

Montageoptionen:

Diese Extender können in einem 19-Zoll-Rack oder auf einer DIN-Schiene montiert werden. Montagesets sind separat erhältlich.

Integration mit DKM-Switching- und Extender-System:

Die DKM-DVI-Extender-Kits gehören zur modularen DKM-Extender-Serie. Sie werden komplett montiert geliefert und bestehen aus zwei modularen Gehäusechassis mit 2 oder 4 Steckplätzen sowie den entsprechenden Schnittstellenkarten für Sender und Empfänger. Perfekt für die Verwendung mit DKM FX- und FXC-Systemen.

Zulassungen:

-, FCC, RoHS, UL, WEEE

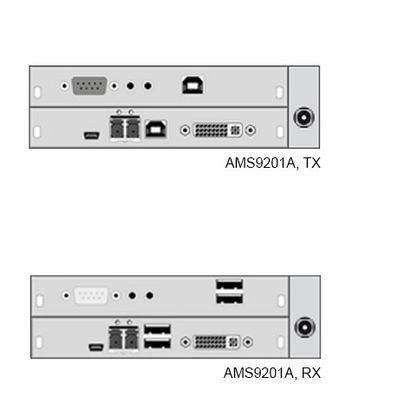

Anschlüsse —
AMS9201A:

• TX: (1) 2,5-mm Hohlstecker für Strom, (1) DVI-D, (1) USB HID Typ B HID, (1) USB 2.0 Typ B, (2) 3,5 mm Audio, (1) DB9 F, (1) Duplex LC
• RX: (1) 2,5-mm Hohlstecker für Strom, (1) DVI-D, (2) USB HID Typ A HID, (2) USB 2.0 Typ A, (2) 3,5mm Audio, (1) DB9 Male, (1) Duplex LC

Entfernung:

• 10.000 m mit Singlemode 9 µm-Kabel (OM3)
• 1.000 m mit Multimode 50 µm-Kabel (OM3)
• 400 m mit Multimode 50 µm-Kabel
• 200 m mit Multimode 62,5 µm-Kabel

Betriebstemperatur: -20°C bis 70°C
Lagertemperatur: -40°C bis 85°C
Relative Luftfeuchtigkeit: 20 bis 90%, nicht-kondensierend
Leistungsaufnahme: 15 W

Abmessungen:

• 4,3 (H) x 14,8 (B) x 14,6 (T) cm

AMS9201A Lieferumfang:

• (1) Sender: modulares Gehäuse (ACXMODH2-R2) mit Basiskarte (ACX1MT-DHID-SM) und Upgrade-Karte (ACX1MT-ARE)
• (1) Empfänger: modulares Gehäuse (ACXMODH2-R2) mit Basiskarte (ACX1MR-DHID-SM) und Upgrade-Karte (ACX1MR-ARE)
• Kabel: DVI, RS-232, Audio, USB
• Stromversorgungen
