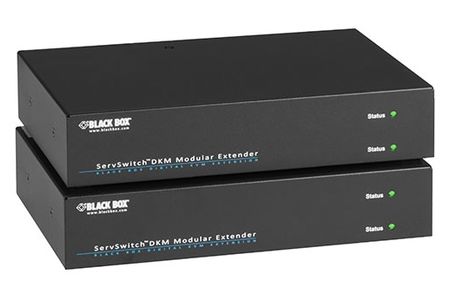

BlackBox AMS9204A DISPLAYPORT 1.2 4K60 USB HID FIBER KVM EXTENDER

DKM-DisplayPort-4K60-Extender-Kit für Glasfaserkabel

Verlängern Sie DisplayPort 1.2 4K60-Signale und Signale von Peripheriegeräten mithilfe von Glasfaserkabeln auf bis zu 5 km.

• Punkt-zu-Punkt-Verlängerung von DisplayPort 1.2-, USB HID- und optional auch von Embedded USB 2.0- sowie seriellen und analogen Audio-Signalen.
• Für Entfernungen bis zu 1 km (Multimode) oder sogar 5 km (Singlemode) mit einem einzigen Interconnect-Kabel.
• Unterstützt integriertes digitales DisplayPort-Audio.
• Pixelgenaue Auflösungen bis 4K bei 60 Hz, einschließlich 4096 x 2160 und 3840 x 2160.
• Unterstützung für 8/10-Bit Farbe.
• Einfache Integration in das Matrix Switch System für DKM FX HD Video- und Peripheriegeräte.
• Gewährleistung: 2 Jahre Double Diamond™ (Standard)

Ausgezeichnete Videoqualität:

Dank der digitalen Übertragung des Videosignals ohne Verluste bei der Qualität sind die Bilder so scharf, als wären sie direkt an die Workstations angeschlossen. Die verbesserten Videokomprimierungsalgorithmen unterstützen 24-Bit-Farbtiefe und gewährleisten damit weiche Farbverläufe für Auflösungen bis zu 4K bei 60 Hz über die volle Entfernung. Integriertes digitales DisplayPort-Audio wird ebenfalls unterstützt, wobei PCM-Audio mit einer Abtastrate von bis zu 96 Hz über die DisplayPort-Schnittstelle übertragen wird.

Entfernungen:

Diese Extender-Kits übertragen die Signale über bis zu 1.000 Meter mit einem Multimode-OM3-Kabel oder 400 Meter mit einem OM2-Kabel. Mit einem Singlemode-Kabel können Sie hochauflösende Videosignale über bis zu 5 Kilometer senden. Es gibt auch Kupferkabel-Optionen, die Signale über CATx-Kabel bis zu 140 Meter übertragen.

USB-HID:

Jeder Extender enthält zwei USB-HID-Ports für Tastatur und Maus oder ähnliche Geräte. Dank True USB-Emulation können Sie verschiedene USB-Tastaturen und -Mäuse mit allen erweiterten Funktionen anschließen.

Transparentes USB 2.0, RS232/V.24 und Audio:
Das Modell AMS9205A unterstützt zwei transparente USB 2.0-Ports und bietet Anschlussmöglichkeiten für alle Arten von USB 2.0-Geräten. Die USB-Signale werden im Videostream eingebettet, ohne dass zusätzliche Kabel benötigt werden. Das Modell überträgt auch serielle und Audiosignale. Durch die Unterstützung von analogen Audiosignalen können Sie akustische Alarme oder Musik in CD-Qualität übertragen. Bidirektionales Audio ermöglicht die Rücksendung von Mikrofon-Signalen an die Workstation.

Option für redundante Leistung:

Das DKM-DisplayPort-4K60-Extender-Kit wird mit einer Stromversorgung geliefert, ist aber für zwei Netzteile vorbereitet, um eine redundante Stromversorgung zu ermöglichen. Bestellen Sie bei Bedarf eine zweite Stromversorgung.

Montageoptionen für 19-Zoll-Rack und DIN-Schienen:

Diese Extender können in einem 19-Zoll-Rack oder auf einer DIN-Schiene montiert werden. Montagesets sind separat erhältlich.

Integration mit DKM-Switching- und Extender-System:

Das DKM-DisplayPort-4K60-Kit gehört zur modularen DKM-Extender-Serie und wird in einer vormontierten Konfiguration mit zwei modularen Chassis und den entsprechenden Schnittstellenkarten für Sender und Empfänger geliefert. Es ist ideal für den Einsatz mit DKM FX und FXC Switches, die das Umschalten von Video- und Peripheriesignalen in einer skalierbaren Matrix ermöglichen.

Zulassungen:

• AMS9204A:, FCC, RoHS, UL, WEEE
• AMS9205A: CE, FEE, RoHS, TÜV, UL

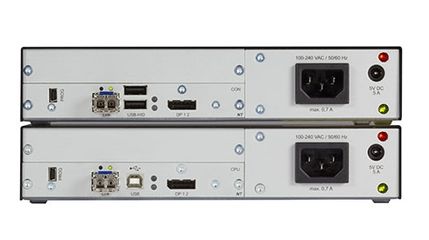

Anschlüsse —
AMS9204A:

• TX: (1) IEC 320, (1) DisplayPort, (1) USB HID Typ B, (1) Duplex LC
• RX: (1) IEC 320, (1) DisplayPort, (2) USB HID Typ A, (1) Duplex LC

AMS9205A:

• TX: (1) IEC 320, (1) DisplayPort, (1) USB HID Typ B, (1) USB 2.0 Typ B, (2) 3,5 mm Audio, (1) DB9 F, (1) Duplex LC
• RX: (1) IEC 320, (1) DisplayPort, (2) USB HID Typ A, (2) USB 2.0 Typ A, (2) 3,5 mm Audio, (1) DB9 M, (1) Duplex LC

Maximale Entfernung:

• 5.000 m mit Singlemode 9 µm-Kabel (OS1)
• 1.000 m mit Multimode 50 µm-Kabel (OM3/OM4)
• 400 m mit Multimode 50 µm-Kabel (OM2)
• 200 m mit Multimode 62,5 µm-Kabel (OM1)

Betriebstemperatur: -20°C bis 70°C
Lagertemperatur: -40°C bis 85°C
Relative Luftfeuchtigkeit: 20 bis 90%, nicht kondensierend
Leistungsaufnahme: 15 W

Abmessungen:

• 4,3 (H) x 22,2 (B) x 14,6 (T) cm
