BlackBox AVS-CTRL8 Wandbedienfeld – 8 Tasten, RS-232 content_copy

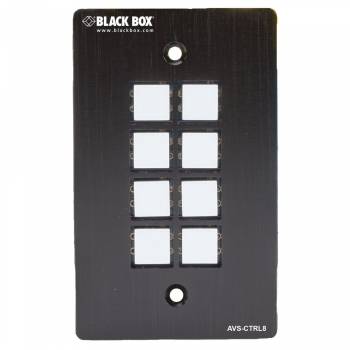

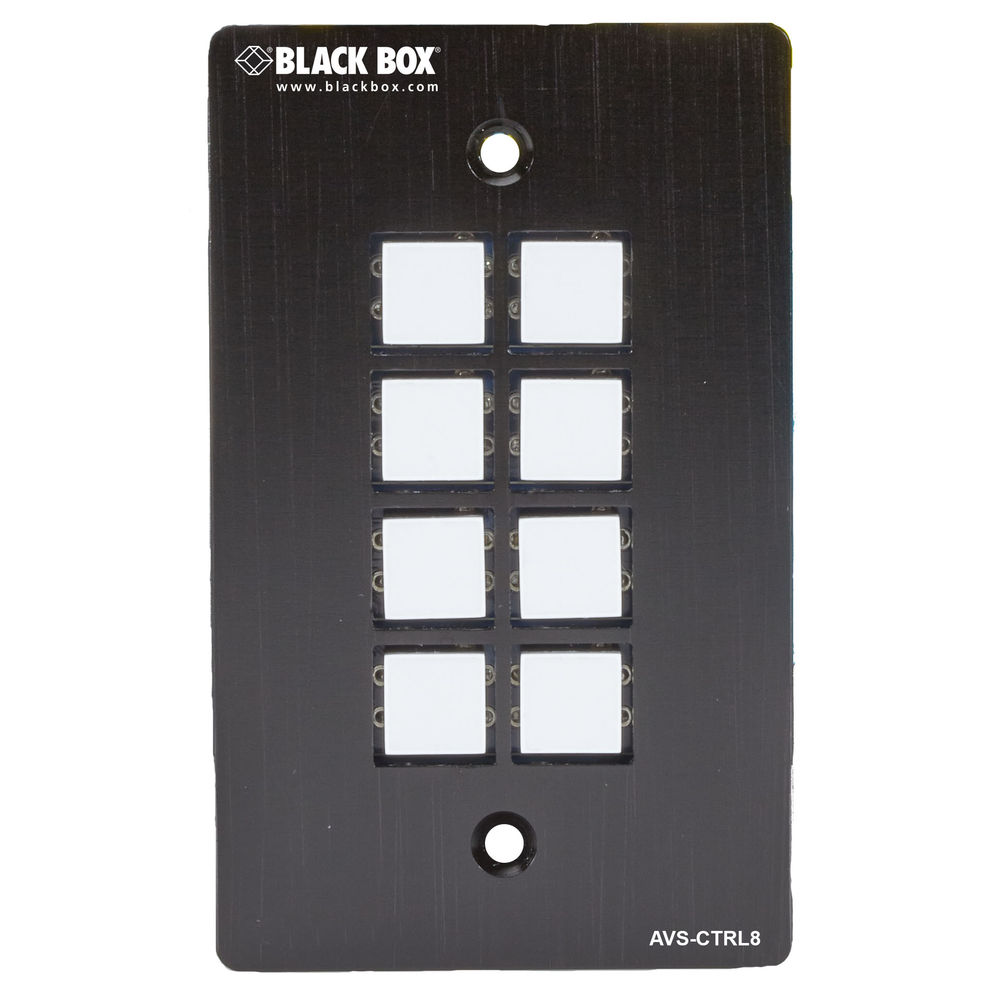

Das Bedienfeld Wandplatte, RS-232, 8 Tasten von BlackBox ist ein AV-Bedienfeldsteuerung für die Wand- oder Tischmontage, das zur Steuerung von AV-Geräten, KVM-Switches, Scalern oder anderen Geräten mit RS-232-, RS-485-, IR- oder Relaissteuerung konzipiert ist. Das Gerät verfügt über ein schlankes Design aus schwarzem Metall und ist für die Einbauung in eine Standard-US-Einbaudose ausgelegt. Es bietet acht hintergrundbeleuchtete Tasten, die vollständig programmierbar sind und verschiedene Steuerfunktionen wie das Ein- und Ausschalten von Displays, Kanalauswahl oder das Umschalten von Eingängen an einem Matrix-Switcher ermöglichen.

Einsatzbereiche
Das Bedienfeld ist für professionelle Anwendungen in Konferenzräumen, Klassenzimmern, Medienzentren oder anderen Umgebungen geeignet, in denen eine intuitive und zentrale Steuerung von Audio-Video-Systemen erforderlich ist. Es kann an verschiedenen Geräten eingesetzt werden, die über serielle Schnittstellen gesteuert werden, und ist besonders nützlich in Systemen, die mehrere Eingänge oder Ausgänge verwalten müssen. Die ID-Looping-Funktion ermöglicht die Verknüpfung von bis zu 99 Bedienfeldern, sodass mehrere Steuerpunkte synchronisiert betrieben werden können.

Funktionen und Ausstattung im Detail
Jede der acht Tasten kann individuell programmiert werden, um IR-Signale, Relaissteuerung oder bidirektionale RS-232- und RS-485-Signale zu senden. Die Hintergrundbeleuchtung der Tasten ist steuerbar, sodass die Helligkeit angepasst werden kann, um die Bedienung in unterschiedlichen Lichtverhältnissen zu optimieren. Die Beschriftungen der Tasten sind anpassbar und austauschbar, was eine flexible Nutzung bei verschiedenen Systemkonfigurationen ermöglicht. Die Programmierung erfolgt über die mitgelieferte Software, die über einen USB- oder RS-232-Port angeschlossen wird.

Technik verständlich erklärt
Die serielle Steuerung erfolgt über RS-232 mit einer Bandrate von 9600 Baud, 8 Datenbits, 1 Stoppbit und ohne Parität. Dies ist ein Standard für serielle Kommunikation in AV-Systemen und gewährleistet eine zuverlässige Datenübertragung. Die Frequenzgangangabe von 20 Hz bis 20 kHz bezieht sich auf die Übertragungsbereitschaft für Audiosignale, die bei der Steuerung von AV-Geräten relevant sein können. Die Stromversorgung erfolgt über 100 bis 240 VAC, was eine weltweite Einsatzfähigkeit ermöglicht, und der Stromverbrauch beträgt lediglich 1 W, was eine energieeffiziente Betriebsweise darstellt.

Kompatibilität und Zubehör
Das Bedienfeld ist kompatibel mit Geräten, die über RS-232-, RS-485-, IR- oder Relaissteuerung gesteuert werden. Es kann mit anderen AV-Steuergeräten kombiniert werden, die ebenfalls über serielle Schnittstellen verfügen. Die ID-Looping-Funktion erlaubt die Verknüpfung mit weiteren Bedienfeldern, um eine zentrale Steuerung mehrerer Einheiten zu ermöglichen.

Montage und Installation
Die Montage erfolgt in eine Standard-US-Einbaudose, wobei das Gerät auch alternativ auf einem Tisch platziert werden kann. Die Abmessungen betragen 2,8 cm Höhe, 7 cm Breite und 11,4 cm Tiefe, was es kompakt und platzsparend macht. Die Installation erfordert keine speziellen Werkzeuge, da das Gerät in die Einbaudose eingesetzt und mit dem Stromnetz verbunden wird. Die Programmierung erfolgt über die mitgelieferte Software, die über USB oder RS-232 angeschlossen wird.

Vorteile im Betrieb
Das Bedienfeld bietet eine klare, benutzerfreundliche Bedienung durch die programmierbaren Tasten und die anpassbaren Beschriftungen. Die steuerbare Hintergrundbeleuchtung erhöht die Sichtbarkeit in dunklen Räumen. Die ID-Looping-Funktion ermöglicht eine zentrale Steuerung mehrerer Bedienfelder, was in größeren Installationen vorteilhaft ist. Die robuste Metallkonstruktion und die Betriebstemperatur von -20 bis 70 °C machen das Gerät für den Einsatz in verschiedenen Umgebungen geeignet. Die Garantie beträgt 3 Jahre Double Diamond™ (Standard).

Allgemein
Anzahl Tasten	8
Tastenfunktion	programmierbar, IR, Relais, RS-232, RS-485
Hintergrundbeleuchtung	steuerbar
Beschriftungen	anpassbar und austauschbar
Schnittstelle Programmierung	USB oder RS-232
Serielle Steuerung	RS-232
Bandrate	9600 Baud
Datenformat	8 Datenbits, 1 Stoppbit, keine Parität
Frequenzgang	20 Hz bis 20 kHz
Stromversorgung	100 bis 240 VAC
Stromverbrauch	1 W
Betriebstemperatur	-20 bis 70 °C
Lagertemperatur	-20 bis 70 °C
Luftfeuchtigkeit	10 bis 90 % nicht kondensierend
ID-Looping	bis zu 99 Bedienfelder
Montage	Standard US-Einbaudose, Tischmontage
Material	schwarzes Metall

---
