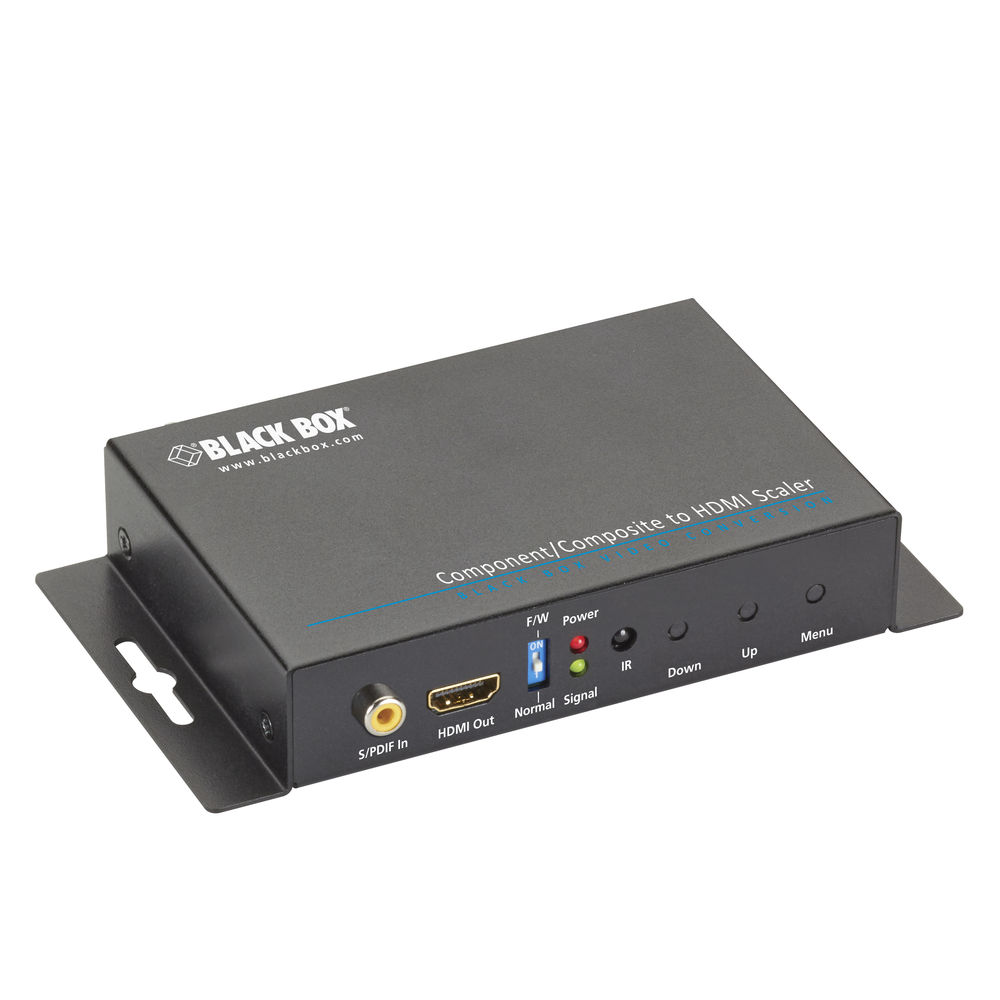

BlackBox AVSC-VIDEO-HDMI Komponenten/Komposit zu HDMI Scaler content_copy

Der Komponenten/Komposit-zu-HDMI Videoscaler und Konverter mit Audio von BlackBox ermöglicht die Anbindung älterer Analogvideoquellen an moderne HDMI-Displays. Das Gerät wandelt analoge Videoformate wie Komponenten- oder Kompositvideo sowie analoges Stereo-Audio (links/rechts) oder digitales SPDIF-Audio in ein HDMI-Signal mit eingebettetem Audio um. Dadurch können Geräte wie DVD-Player, Blu-Ray-Player oder Spielekonsolen, die nur über analoge Ausgänge verfügen, an Fernsehern, Monitoren oder anderen HDMI-fähigen Bildschirmen betrieben werden.

Einsatzbereiche
Der Konverter ist für den Einsatz in Heim- und professionellen Umgebungen geeignet, wo analoge Videoquellen an digitale Anzeigeendgeräte angeschlossen werden müssen. Typische Anwendungsfälle sind die Integration alter Unterhaltungselektronik in moderne Heimkino- oder Büroanlagen, wo die Verbindung zu HDMI-Displays erforderlich ist. Die Unterstützung verschiedener Auflösungen bis hin zu 1080p macht das Gerät flexibel einsetzbar, auch bei Geräten mit unterschiedlichen Ausgangsformaten.

Funktionen und Ausstattung im Detail
Das Gerät bietet eine Vielzahl von Eingängen: drei Komponenten-Videoanschlüsse (wobei einer für Kompositvideo verwendet wird), zwei 3,5-mm-Audioanschlüsse für links/rechts und einen SPDIF-Audioeingang. Der einzige Ausgang ist ein HDMI-Videoanschluss. Die Konvertierung erfolgt mit integriertem Scaler, der das Videoformat an die Auflösung des angeschlossenen Displays anpasst. Die unterstützten Auflösungen umfassen 480i/p, 576i/p, 720p, 1080i, 1080p sowie 1920 x 1200. Die Bildqualität kann über intelligente Farbfeineinstellungen optimiert werden, wobei Parameter wie Farbton, Helligkeit, Sättigung und Schärfe über das Gerät gesteuert werden.

Technik verständlich erklärt
Der Videoscaler arbeitet als Analog-zu-Digital-Wandler. Er nimmt analoge Videosignale entgegen, konvertiert diese in digitales HDMI-Format und integriert dabei das Audio in das HDMI-Signal. Die Audio- und Video-Konvertierung erfolgt synchron, sodass keine zusätzlichen Verbindungen für den Ton erforderlich sind. Die Steuerung erfolgt über drei Tasten am Gerät, über einen USB-Anschluss oder über ein On-Screen-Display (OSD), das auf dem angeschlossenen Bildschirm angezeigt wird. Das Gerät ist Plug-and-Play, d. h. es erfordert keine zusätzliche Konfiguration und ist sofort nach dem Anschluss einsatzbereit.

Kompatibilität und Zubehör
Der Konverter ist kompatibel mit älteren Geräten, die über Komponenten- oder Kompositvideoausgänge verfügen, und ermöglicht die Verbindung zu modernen HDMI-Displays. Die Unterstützung von SPDIF-Audio erweitert die Anwendungsmöglichkeiten, insbesondere bei Geräten, die digitales Audio übertragen.

Montage und Installation
Die Installation erfolgt durch direkte Verbindung der Eingänge an die Quelle und des HDMI-Ausgangs an das Display. Das Gerät wird über ein Netzteil mit 5 VDC, 2 A versorgt, das zur Wandmontage geeignet ist. Alternativ kann es über einen Mini-USB-Anschluss gespeist werden. Die Abmessungen betragen 2,8 cm Höhe, 11,4 cm Breite und 8,4 cm Tiefe, das Gewicht beträgt 0,25 kg. Die Montage erfolgt in der Regel auf einer flachen Oberfläche oder in einem Rack, je nach Einsatzumgebung.

Vorteile im Betrieb
Der Betrieb ist einfach und erfordert keine spezielle Vorkenntnisse. Die integrierten Farbfeineinstellungen ermöglichen eine Anpassung der Bildqualität an die jeweiligen Anforderungen. Die Unterstützung verschiedener Auflösungen und die Kombination von Video- und Audioübertragung über ein einziges HDMI-Kabel reduzieren die Anzahl der notwendigen Verbindungen. Die Betriebstemperatur liegt zwischen 0 und 50 °C, die Lagertemperatur zwischen -40 und 70 °C. Die Luftfeuchtigkeit darf 10 % bis 90 % betragen, ohne dass Kondensation auftritt. Die maximale Einsatzhöhe beträgt 3.000 m. Das Gerät entspricht den Zulassungen, RoHS2, WEEE und UL. Die Garantie beträgt 3 Jahre im Double Diamond™-Standard.

Stromversorgung
Das Gerät benötigt eine Eingangsspannung von 100–240 VAC, 50/60 Hz, 1,5 A. Der Ausgang des Netzteils liefert 5 VDC, 2 A über einen Schraubanschluss.

Zulassungen und Umgebungsbedingungen
Das Gerät ist für den Einsatz in Umgebungen mit einer Betriebstemperatur von 0 bis 50 °C und einer Luftfeuchtigkeit von 10 % bis 90 % (nicht kondensierend) ausgelegt. Die maximale Einsatzhöhe beträgt 3.000 m. Die Zulassungen umfassen, RoHS2, WEEE und UL. Die Lagerung ist bei Temperaturen von -40 bis 70 °C möglich.

Steuerung und Bedienung
Die Steuerung erfolgt über drei Tasten am Gerät, über einen USB-Anschluss oder über das On-Screen-Display (OSD). Die Farbfeineinstellungen (Farbton, Helligkeit, Sättigung, Schärfe) können direkt am Gerät oder über das OSD angepasst werden. Die Bedienung ist intuitiv und erfordert keine spezielle Schulung.

Abmessungen und Gewicht
Die Abmessungen betragen 2,8 cm Höhe, 11,4 cm Breite und 8,4 cm Tiefe. Das Gewicht beträgt 0,25 kg. Das Gerät ist kompakt und kann leicht in bestehende Anlagen integriert werden.

Gewährleistung
Die Gewährleistung beträgt 3 Jahre im Double Diamond™-Standard. Die Garantiebedingungen gelten für den Standardbetrieb und sind von BlackBox gewährt.

Allgemein
Kompatibilität	Verbindet ältere Geräte mit Komponenten- oder Kompositausgängen mit modernen HDMI-Displays
Unterstützte Auflösungen	480i/p, 576i/p, 720p, 1080i, 1080p, 1920 x 1200
Video- und Audio-Konvertierung	Wandelt Komponenten-/Kompositvideo und analoges L/R-Audio oder SPDIF-Audio zu HDMI mit eingebettetem Audio um
Kontrollfunktionen	Steuerung über Tasten, USB-Anschluss oder OSD (On-Screen Display); Farbfeineinstellungen (Farbton, Helligkeit, Sättigung, Schärfe)
Plug-and-Play	Einfaches Setup, sofort einsatzbereit
Anschlüsse - Eingänge	3 Komponenten-Video (einer für Komposit), 2x 3,5-mm L/R Audio, 1x SPDIF Audio
Anschlüsse - Ausgang	1x HDMI-Video
Stromversorgung	Netzteil zur Wandmontage oder über Mini-USB (nicht im Lieferumfang enthalten)
Stromversorgung Eingang	100-240 VAC, 50/60 Hz, 1.5 A
Stromversorgung Ausgang	5 VDC, 2 A Schraubanschluss
Betriebstemperatur	0 bis 50°C
Lagertemperatur	-40 bis 70°C
Luftfeuchtigkeit	10% bis 90%, nicht kondensierend
Maximale Höhe	Bis zu 3.000 m
Steuerung	3 Tasten am Gerät
Zulassungen	CE, RoHS2, WEEE, UL
Gewährleistung	3 Jahre Double Diamond™ (Standard)

---
