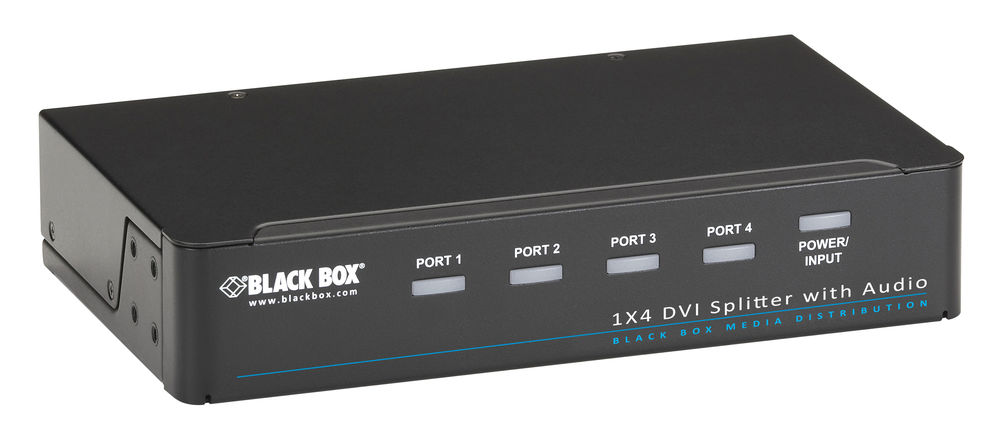

BlackBox AVSP-DVI1X4 1x4 DVI Audio/Video Splitter mit HDCP-Support content_copy

Der DVI-D Splitter mit Audio und HDCP von BlackBox, Typ AVSP-DVI1X4, dient zur genauen Vervielfältigung eines HD-Videosignals sowie eines Stereo-Audioeingangs auf vier separate Bildschirme. Das Gerät ist für den Einsatz in professionellen Umgebungen konzipiert, wo eine zuverlässige und verzerrungsfreie Signalübertragung von einer Quelle auf mehrere Anzeigegeräte erforderlich ist. Der Splitter arbeitet mit Single-Link DVI-D-Signalen und unterstützt maximale Auflösungen bis zu Full HD (1920 x 1080), UXGA (1600 x 1200) und WUXGA (1920 x 1200), wobei die tatsächliche Auflösung von der Qualität und Länge der verwendeten DVI-Kabel sowie dem angeschlossenen AV-Gerät abhängt.

Einsatzbereiche
Der Splitter ist für verschiedene Anwendungsfelder geeignet, darunter Einzelhandels- und Unternehmens-Digital-Signage, Rundfunkräume und -studios, Prozesssteuerung, Ingenieurwesen, Gesundheitswesen, F&E-Bildgebung, Klassenzimmer, Schulungsräume, Regierungskommandoszentralen sowie temporäre Aufbauten auf Messen. In diesen Szenarien wird eine gleichzeitige Wiedergabe von Video- und Audiosignalen auf mehreren Displays benötigt, wobei die Unterstützung von HDCP-geschützten Inhalten, wie sie von Blu-ray-Playern oder anderen Quellen stammen, eine zentrale Anforderung darstellt.

Funktionen und Ausstattung im Detail
Der Splitter verfügt über einen DVI-D-Eingang und einen 3,5-mm-Stereo-Audioeingang, die jeweils auf vier identische Ausgänge verteilt werden. Die Ausgänge bestehen aus vier DVI-D-Anschlüssen und vier 3,5-mm-Stereo-Audioausgängen. Die Signalübertragung erfolgt ohne Dämpfung und Verzerrung, wodurch die Bildqualität der Quelle erhalten bleibt. Die Kompatibilität mit EDID-fähigen Bildschirmen ermöglicht eine optimierte Videoausgabe, da der Splitter die EDID-Daten der angeschlossenen Displays erfasst und diese an die Grafikkarte des Quellgeräts weiterleitet. Dies sorgt für eine korrekte Anpassung der Auflösung und Bildparameter.

Technik verständlich erklärt
Der Splitter arbeitet mit Single-Link DVI-D-Technologie, die für die Übertragung von digitalen Videosignalen über DVI-Kabel ausgelegt ist. Die HDCP-Kompatibilität gewährleistet, dass auch geschützte Inhalte, wie sie von Blu-ray-Playern oder Streaming-Quellen stammen, korrekt wiedergegeben werden. Die integrierte LED-Anzeige zeigt die Signalaktivität an den einzelnen Ausgängen an, wobei eine dual-color LED den Betriebszustand (Stromversorgung und Video-Signal) anzeigt. Bei Verlust des Eingangssignals wechselt der Splitter automatisch in einen Energiesparmodus, um Stromverbrauch zu minimieren.

Kompatibilität und Zubehör
Der Splitter ist kaskadierbar, sodass durch Verkettung mehrerer Einheiten die Anzahl der Ausgänge erweitert werden kann. Die 4-Port-Version ist 48,3 cm ( 19 Zoll )-Rack-montierbar, wobei die Rackhalterungen optional erhältlich sind. Die 8-Port-Version enthält die Rackhalterungen im Lieferumfang.

Montage und Installation
Die Installation erfolgt ohne zusätzliche Software oder Interface-Karten. Es genügt, das Quellgerät und die Bildschirme an die entsprechenden Anschlüsse des Splitters anzuschließen und das Gerät einzuschalten. Die Signalverteilung beginnt automatisch. Die Abmessungen des Geräts betragen 4,4 cm Höhe, 22 cm Breite und 13,5 cm Tiefe. Die Stromversorgung erfolgt über einen Netzanschluss von 100–240 VAC, 50–60 Hz, wobei der Splitter einen Ausgang von 9 VDC, 0,6 A bereitstellt. Die maximale Leistungsaufnahme beträgt 4,1 W.

Vorteile im Betrieb
Der Splitter bietet eine einfache, zuverlässige und wartungsfreie Signalverteilung. Die Kombination aus DVI-Video- und Stereo-Audio-Übertragung ermöglicht eine komplette Wiedergabe von Multimedia-Inhalten. Die HDCP-Unterstützung erweitert die Einsatzmöglichkeiten auf geschützte Inhalte, während die EDID-Unterstützung eine optimale Anzeigequalität gewährleistet. Die integrierte LED-Anzeige erleichtert die Diagnose von Signalproblemen, und der Energiesparmodus reduziert den Stromverbrauch bei inaktiven Eingängen. Die 3-jährige Double Diamond™-Gewährleistung bietet zusätzliche Sicherheit für den Betrieb.

Schutzart
Die Angabe zur Rackmontierbarkeit und den Abmessungen legt nahe, dass es sich um ein Innenraumgerät handelt, das nicht für den Einsatz im Freien oder in feuchten Umgebungen ausgelegt ist.

Betriebsspannung
Die Betriebsspannung beträgt 100–240 VAC, 50–60 Hz, was eine weltweite Verwendbarkeit ermöglicht. Die interne Stromversorgung liefert 9 VDC, 0,6 A.

Signaltyp
Der Splitter arbeitet mit Single-Link DVI-D-Signalen, die für die digitale Übertragung von Videosignalen über DVI-Kabel ausgelegt sind.

HDCP-Kompatibilität
Die volle HDCP-Kompatibilität ermöglicht die Wiedergabe von geschützten Inhalten, wie sie von Blu-ray-Playern oder anderen HDCP-fähigen Quellen stammen.

EDID-Unterstützung
Die Unterstützung von EDID-fähigen Bildschirmen sorgt dafür, dass die Grafikkarte des Quellgeräts die optimalen Bildparameter für die angeschlossenen Displays auswählt.

Kaskadierbarkeit
Durch die Kaskadierbarkeit kann die Anzahl der Ausgänge durch Verkettung mehrerer Splitter-Einheiten erhöht werden.

LED-Anzeige
Die LED-Anzeige umfasst eine dual-color LED für den Betriebszustand (Stromversorgung und Video-Signal) sowie vier Video-Output-LEDs, die die Signalaktivität an den einzelnen Ausgängen anzeigen.

Energiesparmodus
Der Splitter wechselt automatisch in den Energiesparmodus, wenn das Eingangssignal verloren geht, um den Stromverbrauch zu minimieren.

Rackmontierbarkeit
Die 4-Port-Version ist 48,3 cm ( 19 Zoll )-Rack-montierbar, wobei die Rackhalterungen optional erhältlich sind. Die 8-Port-Version enthält die Rackhalterungen im Lieferumfang.

Gewährleistung
Die Gewährleistung beträgt 3 Jahre Double Diamond™ (Standard).

Allgemein
Signaltyp	Single-Link DVI-D
Maximale Auflösung	1920 x 1080, 1600 x 1200, 1920 x 1200
Anschlüsse Eingang	1x DVI-D, 1x 3,5-mm-Stereo-Audio
Anschlüsse Ausgang	4x DVI-D, 4x 3,5-mm-Stereo-Audio
LED-Anzeige	1x Power/Video OK dual-color LED, 4x Video Output LEDs
Energiesparmodus	automatisch bei Signalverlust
Stromversorgung Eingang	100–240 VAC
Stromversorgung Ausgang	9 VDC
Stromversorgung Ausgang Stromstärke	0,6 A
Leistungsaufnahme	4,1 W
Gewährleistung	3 Jahre Double Diamond™ (Standard)
HDCP-Kompatibilität
EDID-Unterstützung
Kaskadierbar

---
