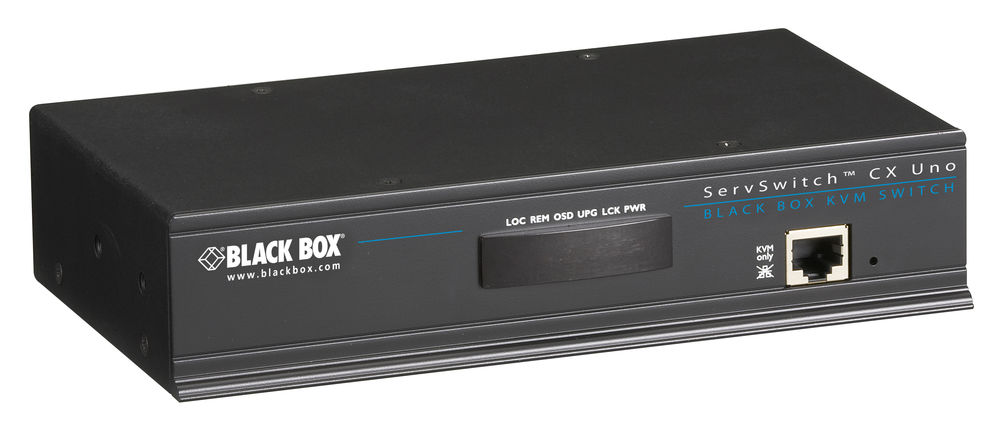

BlackBox KV0081A ServSwitch CX Uno, 8-Port content_copy

Der ServSwitch CX UNO von BlackBox ist ein KVM-Switch für den professionellen Einsatz in Server- und IT-Infrastrukturen. Er ermöglicht die zentrale Steuerung mehrerer Computer über einen gemeinsamen Monitor, Tastatur und Maus. Das Gerät ist in einer 8-Port-Version verfügbar und eignet sich für Umgebungen, in denen mehrere Server über ein einzelnes Kabelsystem angeschlossen und bedient werden sollen. Die Verbindung zu den Servern erfolgt über CATx-Kabel, wobei die maximale Entfernung zwischen Switch und Server 10 Meter beträgt. Die Verbindung erfolgt über RJ45-Anschlüsse, die für die Serveranschlüsse vorgesehen sind. Der Switch unterstützt die Stereo-Audio-Übertragung, sodass Lautsprecher direkt an das System angeschlossen werden können, unabhängig von der verwendeten Plattform. Die Schnittstelle zum Server wird über ein passendes Server Access Modul (SAM) realisiert, das je nach CPU-Ausführung PS/2, USB oder Sun-Schnittstelle unterstützt.

Einsatzbereiche
Der CX UNO ist für dichte Serverumgebungen konzipiert, insbesondere in Rack-Installationen. Aufgrund seiner kompakten Bauform, die weniger als die Hälfte der Höhe eines herkömmlichen 19-Zoll-Geräts einnimmt, können zwei Einheiten in einer Höheneinheit (1HE) montiert werden. Dies ermöglicht die kaskadierte Steuerung von bis zu 31 Computern. Die Kombination mit einem KVM-Fach wie dem ServView DVI bietet eine optimale Lösung für Racks mit begrenztem Platz. Alternativ kann der Switch auch dezentral auf oder hinter einem Schreibtisch platziert werden, um den Arbeitsplatz unkompliziert zu gestalten.

Funktionen und Ausstattung im Detail
Der Switch unterstützt die DDC/EDID-Übertragung, um Probleme bei der Bildschirminitialisierung zu vermeiden. Moderne Grafikkarten benötigen korrekte Display Data Channel-Informationen, um die richtige Auflösung und Farbtiefe einzustellen. Der CX UNO liest diese Informationen vom Monitor und speichert sie im nichtflüchtigen Speicher der verbundenen SAMs, sodass bei jedem Bootvorgang die richtigen Einstellungen übernommen werden. Dies verhindert schwarze Bildschirme oder fehlerhafte Auflösungen.

Technik verständlich erklärt
Der CX UNO ist für die Verwendung mit CATx-Kabeln ausgelegt, die sowohl Daten als auch Audio übertragen. Die maximale Auflösung beträgt 1920 x 1200 bei 60 Hz, was für den Betrieb mit modernen Monitoren ausreichend ist. Die Steuerung erfolgt über einen lokalen Anschluss mit zwei USB-Typ-A-Buchsen für Tastatur und Maus sowie einem RJ45-Anschluss für die Remote-Konsole. Für Fernsteuerung und Firmware-Updates steht ein RS232/V.24-Anschluss zur Verfügung, über den der Switch auch aus der Ferne gesteuert werden kann. Die Fernsteuerung erfolgt über Kommandos, die über das RS232-Interface gesendet werden. Für Anwendungen mit mehreren Bildschirmen (Multi-Head-Video) können mehrere Geräte synchron geschaltet werden.

Kompatibilität und Zubehör
Der Switch ist für die Verwendung mit CATmiX KVM Extender-Systemen geeignet, die eine Fernsteuerung über CATx-Kabel ermöglichen. Über diese Extender kann ein Benutzer aus bis zu 300 Metern Entfernung auf alle angeschlossenen Server zugreifen. Der KVMA-Sender ist bereits im Switch integriert, wodurch die Kosten für ein separates Extenderset und der Platzbedarf im Rack reduziert werden. Die Verbindung erfolgt über ein einzelnes CATx-Kabel, wodurch die Installation einfach und kosteneffizient gestaltet wird.

Montage und Installation
Der CX UNO kann in einem 19-Zoll-Rack montiert werden. Aufgrund seiner kompakten Abmessungen ist es möglich, zwei Einheiten in einer Höheneinheit (1HE) zu installieren. Die Montage erfolgt über die integrierten Befestigungselemente. Alternativ kann das Gerät auch dezentral platziert werden, beispielsweise auf einem Schreibtisch oder hinter einem Gerät, um den Arbeitsplatz unkompliziert zu gestalten.

Vorteile im Betrieb
Der CX UNO bietet eine hohe Kompatibilität mit verschiedenen Server-Hardware- und Software-Plattformen. Die integrierte Audio-Übertragung und die Unterstützung von DDC/EDID sorgen für eine reibungslose Nutzung. Die Kombination aus kompaktem Design und Fernsteuerungsmöglichkeiten über CATx-Kabel macht den Switch zu einer effizienten Lösung für Server- und IT-Infrastrukturen. Die Möglichkeit, mehrere Geräte synchron zu schalten, ist besonders für Anwendungen mit mehreren Bildschirmen von Vorteil. Die Fernsteuerung über RS232/V.24 ermöglicht eine flexible Integration in bestehende Systeme.

Allgemein
Anzahl Ports	8
Maximale Auflösung	1920 x 1200 bei 60 Hz
Anschluss Server	RJ45
Anschluss Remote Konsole	RJ45
Anschluss Steuerung	RS232/V.24
Anschluss Tastatur/Maus	USB Typ A
Anzahl USB-Anschlüsse	2
Audioübertragung	Stereo
Server Access Modul (SAM) Schnittstellen	PS/2, USB, Sun
Maximale Entfernung Server-Switch	10 m
Fernsteuerung über	RS232/V.24
Fernsteuerung über CATx	CATmiX KVM Extender
Maximale Entfernung Fernsteuerung	300 m
Kaskadierte Steuerung	bis zu 31 CPUs
Rack-Höhe	1HE
DDC/EDID Unterstützung

---
