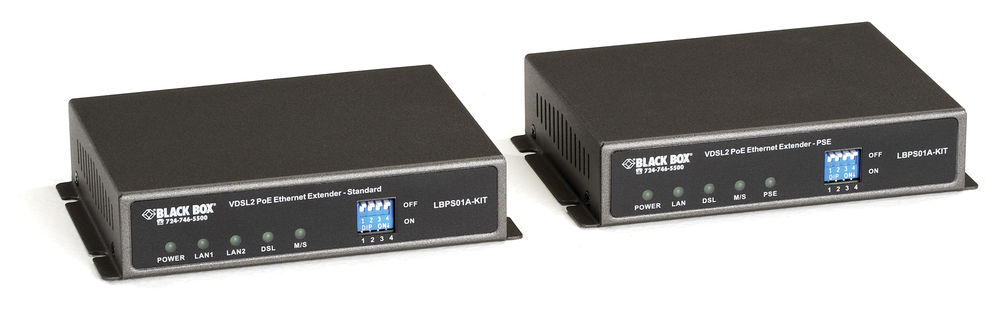

BlackBox LBPS01A-KIT VDSL POE/PSE Ethernet Extender Kit 10/100 content_copy

Das VDSL2 PoE Ethernet Extender Kit von BlackBox ist ein industriell einsetzbares Gerät zur Erweiterung von Ethernet-Netzwerken über bestehende Kupfer-Telefonleitungen. Es ermöglicht die Stromversorgung und Datenübertragung für entfernte PoE-Geräte wie IP-Kameras oder Access Points, ohne dass zusätzliche Steckdosen an der Installationstelle benötigt werden. Das Kit besteht aus zwei Einheiten: einer als PoE Power Source Equipment (PSE) konfigurierten Einheit, die Strom über das Netzwerkkabel liefert, und einer Standard-Extender-Einheit, die die Datenverbindung über die Telefonleitung herstellt. Die Einheiten sind über eine Kupfer-Telefonleitung verbunden, wodurch die Datenübertragung und die Stromversorgung über ein und denselben Leitungsweg erfolgen.

Einsatzbereiche
Das Extender-Kit ist besonders geeignet für Anwendungen in Gebäuden, in denen eine Ethernet-Verkabelung nicht vorhanden ist, aber eine bestehende Telefonleitung zur Verfügung steht. Typische Einsatzszenarien sind die Installation von Überwachungskameras in Außenbereichen, in Lagerhallen oder in Gebäuden mit schlechter Stromversorgung an der Installationstelle. Die Nutzung von VDSL2-Technologie ermöglicht eine Datenübertragung über längere Strecken, wobei die Reichweite bis zu 1200 Meter bei einer Übertragungsrate von 28/0,3 Mbps beträgt. Für kürzere Strecken bis 150 Meter sind Übertragungsraten von 100 Mbps Downstream und 60 Mbps Upstream verfügbar.

Funktionen und Ausstattung im Detail
Die PSE-Einheit liefert Strom gemäß der Norm IEEE 802.3af, was eine kompatible Stromversorgung für standardkonforme PoE-Geräte gewährleistet. Die Stromversorgung erfolgt über das Ethernet-Kabel, wodurch die Notwendigkeit, zusätzliche Stromquellen an der Installationstelle vorzusehen, entfällt. Die Standard-Extender-Einheit verfügt über zwei Ethernet-Ports (RJ-45), wodurch sie an mehrere Geräte angeschlossen werden kann. Beide Einheiten sind mit RJ-11-Anschlüssen für die Telefonleitung ausgestattet. Die Konfiguration erfolgt über DIP-Schalter, die eine einfache Master/Slave-Einstellung ermöglichen. Die Einheiten sind für eine unkomplizierte Installation konzipiert, wobei die Anschlussleitungen direkt an die Telefonleitung angeschlossen werden.

Technik verständlich erklärt
Die Technologie basiert auf VDSL2, einer Variante der Digital Subscriber Line-Technologie, die für die Datenübertragung über Kupferleitungen entwickelt wurde. Die Übertragung erfolgt über bestehende Telefonleitungen, wodurch die Notwendigkeit, zusätzliche Netzwerkkabel zu verlegen, vermieden wird. Die Ethernet-Ports unterstützen Autosensing und autonegotiating, was bedeutet, dass die Übertragungsrate und das Duplex-Verfahren automatisch erkannt und eingestellt werden. Die Auto MDI/MDI-X-Funktion ermöglicht die direkte Verbindung von Geräten ohne zusätzliche Crossover-Kabel. Die Stromversorgung erfolgt über PoE (Power over Ethernet), wobei die PSE-Einheit die Energie über das Ethernet-Kabel liefert. Die Stromversorgung der PSE-Einheit erfolgt über ein Netzteil mit 12 VDC, 2 A, das an eine 110/220-VAC-Steckdose angeschlossen wird. Die Standard-Einheit wird über ein Netzteil mit 5 VDC, 1 A versorgt.

Kompatibilität und Zubehör
Das Kit ist kompatibel mit IEEE 802.3af-konformen PoE-Geräten, wie z. B. IP-Kameras oder Wireless-Access-Points. Die Datenübertragung erfolgt über 10BASE-T/100BASE-TX Ethernet, was die Verwendung mit Standard-Ethernet-Geräten ermöglicht. Die Einheiten sind für den Einsatz in Innenräumen ausgelegt, wobei die Betriebstemperatur von 0 bis 50 °C und die Luftfeuchtigkeit von 5 bis 95 % (nicht kondensierend) die Einsatzbedingungen definieren. Die Anzeige-LEDs auf beiden Einheiten zeigen den Betriebszustand an, einschließlich Stromversorgung, LAN-Verbindung, DSL-Status und Master/Slave-Konfiguration.

Montage und Installation
Die Installation erfolgt durch direktes Anschließen der Einheiten an die bestehende Telefonleitung. Die PSE-Einheit wird an der Stromquelle angeschlossen, während die Standard-Einheit an der Zielstelle installiert wird. Die Konfiguration erfolgt über die DIP-Schalter, die auf der Rückseite der Geräte angebracht sind. Die Einheiten sind kompakt dimensioniert mit einer Größe von 2 cm (H) x 12 cm (B) x 9 cm (T), was eine flexible Platzierung ermöglicht.

Vorteile im Betrieb
Ein wesentlicher Vorteil des Kits ist die Reduzierung der Installationskosten, da keine zusätzlichen Stromanschlüsse oder Netzwerkkabel verlegt werden müssen. Die Nutzung bestehender Telefonleitungen minimiert die notwendigen Umbauten. Die niedrige Latenz sorgt für eine zuverlässige Übertragung von Video- und Sprachdaten, was für Überwachungsanwendungen und VoIP-Systeme wichtig ist. Die einfache Konfiguration über DIP-Schalter ermöglicht eine schnelle Inbetriebnahme ohne spezielle Werkzeuge oder Software. Die Garantie umfasst ein Jahr, was auf die Zuverlässigkeit des Produkts hinweist.

Allgemein
Schutzart	nicht angegeben
Datenübertragung	10BASE-T/100BASE-TX Ethernet über Kupfer-Telefonleitung
Übertragungsrate	100 Mbps Downstream / 60 Mbps Upstream bis zu 150 m
Reichweite	bis zu 1200 m bei 28/0,3 Mbps
Ethernet-Port	Autosensing, autonegotiating 10-/100-Mbps, Auto MDI/MDI-X
Konfiguration	DIP-Schalter für Master/Slave-Konfiguration
Betriebstemperatur	0 bis 50 °C
Luftfeuchtigkeit	5 bis 95 %
Anschlüsse PSE-Einheit	DSL: 1 x RJ-11, Ethernet: 1 x RJ-45
Anschlüsse Standard-Einheit	DSL: 1 x RJ-11, Ethernet: 2 x RJ-45
Anzeige-LEDs PSE-Einheit	Power, LAN, DSL, M/S, PSE
Anzeige-LEDs Standard-Einheit	Power, LAN1, LAN2, DSL, M/S
Stromversorgung PSE-Einheit	Eingang: 12 VDC, 2 A (über 110/220-VAC, 50/60 Hz Netzteil), Ausgang: 100 mA @ -48 VDC
Stromversorgung Standard-Einheit	Eingang: 5 VDC, 1 A (über 110/220-VAC, 50/60 Hz Netzteil)
PoE-Standard	IEEE 802.3af-konform
Kit-Inhalt	2 Extender: 1x PSE-Gerät, 1x Standard-Extender

---
