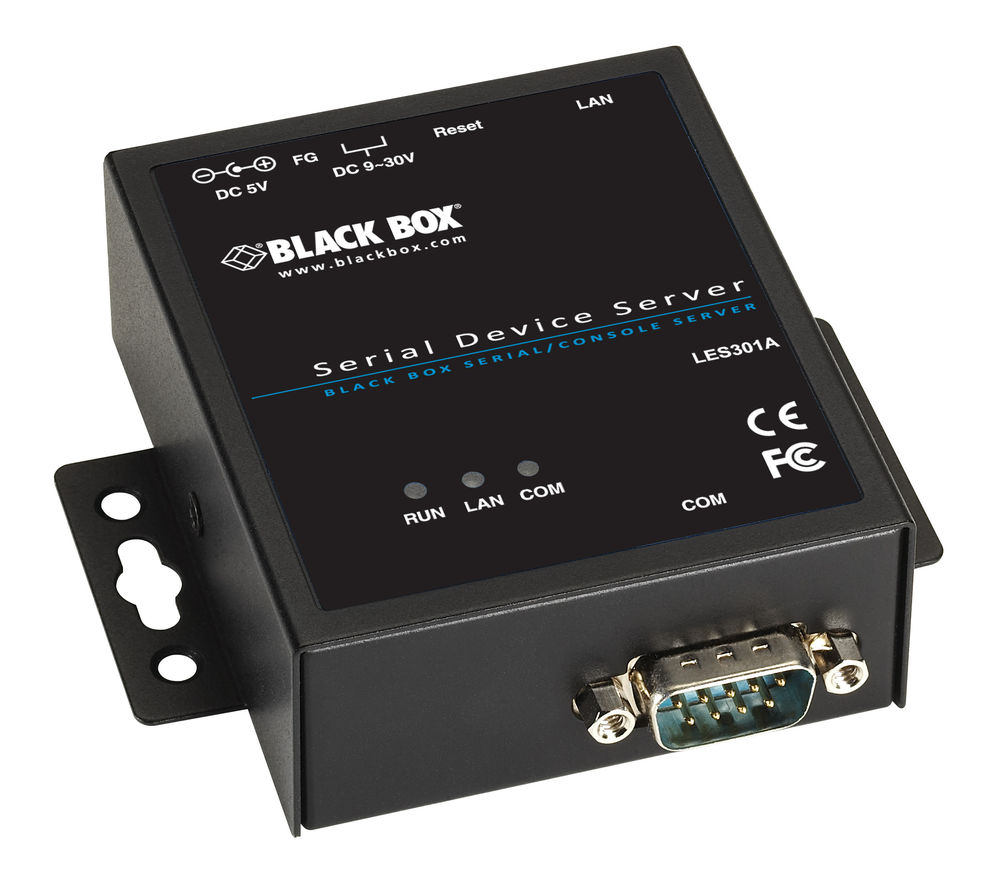

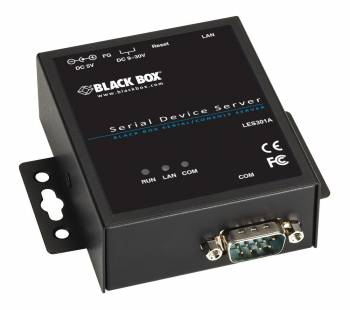

BlackBox LES301A 1-Port 10/100 Device Server RS232/422/485 9-30V DC Direktversorgung ohne AC/DC Netzteil (PS012E) content_copy

Der BlackBox LES301A ist ein 1-Port Device-Server, der die Anbindung eines seriellen Geräts an ein Ethernet-Netzwerk ermöglicht. Er dient als Gateway zwischen seriellen RS-232-, RS-422- oder RS-485-Geräten und einem 10/100-Mbps-LAN, wodurch die Kommunikation mit industriellen Geräten aus der Ferne möglich wird. Die seriellen Kommunikationsmodi sind softwareseitig wählbar, sodass der Server flexibel an unterschiedliche Anforderungen angepasst werden kann. Die Datenübertragung erfolgt bidirektional und im Voll-Duplex-Modus, wodurch eine gleichzeitige Kommunikation in beiden Richtungen gewährleistet ist. Der Server ist für den Einsatz in Fertigungs-, Prozess- und Automatisierungsanwendungen konzipiert, beispielsweise zur Steuerung von Barcode-Scannern, SPS-Systemen oder Kanban-Geräten in der Fabrikhalle.

Einsatzbereiche
Der LES301A eignet sich für industrielle Umgebungen, in denen serielle Geräte über ein bestehendes oder neues Ethernet-Netzwerk angesprochen werden sollen. Er ermöglicht die Fernüberwachung, -steuerung und -verwaltung von Geräten im Feld, ohne dass physische Zugriffe erforderlich sind. Die Anbindung erfolgt über eine serielle Schnittstelle (DB9-M) und einen Ethernet-Anschluss (RJ-45), wodurch die Integration in bestehende Netzwerke einfach und schnell gestaltet wird. Die Unterstützung von TCP-Server-, TCP-Client- und UDP-Modi erweitert die Einsatzmöglichkeiten, insbesondere in Szenarien, in denen Daten zwischen zwei seriellen Endgeräten über das Netzwerk übertragen werden sollen (serielle Tunneling-Funktion). Für TCP-Client- und Tunneling-Modi sind jedoch mehrere Einheiten erforderlich.

Funktionen und Ausstattung im Detail
Die Konfiguration des Geräteservers erfolgt über verschiedene Schnittstellen: Webbrowser, serielle Konsole, Telnet oder ein Windows-Dienstprogramm. Die mitgelieferte virtuelle Kommunikationssoftware ermöglicht die Nutzung bestehender Windows-Anwendungen über eine virtuelle COM-Port-Zuordnung, wodurch die Integration in bestehende Softwareumgebungen vereinfacht wird. Die serielle Schnittstelle unterstützt Baudraten von 1200 bps bis 230 kbps, Datenbits 7 oder 8, Paritäten (keine, gerade, ungerade, Mark, Space), Flusssteuerung (keine, Xon/Xoff, RTS/CTS) sowie 1 oder 2 Stoppbits. Die serielle Seite ist mit einem 15-kV-ESD-Schutz ausgestattet, um die Geräte vor elektrostatischen Entladungen zu schützen.

Technik verständlich erklärt
Der Device-Server kapselt serielle Daten in IP-Pakete und transportiert sie über das Ethernet-Netzwerk. Die Ethernet-Schnittstelle arbeitet mit 10 oder 100 Mbps und verfügt über Auto MDI/MDI-X, sodass sich der Port automatisch an die Verbindung anpasst. Die Kommunikation erfolgt gemäß dem IEEE 802.3-Standard. Die Software-Protokoll-Unterstützung umfasst ICMP, TCP/UDP/IP, DHCP-Client, SNMP, HTTP und Telnet, wodurch eine flexible Netzwerkintegration gewährleistet ist. Die Stromversorgung erfolgt über einen separaten Gleichstromanschluss (9–30 VDC), wobei der Server einen maximalen Stromverbrauch von 1,5 W aufweist. Ein redundanter Dual-Gleichstromeingang wird unterstützt, um einen ununterbrochenen Betrieb zu gewährleisten.

Kompatibilität und Zubehör
Der LES301A ist kompatibel mit seriellen Geräten, die RS-232, RS-422 oder RS-485 unterstützen. Die serielle Schnittstelle ist über einen DB9-M-Stecker realisiert, der softwareseitig zwischen den Modusvarianten umgeschaltet werden kann. Die Ethernet-Schnittstelle ist über einen RJ-45-Anschluss realisiert und unterstützt 10BASE-TX/100BASE-T. Die Firmware kann über das Ethernet-Netzwerk von einem entfernten PC aktualisiert werden, was die Wartung und Pflege im Betrieb vereinfacht.

Montage und Installation
Das Gerät verfügt über ein robustes, kompaktes Metallgehäuse, das sowohl an der Wand als auch auf einer DIN-Schiene montiert werden kann. Die erforderlichen Befestigungselemente sind im Lieferumfang enthalten. Die Betriebstemperatur liegt zwischen 0 und 60 °C, wodurch der Server für den Einsatz in industriellen Umgebungen geeignet ist.

Vorteile im Betrieb
Der LES301A bietet eine kostengünstige und zuverlässige Lösung zur Integration serieller Geräte in Ethernet-Netzwerke. Die einfache Konfiguration über verschiedene Schnittstellen und die Unterstützung von virtuellen COM-Ports erleichtern die Integration in bestehende Systeme. Die Unterstützung von mehreren Kommunikationsmodi (TCP-Server, TCP-Client, UDP, Tunneling) erweitert die Anwendungsmöglichkeiten. Der ESD-Schutz und die robuste Bauweise erhöhen die Zuverlässigkeit im industriellen Einsatz. Die Firmware-Upgrade-Funktion über Ethernet ermöglicht eine zentrale Wartung und Reduzierung von Ausfallzeiten.

Allgemein
Ethernet-Schnittstelle	10 oder 100 Mbps
Serielle Baudrate	1200 bps bis 230 kbps
Datenbits (seriell)	7, 8
Datenparität (seriell)	Keine, Gerade, Ungerade, Mark, Space
Flusssteuerung (seriell)	Keine; Software: Xon/Xoff; Hardware: RTS/CTS
Stoppbits (seriell)	1, 2
ESD-Schutz (seriell)	15 kV
Standard	IEEE 802.3
Software-Protokoll-Unterstützung	ICMP, TCP (UDP)/IP, DHCP-Client, SNMP, HTTP, Telnet
Stromversorgung	9–30 VDC
Stromverbrauch	max. 1,5 W
Serieller Anschluss	DB9 M
Ethernet-Anschluss	RJ-45
Betriebstemperatur	0 bis 60 °C

---
