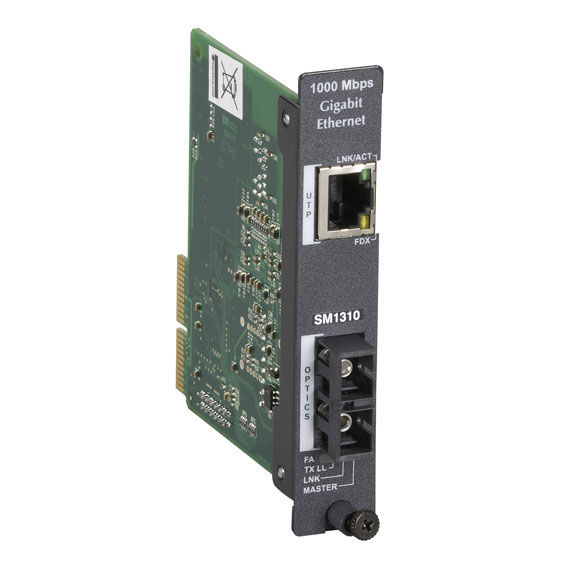

BlackBox LGC5184C-R3 Gigabit TX/SX850 MM content_copy

Die BlackBox LGC5184C-R3 ist eine 1000-Mbps-Ethernet-Karte für das Media Converter System II, speziell konzipiert zur Konvertierung von 1000Base-TX-Signalen (Kupfer, Twisted-Pair) in 1000Base-SX- oder 1000Base-LX-Glasfaser-Signale. Diese Medienkonverterkarte dient der Integration von Gigabit-Ethernet-Verbindungen in bestehende Glasfaser-Infrastrukturen, insbesondere in Unternehmensnetzen und bei Service Providern, wo hohe Bandbreiten und lange Übertragungsstrecken erforderlich sind. Die Karte ist Teil eines modularen Systems, das in ein zentrales Chassis eingebaut wird, wodurch eine zentrale Verwaltung und hohe Verfügbarkeit erreicht wird.

Einsatzbereiche
Die Karte ist für Gigabit-Ethernet-Anwendungen im Bereich der Unternehmenskommunikation und Carrier-Netze konzipiert. Sie ermöglicht die Verbindung von Kupfer-Netzwerken mit Glasfaser-Infrastrukturen, wodurch die Reichweite der Verbindung deutlich verlängert wird. Die maximale Reichweite beträgt bis zu 40 Kilometer, wobei die genaue Distanz von der verwendeten Faserart (Multimode oder Singlemode) abhängt. Die Karte ist besonders geeignet für Standortverbindungen, die über längere Strecken verlaufen, und für Netzwerke, die hohe Datendurchsatzraten benötigen.

Funktionen und Ausstattung im Detail
Die Karte unterstützt die Konvertierung von 1000Base-TX (RJ-45) in 1000Base-SX (SC-Stecker, Multimode). Die Wellenlänge beträgt 1310 nm, die Faser ist 9 µm und ermöglicht eine Reichweite von 15 km. Die Karte ist Teil eines modularen Systems, das Hot-Swap-Fähigkeit bietet, sodass Module während des Betriebs ausgetauscht werden können, ohne den Netzwerkbetrieb zu unterbrechen. Dies erhöht die Verfügbarkeit und vereinfacht die Wartung.

Technik verständlich erklärt
Die Konvertierung erfolgt auf Layer 1 transparent, was bedeutet, dass die Signalform unverändert bleibt, jedoch auf Layer 2 mittels Store-and-Forward-Technik verarbeitet wird. Dabei werden Datenpakete (Frames) vollständig empfangen, geprüft und dann weitergeleitet. Dies ermöglicht eine Fehlererkennung und -korrektur. Zusätzlich wird Adressfilterung durchgeführt, um die Netzwerksicherheit zu erhöhen. Die Karte unterstützt VLAN-Tagging in transparenter Durchleitung, sodass VLAN-Informationen nicht verändert werden.

Kompatibilität und Zubehör
Die Karte ist für das Media Converter System II entwickelt und kann in einem zentralen Chassis betrieben werden. Es sind verschiedene Module verfügbar, darunter Multimode- und Singlemode-Versionen, sowie WDM-Module, die zwei Wellenlängen (1310 nm und 1550 nm) über ein einzelnes Faserkabel übertragen. Dies ermöglicht eine Verdopplung der Faserkapazität oder eine Reduzierung der Installationskosten. Die Karte ist SNMP-fähig und unterstützt MIB I und II, wodurch sie in bestehende Netzwerkmanagement-Systeme integriert werden kann. Die iView-Software für Windows® ist im Chassis enthalten und ermöglicht eine grafische Benutzeroberfläche zur Überwachung.

Management und Überwachung
Die Karte verfügt über Anzeigen pro Port für Geschwindigkeit, Link-Aktivität und Duplexmodus (FDX/HDX). Die Funktionen LinkLoss™ und FiberAlert™ unterstützen die Netzwerküberwachung. LinkLoss koppelt bei einem Verbindungsabbruch auf der Glasfaserseite auch die Kupferseite, um eine physische Verbindung darzustellen. FiberAlert überwacht die Glasfaserverbindung kontinuierlich und unterbricht den Übertragungspfad bei Signalverlust, wodurch die Gegenstelle informiert wird. Dies ermöglicht eine schnelle Fehlerlokalisierung und reduziert Ausfallzeiten.

Vorteile im Betrieb
Durch die modulare Architektur und Hot-Swap-Fähigkeit wird die Netzwerkverfügbarkeit erhöht. Die integrierte SNMP-Steuerung und die Umweltsensoren im Chassis (Temperatur, Spannung) ermöglichen eine zentrale Überwachung. Die transparente VLAN-Durchleitung und die Store-and-Forward-Verarbeitung sorgen für eine stabile und sichere Datenübertragung. Die Karte ist für den Einsatz in professionellen Netzwerken ausgelegt, wo Zuverlässigkeit und Management-Fähigkeit entscheidend sind.

Anschlüsse
Die Karte verfügt über einen RJ-45-Anschluss für 1000BASE-T (bis 100 m) und zwei SC-Stecker für 1000BASE-SX (Multimode, 1310 nm, 9 µm, bis 15 km). Die Anschlüsse sind für den Einsatz in Standard-Netzwerkinfrastrukturen ausgelegt.

Gewährleistung
Die Karte ist mit einer 6-jährigen Double Diamond™-Gewährleistung ausgestattet, was die Zuverlässigkeit und Langlebigkeit unterstreicht.

Allgemein
Konvertierung	1000Base-TX zu 1000Base-SX
Reichweite	15 km
Faserart	Multimode
Wellenlänge	1310 nm
Faserdurchmesser	9 µm
Anschluss Kupfer	RJ-45
Anschluss Glasfaser	SC
Konvertierungstechnik	Layer 1: Transparent; Layer 2: Store and Forward
VLAN-Tagging	transparente Durchleitung
Management	SNMP MIB I, II
Software	iView für Windows®
Anzeigen	Geschwindigkeit, Link-Aktivität, FDX/HDX
Funktionen	LinkLoss™, FiberAlert™
Gewährleistung	6 Jahre Double Diamond™
Adressfilterung
Hot-Swap

---
