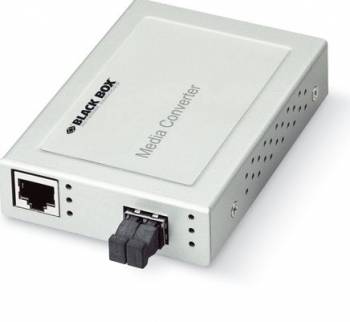

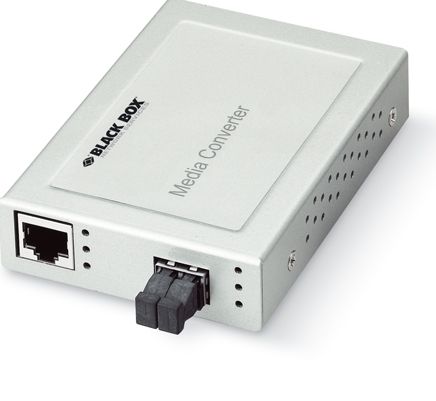

BlackBox LMCS212AE-SC-R2 Cvtr XS 1000BT/SX SC 220m/550m

XS 1000 Medienkonverter

Die XS 1000 Medienkonverter bieten Gigabit-Ethernet-Übertragungen zu einem besonders attraktiven Preis und ermöglichen die einfache Umwandlung eines 1000BASE-TX-Signals in ein 1000BASE-SX/LX-Signal. Dieser Konverter ist gemäß Gigabit-Ethernet-Standards IEEE 802.3u und IEEE 802.3z konzipiert und erfüllt damit höchste Anforderungen für moderne Netzwerkstrukturen. Der TP-Port unterstützt Vollduplex, Auto-MDI/MDI-X sowie Auto-Negotiation und sorgt so für eine flexible und effiziente Nutzung.

Mit Unterstützung für Multimode-Glasfaser (SC-Anschluss), Single-Mode-Glasfaser (SC-Anschluss) und flexiblen SFP-Slot können die Medienkonverter für verschiedene Reichweiten und Betriebsmodi eingesetzt werden. Der SFP-Slot nimmt sowohl Multimode- als auch Single-Mode-SFP-Module auf und ermöglicht so die Anpassung an die jeweiligen Netzwerkbedürfnisse. Durch die LED-Diagnoseanzeigen wird der aktuelle Verbindungsstatus schnell und einfach erkennbar.

Die XS 1000 Medienkonverter können direkt als Standalone-Geräte genutzt oder optional per DIN-Schienen- oder Wandmontage installiert werden. Alternativ ist die Integration in ein 19-Zoll-Rack mit 16 Steckplätzen möglich. Für zusätzliche Stabilität und Zuverlässigkeit lässt sich bei Rack-Montage eine redundante Stromversorgung hinzufügen. Die maximale Übertragungsrate beträgt bis zu 2000 Mbps im Vollduplex-Betrieb.

Haupteigenschaften:

• Wandelt 1000BASE-TX-Signal zu 1000BASE-SX/LX-Signal
• Gigabit-Ethernet-Standards: IEEE 802.3u 1000BASE-T und IEEE 802.3z 1000BASE-SX/LX
• TP-Port unterstützt Vollduplex, Auto-MDI/MDI-X, Auto-Negotiation
• Verschiedene Glasfaser-Optionen: SC-Anschluss für Multimode, SC für Single-Mode oder flexibler SFP-Slot
• Optional mit DIN-Schienen- oder Wandmontage
• Erweiterbar auf ein 19-Zoll-Rack

Technische Daten:

Datenübertragungsrate:

• Bis zu 2000 Mbps Vollduplex

Kompatible Modelle und Geschwindigkeiten:

• LGE217AE: 10/100/1000 Mbit/s (switched)
• LMCS212AE: 1000 Mbit/s

Unterstützte Distanzen:

• Twisted-Pair-Kabel: bis zu 100 m für 100BASE-T CAT5, CAT5e oder CAT6
• Multimode-Glasfaser (OM1 62,5/125 µm): bis zu 220 m
• Multimode-Glasfaser (OM2-OM4 50/125 µm): bis zu 550 m
• Single-Mode-Glasfaser (OS1/OS2 9/125 µm): bis zu 10 km

Unterstützte Medien:

• 1000BASE-TX CAT5, CAT5e oder CAT6 UTP/STP
• 1000BASE-SX Multimode 50/125 µm und 62,5/125 µm
• 1000BASE-LX Single-Mode 9/125 µm

Normen:

• IEEE 802.3u 1000BASE-T
• IEEE 802.3z 1000BASE-SX/LX
• IEEE 802.3x Flow Control
• LGE217AE: auch IEEE 802.3ab 10BASE-T, IEEE 802.3 100BASE-T

Zertifizierungen:

• FCC Klasse A, CE-Zeichen, RoHS

Wellenlänge:

• LMCS212AE-SC-R2: 850 nm
• LMCS212AE-SC10-R2: 1310 nm
• LGE217AE: gemäß SFP

Leistungsbudget:

• LMCS212AE-SC-R2: -9,5 bis -4 dBm
• LMCS212AE-SC10-R2: -9,5 bis -3 dBm

Empfangsempfindlichkeit:

• LMCS212AE-SC-R2: max -18 dBm
• LMCS212AE-SC10-R2: max -20 dBm

Anschlüsse:

• Alle Modelle: (1) RJ-45
• LGE217AE: zusätzlicher SFP-Slot
• LMCS212AE-SC-R2 und LMCS212AE-SC10-R2: zusätzlicher Duplex-SC-Anschluss

Anzeige-LEDs:

• System: Power
• 1000BASE-T-Port: Link, FDX, TX LEDs
• Glasfaser-Port: Link- und Empfangs-LEDs

Stromversorgung:

• Externes internationales Netzteil, 5 V DC, 1,4 A; Verbrauch max. 4,8 Watt

Betriebstemperatur:

• 0 bis 40 °C

Luftfeuchtigkeit:

• 10 % bis 90 % (nicht kondensierend)

Abmessungen:

LGE217: 102 x 74 x 23 mm (L x B x H)

Gewicht:

0,24 kg (ohne Netzteil)
