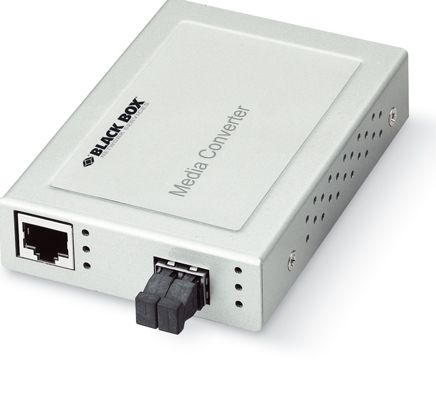

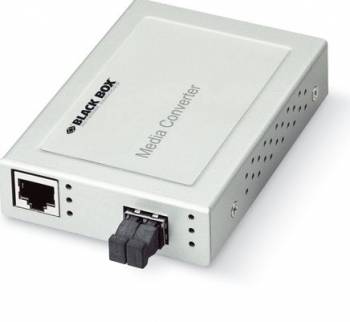

BlackBox LMCS212AE-SC10-R2 CONVR.1000TX/1000LX SC 10KMS

XS 1000 Medienkonverter

Der XS 1000 Medienkonverter bietet eine kostengünstige Gigabit-Medienkonvertierung und wandelt ein 1000BASE-TX-Signal zuverlässig in ein 1000BASE-SX- oder 1000BASE-LX-Signal um. Dieses Gerät ermöglicht die unkomplizierte Verbindung von Kupfer- und Glasfaser-Netzwerken und ist gemäß den Gigabit-Ethernet-Standards IEEE 802.3u für 1000BASE-T und IEEE 802.3z für 1000BASE-SX/LX entwickelt. Die Integration eines TP-Ports, der Vollduplex, Auto-MDI/MDI-X und Auto-Negotiation unterstützt, macht die Einrichtung und Nutzung besonders flexibel.

Dieser Konverter ist in Ausführungen mit Multimode-SC, Single-Mode-SC oder einem variablen SFP-Slot erhältlich. Der SFP-Slot unterstützt sowohl Single- als auch Multimode-SFP-Module, sodass der Benutzer die Lösung an seine Reichweitenanforderungen anpassen kann. Mit den XS Media Converters ist die Installation denkbar einfach: Anschließen des RJ-45-Kabels und des Glasfaserkabels – und schon ist die Verbindung betriebsbereit. Die LED-Diagnoseanzeigen erleichtern zudem die Überwachung des Verbindungsstatus.

Der XS 1000 Medienkonverter kann als eigenständiges Gerät oder optional mit DIN-Schienen- oder Wandhalterung genutzt werden. Alternativ lässt er sich in ein 19-Zoll-Rack integrieren, das bis zu 16 Module aufnimmt. Für zusätzliche Zuverlässigkeit und Stabilität kann eine redundante Stromversorgung hinzugefügt werden. Der Konverter unterstützt eine maximale Datenübertragungsrate von bis zu 2000 Mbit/s im Vollduplexbetrieb.

Haupteigenschaften:

• Wandelt 1000BASE-TX in 1000BASE-SX/LX-Signale
• Gigabit-Ethernet-Standards IEEE 802.3u für 1000BASE-T und IEEE 802.3z für 1000BASE-SX/LX
• TP-Port unterstützt Vollduplex, Auto-MDI/MDI-X, Auto-Negotiation
• Verfügbar mit Multimode-SC, Single-Mode-SC oder flexiblem SFP-Slot
• LED-Diagnoseanzeigen für schnellen Überblick über den Verbindungsstatus
• Optional als DIN-Schienen- oder Wandmontage
• Erweiterbar auf ein 19-Zoll-Rack

Technische Daten:

Datenübertragungsrate:

• Bis zu 2000 Mbit/s Vollduplex

Modelle und Geschwindigkeiten:

• LGE217AE: 10/100/1000 Mbit/s (switched)
• LMCS212AE: 1000 Mbit/s

Übertragungsdistanzen:

• Twisted-Pair-Kabel: bis zu 100 m für 100BASE-T CAT5, CAT5e oder CAT6
• Multimode-Glasfaser (OM1 62,5/125 µm): bis zu 220 m
• Multimode-Glasfaser (OM2-OM4 50/125 µm): bis zu 550 m
• Single-Mode-Glasfaser (OS1/OS2 9/125 µm): bis zu 10 km

Unterstützte Medien:

• 1000BASE-TX: CAT5, CAT5e oder CAT6 UTP/STP
• 1000BASE-SX: Multimode 50/125 µm und 62,5/125 µm
• 1000BASE-LX: Single-Mode 9/125 µm

Standards:

• IEEE 802.3u 1000BASE-T
• IEEE 802.3z 1000BASE-SX/LX
• IEEE 802.3x Flow Control
• LGE217AE zusätzlich: IEEE 802.3ab 10BASE-T und IEEE 802.3 100BASE-T

Zertifizierungen:

• FCC-Klasse A, CE-Zeichen, RoHS

Wellenlänge:

• LMCS212AE-SC-R2: 850 nm
• LMCS212AE-SC10-R2: 1310 nm
• LGE217AE: SFP-spezifisch

Leistungsbudget:

• LMCS212AE-SC-R2: -9,5 bis -4 dBm
• LMCS212AE-SC10-R2: -9,5 bis -3 dBm

Empfangsempfindlichkeit:

• LMCS212AE-SC-R2: max. -18 dBm
• LMCS212AE-SC10-R2: max. -20 dBm

Anschlüsse:

• Alle Modelle: (1) RJ-45
• LGE217AE: zusätzlicher SFP-Slot
• LMCS212AE-SC-R2 und LMCS212AE-SC10-R2: zusätzlicher Duplex-SC

LED-Anzeigen:

• System: Power
• 1000BASE-T-Port: Link, FDX und TX
• Glasfaser-Port: Link und Empfang

Stromversorgung:

• Externes internationales Netzteil, 5 V DC, 1,4 A; max. Verbrauch 4,8 Watt

Betriebstemperatur:

• 0 bis 40 °C

Luftfeuchtigkeit:

• 10 % bis 90 % (nicht kondensierend)

Abmessungen:

LGE217: 102 x 74 x 23 mm (L x B x H)

Gewicht:

0,24 kg (ohne Netzteil)
