BlackBox LME1601E REDUNDANT PSU F/16-SLO CHASS

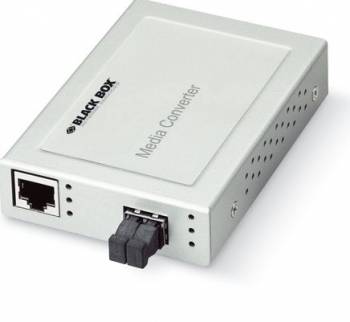

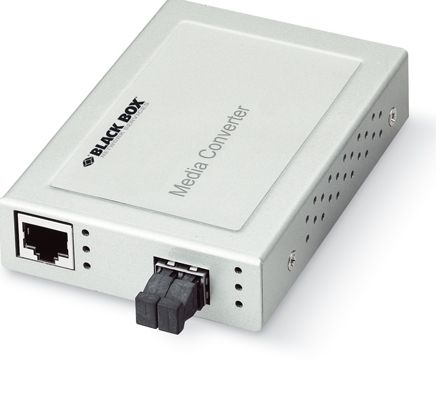

XS 1000 Medienkonverter

Die XS 1000 Medienkonverter bieten eine wirtschaftliche Lösung für Gigabit-Medienkonvertierung und ermöglichen die Umwandlung eines 1000BASE-TX-Signals in ein 1000BASE-SX- oder 1000BASE-LX-Signal. Entwickelt gemäß den Gigabit-Ethernet-Standards IEEE 802.3u und IEEE 802.3z, ermöglicht dieses Gerät eine unkomplizierte, verlustfreie Übertragung von Kupfer- zu Glasfasernetzwerken.

Der TP-Port des XS 1000 Konverters unterstützt Vollduplex, Auto-MDI/MDI-X und Auto-Negotiation, was eine flexible und reibungslose Installation ermöglicht. Zur Verfügung stehen Multimode-SC-, Single-Mode-SC-Anschlüsse oder ein flexibler SFP-Slot, der sowohl Single-Mode- als auch Multimode-SFP-Module unterstützt und so eine Anpassung an individuelle Reichweitenanforderungen ermöglicht.

Mit seinem durchdachten Design und LED-Diagnoseanzeigen zeigt der Konverter sofort den Status der Verbindung an. Die XS 1000 Medienkonverter können als eigenständige Geräte verwendet oder wahlweise mit einer DIN-Schienen- oder Wandhalterung montiert werden (Halterungen separat erhältlich). Alternativ lassen sich die Geräte in ein 19-Zoll-Rack integrieren, das bis zu 16 Steckplätze für größere Anwendungen aufnehmen kann. Für zusätzliche Sicherheit und Stabilität kann eine redundante Stromversorgung für das Rack hinzugefügt werden.

Haupteigenschaften:

• Umwandlung von 1000BASE-TX-Signalen in 1000BASE-SX- oder 1000BASE-LX-Signale
• Erfüllt die Gigabit-Ethernet-Standards IEEE 802.3u 1000BASE-T und IEEE 802.3z 1000BASE-SX/LX
• TP-Port unterstützt Vollduplex, Auto-MDI/MDI-X, Auto-Negotiation
• Glasfaser-Anschluss wahlweise mit Multimode-SC, Single-Mode-SC oder flexiblem SFP-Slot
• LED-Diagnoseanzeigen für eine sofortige Übersicht des Verbindungsstatus
• Optional mit DIN-Schienen- oder Wandhalterung erhältlich
• Erweiterbar auf ein 19-Zoll XS Media Conversion System mit bis zu 16 Steckplätzen

Technische Daten:

Datenübertragungsrate:

• Bis zu 2000 Mbps im Vollduplex-Betrieb

Modelle und Geschwindigkeiten:

• LGE217AE: 10/100/1000 Mbps (switched)
• LMCS212AE: 1000 Mbps

Übertragungsdistanzen:

• Twisted-Pair-Kabel: bis zu 100 m für 100BASE-T CAT5, CAT5e oder CAT6
• Multimode-Glasfaser (OM1 62,5/125 µm): bis zu 220 m
• Multimode-Glasfaser (OM2-OM4 50/125 µm): bis zu 550 m
• Single-Mode-Glasfaser (OS1/OS2 9/125 µm): bis zu 10 km

Unterstützte Medien:

• 1000BASE-TX CAT5, CAT5e oder CAT6 UTP/STP
• 1000BASE-SX Multimode 50/125 µm und 62,5/125 µm
• 1000BASE-LX Single-Mode 9/125 µm

Normen:

• IEEE 802.3u 1000BASE-T
• IEEE 802.3z 1000BASE-SX/LX
• IEEE 802.3x Flow Control
• LGE217AE auch: IEEE 802.3ab 10BASE-T, IEEE 802.3 100BASE-T

Zertifizierungen:

• FCC-Klasse A, CE-Zeichen, RoHS

Wellenlänge:

• LMCS212AE-SC-R2: 850 nm
• LMCS212AE-SC10-R2: 1310 nm
• LGE217AE: gemäß SFP-Modul

Leistungsbudget:

• LMCS212AE-SC-R2: -9,5 bis -4 dBm
• LMCS212AE-SC10-R2: -9,5 bis -3 dBm

Empfangsempfindlichkeit:

• LMCS212AE-SC-R2: max. -18 dBm
• LMCS212AE-SC10-R2: max. -20 dBm

Anschlüsse:

• Alle Modelle: (1) RJ-45
• LGE217AE zusätzlich: SFP-Slot
• LMCS212AE-SC-R2 und LMCS212AE-SC10-R2: Duplex-SC

LED-Anzeigen:

• System: Leistung
• 1000BASE-T-Port: Link, FDX und TX LEDs
• Glasfaser-Port: Link und Empfang

Stromversorgung:

• Externes internationales Netzteil, 5 V DC, 1,4 A; Verbrauch max. 4,8 Watt

Betriebstemperatur:

• 0 bis 40 °C

Luftfeuchtigkeit:

• 10 % bis 90 % (nicht kondensierend)

Abmessungen:

LGE217: 102 x 74 x 23 mm (L x B x H)

Gewicht:

0,24 kg (ohne Netzteil)
