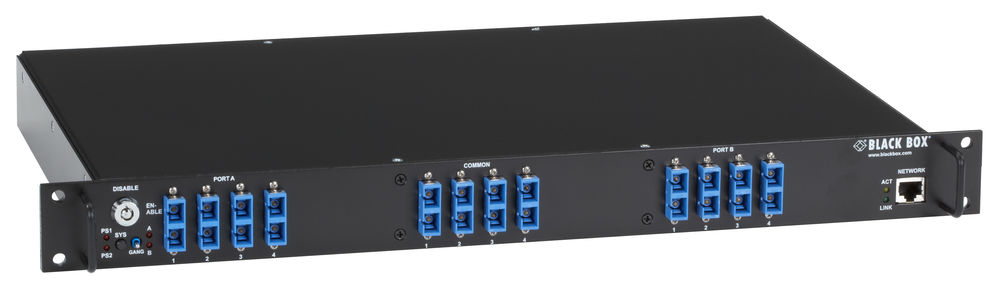

BlackBox NBS004MA Network Backup Switch, Managed, 4-Port, SC content_copy

Das Pro Switching System 1U NBS von BlackBox ist ein 1U-Rackmount-Netzwerkumschaltgerät, das als A/B-Gangumschaltlösung für kritische Netzwerkanwendungen konzipiert ist. Es dient der Vermeidung von Netzwerkausfällen und Ausfallzeiten in Bereichen wie Regierungs-, Militär-, Broadcast-, Gesundheits- und Industrienetzwerken. Das Gerät ermöglicht die Umschaltung zwischen zwei Netzwerkpfaden – einem primären und einem Backup-Pfad – und bietet dabei sowohl manuelle als auch elektronische Steuerungsmöglichkeiten über RS-232 und TCP/IP. Die Umschaltfunktion ist für Glasfaser- und Kupferverbindungen ausgelegt, wobei die Glasfaseranschlüsse über SC-Multimode-Steckverbindungen erfolgen. Die Kupferanschlüsse unterstützen 10/100- und 10/100/1000-Ethernet-Verbindungen, was eine Datenübertragung bis zu Gigabit-Geschwindigkeit ermöglicht.

Einsatzbereiche
Das System ist für Anwendungen ausgelegt, bei denen eine hohe Netzwerksicherheit und Verfügbarkeit erforderlich sind. Es wird in Umgebungen eingesetzt, in denen eine Unterbrechung der Netzwerkverbindung zu erheblichen Auswirkungen führen kann, beispielsweise in medizinischen Einrichtungen, in der industriellen Automatisierung oder in kritischen Kommunikationsinfrastrukturen. Die Fähigkeit, zwischen zwei redundanten Netzwerkpfaden zu schalten, stellt sicher, dass im Falle eines Ausfalls der primären Verbindung automatisch auf die Backup-Verbindung umgeschaltet wird, ohne dass der Netzwerkbetrieb unterbrochen wird.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Latch-Funktion, die die aktuelle Schaltposition (A oder B) auch bei Stromausfall beibehält. Dadurch wird die Zuverlässigkeit der Verbindung erhöht, da die Verbindung nicht bei Stromverlust verloren geht. Die Gangschaltfunktion kann über eine Schlüsselverriegelung gesichert werden, um unerlaubte Änderungen zu verhindern. Die Steuerung erfolgt lokal über einen RS-232-Anschluss oder remote über einen Netzwerkanschluss (bei verwalteten Versionen). Die Auto-Bypass- und Auto-Wiederherstellungsfunktionen sorgen dafür, dass bei einem Ausfall der Hauptverbindung automatisch auf die Ausweichverbindung umgeschaltet wird, und nach Wiederherstellung der Hauptverbindung wird automatisch zurückgeschaltet.

Technik verständlich erklärt
Die Glasfaseranschlüsse nutzen eine optische Mikrospiegel-Technologie, die eine störungsfreie und zuverlässige Datenübertragung gewährleistet. Diese Technologie minimiert Signalverluste und Interferenzen, was besonders in kritischen Anwendungen wichtig ist. Die Kupferanschlüsse sind mit hochzuverlässigen internen Telekommunikationsrelais ausgestattet, die für eine stabile Schaltfunktion sorgen. Die Stromversorgung erfolgt über zwei redundante Netzteile, die jeweils mit 100–230 VAC, 50/60 Hz betrieben werden, um eine hohe Verfügbarkeit zu gewährleisten. Die Ausgangsleistung beträgt 12 VDC, wobei zusätzliche Leistungsaufnahme beim Schalten auftritt.

Kompatibilität und Zubehör
Das System ist in nicht verwalteten und netzwerkverwalteten Varianten erhältlich und bietet wahlweise vier oder sechs Glasfaseranschlüsse oder acht bzw. 16 Kupferanschlüsse. Die Erweiterbarkeit ermöglicht die Verkettung von bis zu 255 Gehäusen, wodurch bis zu 4080 Ports realisierbar sind. Die Verkettung erfolgt über die integrierte Netzwerksteuerung. Die Kompatibilität umfasst SC-Multimode-Glasfaser- und 10/100/1000-Ethernet-Kupferleitungen. Die Steuerung erfolgt über RS-232 und TCP/IP, wobei die verwalteten Versionen über einen Netzwerkanschluss verfügen.

Montage und Installation
Das Gerät ist als 1U-Rackmontageeinheit ausgeführt und passt in Standard-19-Zoll-Racks. Die Abmessungen betragen 4,4 cm (Höhe) × 43,8 cm (Breite) × 26,7 cm (Tiefe). Die Montage erfolgt über integrierte Montageösen. Die Installation erfordert die Verbindung der Netzwerkanschlüsse (Glasfaser oder Kupfer) sowie die Anschlusskabel für die Stromversorgung und die Steuerung. Die Lieferung umfasst die Einheit, einen Schlüssel für die Gangverriegelung, zwei redundante Netzteile und ein DB9-Seriell-Kabel für den RS-232-Anschluss.

Vorteile im Betrieb
Die Kombination aus manueller und elektronischer Steuerung, der Latch-Funktion, der redundanten Stromversorgung und den Auto-Bypass-Funktionen sorgt für eine hohe Betriebssicherheit. Die Erweiterbarkeit bis zu 255 Einheiten ermöglicht die Skalierung für große Netzwerke. Die Statusanzeigen über LEDs für Stromversorgung, Schaltposition und Netzwerksstatus erleichtern die Überwachung und Wartung. Die Verwendung von optischer Mikrospiegel-Technologie und hochzuverlässigen Relais sorgt für eine stabile und störungsfreie Datenübertragung.

Allgemein
Schutzart	nicht spezifiziert
Betriebstemperatur	0 bis 40 °C
Luftfeuchtigkeit	bis zu 95 %, nicht kondensierend
Eingangsleistung	100-230 VAC, 50/60 Hz
Ausgangsleistung	12 VDC
Anzahl der Ports	bis zu 4080
Glasfaseranschluss	SC-Multimode
Kupferanschluss	10/100/1000-Ethernet
Stromversorgung	dual, redundant
Steuerung	RS-232, TCP/IP
Erweiterbarkeit	bis zu 255 Gehäuse
Statusanzeigen	LEDs für Strom, Schaltposition, Netzwerkstatus
Latch-Funktion
Schlüsselverriegelung
Auto-Bypass
Auto-Wiederherstellung

---
