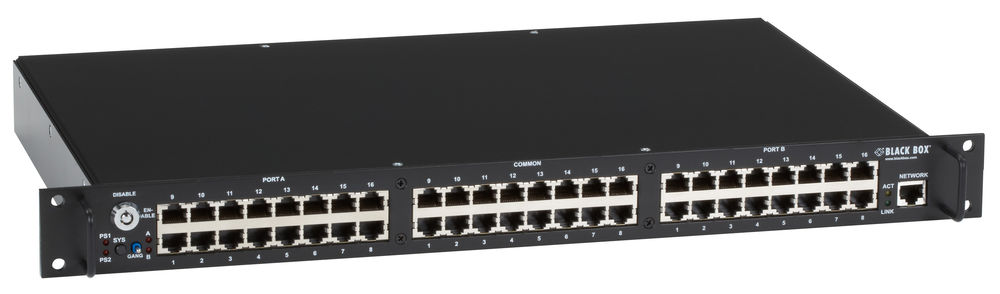

BlackBox NBS016MA Network Backup Switch, Managed 16-Port, Pins 1,2,3, &7

Das Pro Switching System 1U NBS schützt vor kostspieligen Netzwerkausfällen und ermöglicht eine zuverlässige A/B-Gangumschaltung in der Netzwerkstruktur. Es bietet Multiport-Switching und erleichtert den Übergang zwischen primären und Backup-Netzwerken, wodurch Produktivität und Betriebszeit gewährleistet sind. Die A/B-Position ist latched, sodass die Signale auch bei Stromausfall übertragen werden. Steuerung der Schaltung erfolgt entweder manuell, elektronisch über eine lokale RS-232-Schnittstelle oder bei Managed-Modellen auch ferngesteuert über TCP/IP. Die Verriegelung mit abnehmbarem Schlüssel sichert die Gangumschaltung.

Faseroptik-Versionen verwenden Mikroschalter mit Spiegelmechanismus, die hohe Zuverlässigkeit bieten, während Kupfer-Versionen mit internen Relais arbeiten. Beide Systeme sind daten-, protokoll- und signaltransparent. Kupfer-Varianten unterstützen Netzwerke bis Gigabit-Geschwindigkeit (Modell NBSALL8). Das kompakte 1U-Rackgehäuse ermöglicht einfache Montage und enthält doppelte Stromeingänge für Redundanz. Das System kann für eine maximale Kapazität von 4080 Ports oder 255 Chassis miteinander verkettet werden.

Merkmale:

• Multiport-Switching: Verhindert Produktivitätsverlust und Ausfallzeiten
• A/B-Umschaltung: Für SC-Multimode-Glasfaser, 10/100-Kupfer oder 10/100/1000-Kupfer-verkabelte Schaltungen
• Signalübertragung bei Stromausfall: Latching A/B-Position
• Steuerung: Manuell oder elektronisch über RS-232; Managed-Versionen auch ferngesteuert über TCP/IP
• Gangumschaltung: Verriegelung mit abnehmbarem Schlüssel
• Faser-Varianten: Mikroschalter mit Spiegelmechanismus
• Kupfer-Varianten: Hochzuverlässige Telekommunikations-Relais
• Datentransparenz: Transparent für Datenraten, Protokolle und Signalpegel
• Netzwerkkapazität: Unterstützt bis zu Gigabit-Geschwindigkeit (NBSALL8)
• 1U-Gehäuse: Kompakt und rackmontierbar
• Stromversorgung: Zwei redundante Eingänge
• Daisychain-Fähigkeit: Bis zu 4080 Ports oder 255 Chassis

Verfügbare Modelle:

• Fiber-Modelle (NBS004 und NBS006): Mit SC-Duplex-Anschlüssen und optischer Spiegel-Technologie für EMI/RFI-freie Signalübertragung
• Kupfer-Modelle (NBS008, NBSALL8, NBS016): Unterstützt bis zu Gigabit für Netzwerke mit RJ-45-Ports

Technische Daten:

Schaltertypen:

• A/B-Gang-Schalter: 1 momentaner Kippschalter
• Gangumschaltung sichern: 1 Schlüsselverriegelungsschalter
• Systemauswahl: 1 momentaner Druckknopfschalter
• Rack-Adress-Schalter: 8-Positionen-DIP-Schalter
• Konfigurationsschalter: 8-Positionen-DIP-Schalter

Anzeigen:

• LED für Stromversorgung: Status 1 und Status 2
• Schaltstatus-LEDs: Alle Ports Position A/B
• Netzwerkstatus-LEDs (nur Managed-Versionen): Management-Port EIN, Befehlsaktivität

Anschlüsse:

• Glasfaser: SC-Duplex (A/B/C) je nach Modell
• Kupfer: RJ-45 (A/B/C) je nach Modell
• Management-Port (nur Managed-Versionen): RJ-45 (10BASE-T)
• Steueranschluss: DB9 F (RS-232)
• Daisychain: RJ-11 (gang in/gang out)

Betriebsumgebung:

• Temperatur: 0 bis 40 °C
• Luftfeuchtigkeit: Bis zu 95 %, nicht kondensierend

Stromversorgung:

• Eingang: 2 x 100-230 VAC, 50/60 Hz Adapter für Redundanz
• Ausgang (je nach Modell):
- NBS004A/NBS004MA: 12 VDC, 100 mA, 320 mA beim Schalten
- NBS006A/NBS006MA: 12 VDC, 100 mA, 480 mA beim Schalten
- NBS008A/NBS008MA: 12 VDC, 100 mA, 187 mA beim Schalten
- NBSALL8/NBSALL8MGR/NBS016A/NBS016MA: 12 VDC, 100 mA, 374 mA beim Schalten


Abmessungen:

• 1U-Rack-Gehäuse, 4,4H x 43,8W x 26,7D cm
• Gewicht: 2,3 kg (ohne externe Stromversorgung)

Garantie:

• 1 Jahr Double Diamond™ (Standard)
