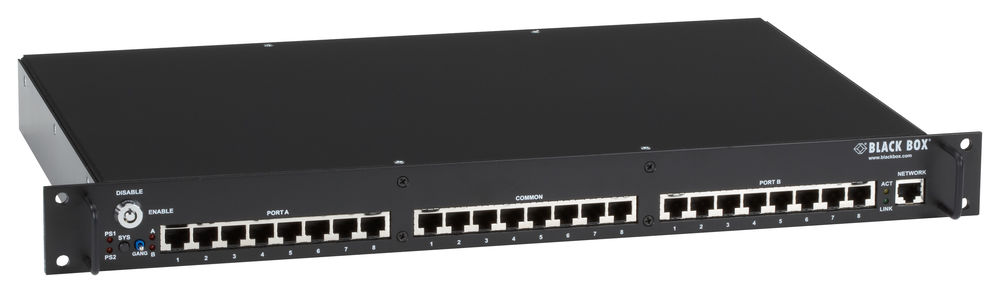

BlackBox NBSALL8MGR Network Backup Switch, Managed 8-Port, all Leads

Das Pro Switching System 1U NBS bietet eine zuverlässige A/B-Gangumschaltung, die vor teuren Netzwerkausfällen schützt. Mit Multiport-Switching kann dieses System Übergänge zwischen Haupt- und Backup-Netzwerken einfach gestalten und so Produktivitätsverluste vermeiden. Die A/B-Position bleibt fest verankert, sodass die Signalübertragung auch bei einem Stromausfall fortgesetzt wird. Schalten Sie manuell oder elektronisch über die lokale RS-232-Schnittstelle oder bei den Managed-Versionen aus der Ferne über TCP/IP. Eine Verriegelung mit abnehmbarem Schlüssel schützt die Gangumschaltung vor unbefugtem Zugriff.

In den Faser-Varianten (NBS004, NBS006) kommt ein Mikrospiegel-Optikschaltmechanismus zum Einsatz, während Kupfer-Varianten mit hochzuverlässigen Telekommunikationsrelais arbeiten. Beide Modelle sind daten- und protokolltransparent. Das NBSALL8-Modell unterstützt Netzwerke mit Gigabit-Geschwindigkeit. Das kompakte 1U-Rack-Gehäuse ist einfach montierbar und verfügt über doppelte Stromeingänge für Redundanz. Bis zu 4080 Ports oder 255 Chassis können miteinander verbunden werden, um große Netzwerkinstallationen zu unterstützen.

Eigenschaften:

• Multiport-Switching: Verhindert Produktivitäts- und Geschäftsausfälle
• A/B-Umschaltung: Unterstützt SC-Multimode-Glasfaser, 10/100-Kupfer oder 10/100/1000-Kupferkreise
• Feste Signalübertragung: Latch der A/B-Position bei Stromausfall
• Steuerungsoptionen: Manuell oder elektronisch über RS-232; Managed-Versionen auch aus der Ferne über TCP/IP
• Schlüsselgesicherte Gangumschaltung
• Faser-Varianten: Mikrospiegeloptikschalter für EMI/RFI-freie Signale
• Kupfer-Varianten: Robuste interne Telekommunikationsrelais
• Netzwerktransparenz: Kompatibel mit allen Datenraten und Protokollen
• Netzwerkspeed: Unterstützt bis zu Gigabit-Geschwindigkeit (NBSALL8)
• Kompakt und rackmontierbar (1U)
• Stromredundanz: Zwei Stromeingänge
• Daisychain-fähig: Bis zu 4080 Ports oder 255 Chassis

Verfügbare Modelle:

• Glasfaser (NBS004, NBS006): SC-Duplex-Anschlüsse, latching optische Schalter
• Kupfer (NBS008, NBSALL8, NBS016): RJ-45, unterstützt bis zu Gigabit-Geschwindigkeit

Technische Daten:

Schaltertypen:

• A/B-Gang-Schalter: 1 momentaner Kippschalter
• Gangumschaltung: 1 Schlüsselverriegelung
• Systemauswahl: 1 momentaner Druckknopfschalter
• Rack-Adressenwahl: 8-Positionen-DIP-Schalter
• Konfiguration: 8-Positionen-DIP-Schalter

Anzeigen:

• LEDs für Stromversorgung: Status 1, Status 2
• Schaltposition LEDs: Alle Ports Position A/B
• Netzwerkstatus-LEDs (nur Managed-Versionen): Management-Port EIN, Aktivitätsanzeige

Anschlüsse:

• Faser (SC): NBS004A/NBS004MA - 12 SC-Duplex, NBS006A/NBS006MA - 18 SC-Duplex
• Kupfer (RJ-45): NBS008A/NBS008MA - 24 RJ-45, NBS016A/NBS016MA - 48 RJ-45
• Management-Port (Managed-Versionen): 1 RJ-45 (10BASE-T)
• Steuerungsanschluss: DB9 F (RS-232)
• Daisychain: RJ-11 (gang in/gang out)

Betriebsumgebung:

• Temperatur: 0 bis 40 °C
• Luftfeuchtigkeit: Bis zu 95 %, nicht kondensierend

Stromversorgung:

• Eingang: 2 x 100-230 VAC, 50/60 Hz, für Redundanz
• Ausgang (je nach Modell):
- NBS004A/NBS004MA: 12 VDC, 100 mA nominal, 320 mA beim Schalten
- NBS006A/NBS006MA: 12 VDC, 100 mA nominal, 480 mA beim Schalten
- NBS008A/NBS008MA: 12 VDC, 100 mA nominal, 187 mA beim Schalten
- NBSALL8/NBSALL8MGR/NBS016A/NBS016MA: 12 VDC, 100 mA nominal, 374 mA beim Schalten


Abmessungen:

• 1U-Rack-Gehäuse, 4,4H x 43,8W x 26,7D cm
• Gewicht: 2,3 kg (ohne externe Stromversorgung)

Garantie:

• 1 Jahr Double Diamond™ (Standard)
