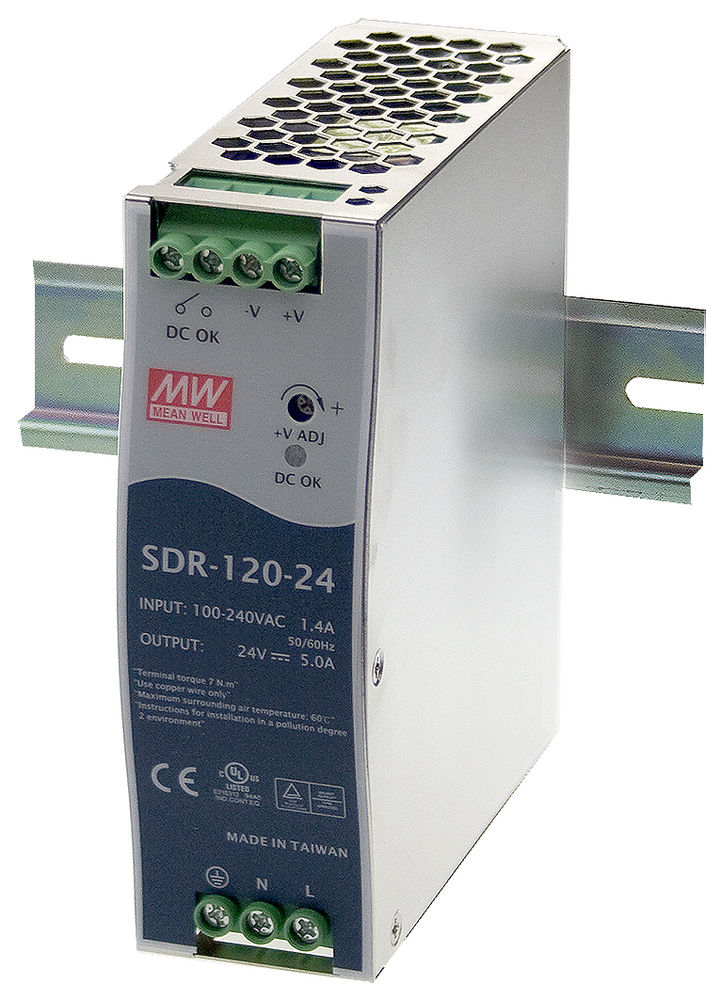

BlackBox SDR-120-24 Netzteil für die Hutschiene, 120 Watt, 24 VDC content_copy

Das Netzteil für die Hutschiene vom Hersteller BlackBox, Typ SDR-120-24, ist ein kompaktes Stromversorgungsgerät für industrielle und kommerzielle Anwendungen. Es dient der Stromversorgung von Ethernet-Switches und Medienkonvertern, wobei die schmale Bauform mit einer Breite von weniger als 4 cm eine platzsparende Montage auf der Hutschiene ermöglicht. Das Gerät zeichnet sich durch einen hohen Wirkungsgrad von 90,5 % aus, was eine energieeffiziente Leistung und geringe Verlustleistung gewährleistet. Die LED-Anzeige für den DC-Status ermöglicht eine schnelle visuelle Überprüfung der Stromversorgung, wodurch Betriebszustände wie Stromfluss oder Fehler erkennbar sind.

Einsatzbereiche umfassen industrielle Automatisierungsanlagen, Netzwerkinfrastrukturen in Fabriken, Gewerbegebäuden oder im Bereich der Gebäudeautomation, wo eine zuverlässige und kompakte Stromversorgung gefordert ist. Die universellen Eingänge von 85 bis 264 VAC erlauben die Nutzung an verschiedenen Netzspannungen, auch in Ländern mit unterschiedlichen Stromnetzstandards. Zusätzlich ist das Gerät kompatibel mit Gleichspannungen von 120 bis 370 VDC, wobei diese Betriebsart jedoch ohne Zertifizierung erfolgt und nicht für den Einsatz in sicherheitskritischen Anwendungen empfohlen wird.

Funktionen und Ausstattung im Detail beinhalten berührungssichere Klemmen, die eine sichere und einfache Verkabelung gewährleisten. Die Schutzfunktionen umfassen einen Kurzschluss-, Überlast- und Überspannungsschutz, wobei der Überlastschutz automatisch nach 3 Sekunden wiederhergestellt wird. Der Überspannungsschutz für das Modell SDR-120-24 liegt im Bereich von 29 bis 33 V, was eine Stabilität der Ausgangsspannung auch bei Lastschwankungen sichert.

Technik verständlich erklärt zeigt, dass das Gerät für einen erweiterten Betriebstemperaturbereich von -25 bis +70 °C ausgelegt ist, was es für Einsatzorte in klimatisch anspruchsvollen Umgebungen geeignet macht. Die Luftfeuchtigkeit im Betrieb darf 20 bis 90 % betragen, ohne dass Kondensation auftritt. Die Vibrationstestung gemäß IEC60068-2-6 (10 bis 500 Hz, 2G) bestätigt die mechanische Robustheit. Die Ausgangsspannung beträgt 24 VDC bei 5 A, was einer Leistung von 120 W entspricht. Die Spannungstoleranz liegt bei ±1,0 %, die Lastregulierung bei ±1 %, was eine stabile Stromversorgung auch bei variierender Last gewährleistet. Die Einschaltzeit beträgt 500 ms bei Vollast, die Haltezeit 50 ms bei 230 VAC und 20 ms bei 115 VAC, was die Zuverlässigkeit bei Stromausfällen erhöht.

Kompatibilität und Zubehör bezieht sich auf die Verwendung mit Ethernet-Switches und Medienkonvertern, die über PoE (Power over Ethernet) oder andere DC-Verbraucher betrieben werden. Die Zulassungen nach cUL und CE garantieren die Einhaltung der Sicherheits- und Elektromagnetischen-Verträglichkeitsnormen.

Montage und Installation erfolgt über die Hutschiene, wobei die Abmessungen 12,5 cm (Höhe) × 4 cm (Breite) × 11,3 cm (Tiefe) und ein Gewicht von 0,7 kg die Integration in bestehende Schaltschränke ermöglichen. Die Berührungssicherheit der Klemmen reduziert das Risiko von elektrischen Unfällen bei Wartungsarbeiten.

Vorteile im Betrieb liegen in der Kombination aus kompakter Bauform, hoher Effizienz, erweiterter Temperaturstabilität und integrierten Schutzfunktionen. Das Gerät ist für kontinuierlichen Betrieb in anspruchsvollen Umgebungen ausgelegt und eignet sich für Anwendungen, bei denen Platz, Zuverlässigkeit und Energieeffizienz entscheidend sind.

Lieferumfang umfasst das Hutschienen-Netzteil (Modell SDR-120-24) sowie eine Bedienungsanleitung.

Allgemein
Ausgangsspannung	24 V
Ausgangsstrom	5 A
Leistung	120 W
Eingangsspannung	85 bis 264 VAC
Eingangsspannung Gleichstrom	120 bis 370 VDC
Frequenzbereich	47 bis 63 Hz
Wirkungsgrad	90,5 %
Betriebstemperatur	-25 bis +70 °C
Lagertemperatur	-40 bis 85 °C
Luftfeuchtigkeit Betrieb	20 bis 90 %
Luftfeuchtigkeit Lagerung	10 bis 95 %
Temperaturkoeffizient	±0,03 %/°C
Überspannungsschutz	29-33 V
Überlastschutz	automatische Wiederherstellung nach 3 Sekunden
Restwelligkeit	100 mVp-p
Spannungstoleranz	±1,0 %
Lastregulierung	±1 %
Einschaltzeit	500 ms
Haltezeit bei 230 VAC	50 ms
Haltezeit bei 115 VAC	20 ms
Stromaufnahme bei 115 VAC	1,4 A
Stromaufnahme bei 230 VAC	0,7 A
Einschaltstrom bei 115 VAC	35 A
Einschaltstrom bei 230 VAC	70 A
Ableitstrom	<1 mA
Zulassungen	cUL, CE

---
