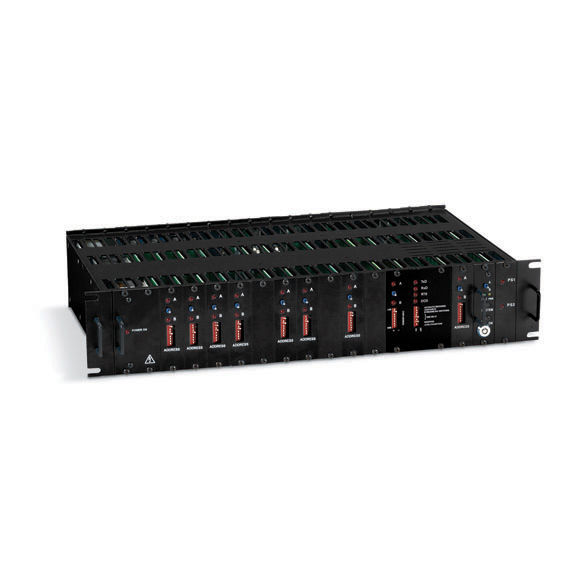

BlackBox SM260A Pro Switching Chassis, 2U, 19-Cards content_copy

Das Pro-Switching-Gruppenschaltgehäuse 2U von BlackBox ist ein kompaktes, modulares Schaltgerät für den Einsatz in unternehmenskritischen Netzwerken. Es verfügt über 18 Steckplätze und ist für den Einbau in Standard-19-Zoll-Racks ausgelegt. Das Gehäuse ermöglicht die zentrale Steuerung und Überwachung von Netzwerkverbindungen, wobei einzelne Karten, der gesamte Schalter oder ein vollständiges, in Reihe geschaltetes System über RS-232 oder Ethernet umgeschaltet werden kann. Die Lösung ist für eine flexible Netzwerkverwaltung konzipiert, bei der sowohl Gruppen- als auch Einzelumschaltungen möglich sind. Die Fernsteuerung erfolgt über SNMP-Controllerkarten, die über RS-232 oder Ethernet ansteuerbar sind. Die Konfiguration erlaubt die Ansteuerung mehrerer Gehäuse in einer Kette, wodurch eine zentrale Verwaltung großer Netzwerkumgebungen realisierbar ist.

Einsatzbereiche
Das Gerät ist für den Einsatz in IT-Infrastrukturen ausgelegt, die hohe Verfügbarkeit und redundante Verbindungen erfordern. Typische Einsatzszenarien umfassen den Betrieb von Servern, Netzwerkgeräten oder anderen kritischen Systemen, bei denen eine Unterbrechung der Kommunikation vermieden werden muss. Die Unterstützung von bis zu 255 in Reihe geschalteten Schaltkarten macht es geeignet für große, verteilte Netzwerke. Die Fallback-Sicherheit durch Micro-Mirror-Relais gewährleistet, dass die Datenübertragung auch bei Stromausfall weiterhin funktioniert, was für kritische Anwendungen von Bedeutung ist.

Funktionen und Ausstattung im Detail
Das Gehäuse bietet 18 Steckplätze, die mit verschiedenen Modulen belegt werden können, darunter A/B-Schaltkarten, Controllerkarten und Stromversorgungskarten. Die A/B-Schaltkarten unterstützen RS-232-Schnittstellen (DB25) sowie RJ-45 CAT6-Verbindungen für 10-GbE-Netzwerke. Die manuelle Umschaltung erfolgt über einen Schlüsselschalter, der eine physische Steuerung ermöglicht. Die automatische Umschaltung kann bei Verbindungsunterbrechungen oder nach vorgegebenen Zeitplänen aktiviert werden, um Backup-Verbindungen zu nutzen. Die integrierte SNMP-Funktionalität ermöglicht die Fernüberwachung und -steuerung über Netzwerkprotokolle.

Technik verständlich erklärt
Die Technik basiert auf einem modularen Aufbau, bei dem die Funktionen durch austauschbare Karten realisiert werden. Die Micro-Mirror-Relais sorgen für eine mechanische Umschaltung der Verbindungen, wobei die Relais auch bei Stromausfall weiterhin funktionieren, da sie keine ständige Stromversorgung benötigen. Die Kommunikation erfolgt über RS-232 oder Ethernet, wobei die Ethernet-Verbindung auch für die Fernsteuerung über IP-Netzwerke genutzt wird. Die Unterstützung von SNMP ermöglicht die Integration in bestehende Netzwerkmanagement-Systeme. Die redundante Stromversorgung kann über interne Karten (z. B. SM261A-VAC) oder externe Einheiten (SM961A-PS) realisiert werden, um eine hohe Verfügbarkeit zu gewährleisten.

Kompatibilität und Zubehör
Das Gehäuse ist kompatibel mit verschiedenen Kartenmodulen, darunter A/B-Schaltkarten für RS-232 (SM265A), RS-530 (SM266A) und RJ-45 CAT6 (SM269A). Für die Steuerung stehen Controllerkarten wie SM262A (RS-232/Ethernet, SNMP) und SM264A (SNMP-Erweiterung) zur Verfügung. Die Stromversorgung kann über interne Karten (SM261A-VAC, SM261A-CARD) oder externe Einheiten (SM961A-PS) realisiert werden. Für nicht belegte Steckplätze sind Leerfelder (SM279A-BLNK) erhältlich, um das Gehäuse optisch abzurunden und Staub- oder Fremdkörper-Eintrag zu vermeiden.

Montage und Installation
Das Gehäuse ist für den Einbau in Standard-19-Zoll-Racks ausgelegt und nimmt 2U Höhe ein. Die Montage erfolgt über die integrierten Montagegriffe. Die Karten werden in die Steckplätze eingesetzt und mechanisch fixiert. Die Verkabelung erfolgt über die entsprechenden Schnittstellen der installierten Karten. Die Steuerung erfolgt über die installierten Controllerkarten, die über RS-232 oder Ethernet angeschlossen werden. Die Konfiguration der Umschaltfunktionen erfolgt über die Steuerungsschnittstelle der Controllerkarte.

Vorteile im Betrieb
Die modulare Bauweise ermöglicht eine flexible Anpassung an unterschiedliche Netzwerkbedürfnisse. Die Fallback-Funktion durch Micro-Mirror-Relais sorgt für eine hohe Verfügbarkeit, auch bei Stromausfall. Die Fernsteuerung über SNMP und Ethernet ermöglicht eine zentrale Netzwerkverwaltung. Die Unterstützung von bis zu 255 in Reihe geschalteten Schaltkarten macht das System skalierbar. Die redundante Stromversorgung erhöht die Zuverlässigkeit des Systems. Die manuelle Umschaltung per Schlüsselschalter bietet eine physische Steuerungsoption, die bei Notfällen oder Wartungsarbeiten nützlich ist.

Das Gerät ist mit den Zertifizierungen CE, FCC und RoHS konform. Die Abmessungen betragen 8,9 cm Höhe, 48,3 cm Breite und 31,8 cm Tiefe (inklusive Griffe und Anschlüsse). Das Gewicht beträgt 1,1 kg. Die Garantie umfasst 1 Jahr Double Diamond™ (Standard).

Allgemein
Betriebsspannung	100-240 VAC
Anzahl Steckplätze	18
Rack-Format	2U
Kompatibilität	A/B-Schalt-, Controller- und Stromversorgungskarten
Steuerungsschnittstellen	RS-232, Ethernet
Fernsteuerung	SNMP
Automatische Umschaltung	bei Verbindungsunterbrechung oder nach Zeitplan
Fallback-Sicherheit	Micro-Mirror-Relais
Zertifizierungen	CE, FCC, RoHS

---
