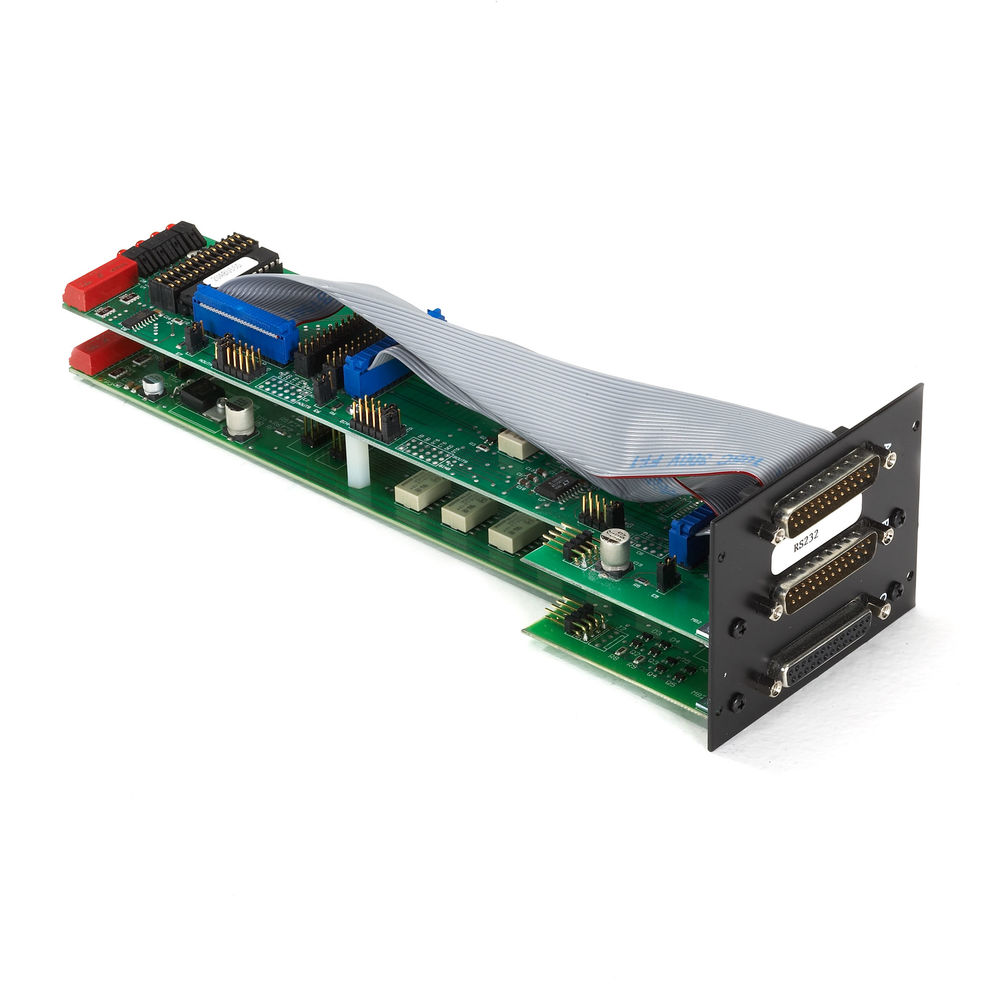

BlackBox SM265A Pro Switching, A/B Switch Card, DB25/RS232 content_copy

Die SM265A ist eine A/B-Umschaltungskarte aus der SM260 Serie des Herstellers BlackBox, speziell konzipiert für die zuverlässige Umschaltung zwischen zwei RS232/RS530-Verbindungen. Diese Pro-Switching-System-Karte dient der flexiblen Integration von seriellen Geräten in Netzwerke und Systeme, die eine hohe Betriebssicherheit und Anpassungsfähigkeit erfordern. Die Karte ermöglicht die Auswahl zwischen zwei Eingangskanälen (A und B) und bietet dabei eine stabile Signalübertragung, unabhängig von Datenraten, Protokollen oder Signalpegeln, da sie als Layer-1-Schalter arbeitet.

Einsatzbereiche
Die SM265A ist für Anwendungen im industriellen und technischen Umfeld geeignet, wo mehrere serielle Geräte wie Terminals, Sensoren oder Steuergeräte an ein zentrales System angeschlossen werden müssen. Die Umschaltung zwischen zwei RS232/RS530-Verbindungen erlaubt es, beispielsweise zwischen zwei unterschiedlichen Messgeräten oder Steuerungen zu wechseln, ohne physische Kabelverbindungen zu ändern. Die Kombination mit anderen Karten der SM260-Serie ermöglicht die gleichzeitige Nutzung von modernen CAT6-Netzwerkanbindungen und traditionellen seriellen Schnittstellen innerhalb eines Systems.

Funktionen und Ausstattung im Detail
Die Karte belegt drei Steckplätze im Gehäuse und verfügt über LEDs zur Statusanzeige für die Ports A und B. Diese dienen der visuellen Überwachung der Signalzustände für TxD, RxD, RTS und DCD, um den Betrieb der Verbindungen zu überwachen. Ein 8-Positionen DIP-Schalter ermöglicht die individuelle Einstellung der Kartenadresse, um Konflikte im System zu vermeiden. Die Verriegelungsfunktion sorgt dafür, dass die aktuelle Schaltposition auch bei Stromausfall beibehalten wird, was eine sichere Fallback-Umschaltung gewährleistet. Die Karte unterstützt das Passthrough aller RS232- oder RS530-Signale, sodass die Signale unverändert weitergeleitet werden.

Technik verständlich erklärt
Die SM265A nutzt eine proprietäre Verriegelungs- oder Micro-Mirror-Relaiumschaltungstechnologie, die den kontinuierlichen Datenfluss auch bei Stromunterbrechung sichert. Dies ist besonders wichtig in kritischen Anwendungen, wo ein plötzlicher Wechsel oder Ausfall der Verbindung nicht akzeptabel ist. Als Layer-1-Schalter arbeitet die Karte unabhängig von höheren Protokollschichten, was bedeutet, dass sie keine Dateninterpretation vornimmt, sondern lediglich die physikalische Verbindung zwischen zwei Ports schaltet. Die RS232- und RS530-Schnittstellen sind Standard in der industriellen Kommunikation und ermöglichen die Anbindung von Geräten, die diese seriellen Schnittstellen verwenden.

Kompatibilität und Zubehör
Die SM265A ist Teil der SM260-Serie und kann mit anderen Karten dieser Serie kombiniert werden, um eine Mischung aus RS232/RS530- und CAT6-Anwendungen in einem System zu realisieren. Die CAT6-Karten der Serie unterstützen Netzwerkanwendungen bis zu 10 GbE und bieten RJ45-Anschlüsse, während die SM265A die seriellen Verbindungen abdeckt. Die Karten sind für den Einsatz in einem gemeinsamen Gehäuse ausgelegt, wobei die SM265A drei Steckplätze belegt.

Montage und Installation
Die Installation erfolgt durch Einsetzen der Karte in ein kompatibles Gehäuse der SM260-Serie. Die Karte wird in die vorgesehenen Steckplätze eingesetzt und mit den entsprechenden Anschlüssen verbunden. Die Einstellung der Kartenadresse erfolgt über den DIP-Schalter. Die manuelle Umschaltung wird über die Umschalter an der Vorderseite des Gehäuses vorgenommen, wobei ein Schlüsselschalter die Umschaltung aktivieren oder deaktivieren kann, um unerlaubte Änderungen zu verhindern.

Vorteile im Betrieb
Die SM265A bietet eine hohe Betriebssicherheit durch die Verriegelungsfunktion und die Fähigkeit, auch bei Stromausfall die letzte Schaltposition beizubehalten. Die LED-Anzeigen ermöglichen eine schnelle visuelle Überwachung des Betriebszustands. Die Kombination mit anderen Karten der SM260-Serie erlaubt eine flexible Systemgestaltung, die sowohl moderne Netzwerktechnologien als auch traditionelle serielle Schnittstellen integrieren kann. Die Unterstützung des Passthroughs sorgt dafür, dass alle Signale unverändert weitergeleitet werden, was die Kompatibilität mit bestehenden Geräten gewährleistet.

Anschlüsse
Die SM265A verfügt über zwei DB25-Männchen- und einen DB25-Weibchen-Anschluss, die für die Verbindung mit RS232/RS530-Geräten vorgesehen sind. Diese Anschlüsse ermöglichen die direkte Integration in bestehende serielle Systeme.

Gewährleistung
Die Karte wird mit einer 1-Jahres-Double-Diamond™-Gewährleistung geliefert, die den Standard-Schutz für Produkte der SM260-Serie darstellt.

Allgemein
Produktart	A/B-Umschaltungskarte
Schnittstelle	RS232/RS530
Anschlussarten	DB25 M, DB25 F
Anzahl Steckplätze	3
LED-Anzeigen	Statusanzeige für Ports A und B
DIP-Schalter	8-Positionen
Schalterfunktion	manuelle Umschaltung
Schalttechnologie	proprietäre Verriegelungs- oder Micro-Mirror-Relaiumschaltung
Betriebssicherheit	Layer-1-Schalter
Gewährleistung	1 Jahr Double Diamond™
Verriegelungsfunktion
Passthrough-Funktion
Schlüsselsperre

---
