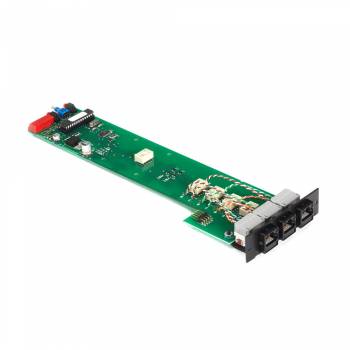

BlackBox SM269A Pro Switching, A/B Switch Card, RJ45/CAT6 content_copy

Die SM269A ist eine A/B-Umschaltungskarte für das Pro-Switching-System der SM260-Serie von BlackBox. Sie ermöglicht die Umschaltung zwischen zwei CAT6-Verbindungen und ist speziell für moderne Netzwerkanwendungen konzipiert, die hohe Datenraten erfordern. Die Karte ist Teil eines modularen Systems, das sowohl ältere RS232/RS530- als auch moderne Ethernet-Technologien integrieren kann, wodurch bestehende Infrastrukturen mit neuen Anforderungen kompatibel gemacht werden.

Einsatzbereiche
Die SM269A eignet sich für Netzwerkanwendungen, die Geschwindigkeiten bis zu 10 GbE unterstützen. Sie wird in Umgebungen eingesetzt, in denen eine redundante oder manuell steuerbare Verbindung zwischen zwei Endgeräten über Ethernet erforderlich ist, beispielsweise in Server- oder Netzwerkumgebungen, wo eine schnelle und zuverlässige Umschaltung zwischen zwei Ports notwendig ist. Die Karte ist für die Integration in ein Pro-Switching-System vorgesehen, das aus einem Gehäuse und mehreren Modulen besteht.

Funktionen und Ausstattung im Detail
Die Karte verfügt über drei RJ-45-Anschlüsse, wobei zwei Ports (A und B) als Eingänge und ein Port als Ausgang dienen. Die Umschaltung erfolgt zwischen den beiden Eingängen, wobei der aktive Port über zwei LEDs an der Frontseite angezeigt wird. Diese LEDs dienen der Statusanzeige und ermöglichen die visuelle Überwachung der Verbindung. Die Karte belegt einen Steckplatz im Gehäuse, was eine kompakte Integration in bestehende Systeme ermöglicht.

Technik verständlich erklärt
Die SM269A nutzt eine proprietäre Verriegelungs- oder Micro-Mirror-Relais-Technologie, die sicherstellt, dass die zuletzt gewählte Schaltposition auch bei Stromausfall beibehalten wird. Dies gewährleistet eine sichere Fallback-Umschaltung und verhindert Datenverlust oder Unterbrechungen im Betrieb. Die Umschaltung erfolgt auf Layer-1-Ebene, was bedeutet, dass das System unabhängig von Datenraten, Protokollen, Formaten oder Signalpegeln arbeitet. Die Karte unterstützt Netzwerkanwendungen mit Geschwindigkeiten bis zu 10 GbE, was sie für moderne Ethernet-Infrastrukturen geeignet macht. Die 8-poligen RJ45-Anschlüsse bieten universelle Kompatibilität mit gängigen Ethernet-Verbindungen.

Kompatibilität und Zubehör
Die SM269A ist speziell für die Verwendung im Pro-Switching-System der SM260-Serie konzipiert. Sie ist kompatibel mit CAT6-Verbindungen und kann in Kombination mit anderen Modulen des Systems, wie RS232- oder RS530-Karten, eingesetzt werden, um eine heterogene Netzwerkumgebung zu unterstützen. Die Karte ist nicht für den Einsatz außerhalb des Gehäuses vorgesehen und erfordert die Montage in einem geeigneten Pro-Switching-Gehäuse.

Montage und Installation
Die Installation erfolgt durch Einsetzen der Karte in einen freien Steckplatz im Pro-Switching-Gehäuse. Die Karte belegt einen Steckplatz und ist somit kompakt. Die Adresse der Karte wird über einen 8-Positionen-DIP-Schalter eingestellt, der auf der Karte angebracht ist. Dies ermöglicht die individuelle Adressierung innerhalb des Systems, um Konflikte zu vermeiden. Die Umschaltung erfolgt entweder über einen Frontschalter am Gehäuse oder über eine manuelle Steuerung, die über einen Schlüsselschalter aktiviert oder deaktiviert werden kann.

Vorteile im Betrieb
Die SM269A bietet eine zuverlässige und flexible Umschaltung zwischen zwei CAT6-Verbindungen. Die Verriegelungsfunktion sorgt dafür, dass die Verbindung auch bei Stromausfall nicht unterbrochen wird, was für kritische Anwendungen von Vorteil ist. Die Layer-1-Umschaltung ermöglicht die Nutzung unabhängig von den verwendeten Protokollen oder Datenraten. Die Karte ist für den Einsatz in modernen Netzwerken ausgelegt, die hohe Geschwindigkeiten und Zuverlässigkeit erfordern.

Garantie
Die Karte wird mit einer 1-Jahres-Double-Diamond-Garantie geliefert, die den Standard für BlackBox-Produkte darstellt.

Allgemein
Anschlussart	RJ-45
Anzahl Anschlüsse	3
Unterstützte Geschwindigkeit	10 GbE
Schutzart	nicht angegeben
Steckplatzbelegung	1
Statusanzeigen	LEDs für Ports A und B
Adressierung	8-Positionen-DIP-Schalter
Umschaltfunktion	A/B-Umschaltung
Kompatibilität	CAT6
Gewährleistung	1 Jahr Double Diamond™
Verriegelungsfunktion
Layer-1-Umschaltung

---
