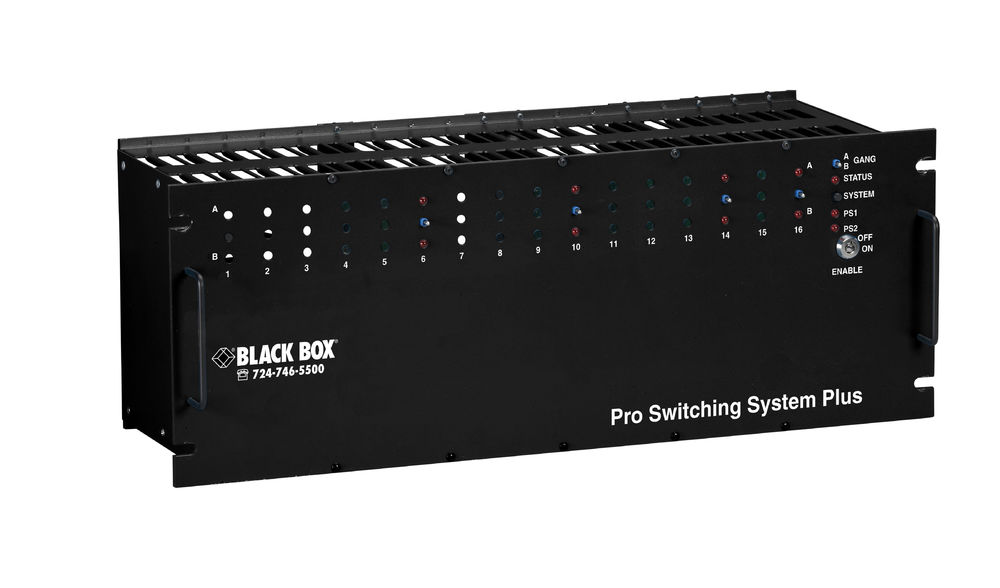

BlackBox SM960A Pro Switching System Plus Chassis, 4U content_copy

Das SM960A von BlackBox ist ein 18-Slot-Gehäuse für das Pro Switching System Plus, das als modulares Umschaltgerät für Netzwerk- und Systeminfrastrukturen konzipiert ist. Es dient der sicheren und zuverlässigen Umschaltung zwischen verschiedenen Daten-, Sprach-, Video- und Stromquellen, insbesondere in kritischen Anwendungen wie Notfallwiederherstellung, Zugriffskontrolle und Netzwerk-Backup. Das Gehäuse ermöglicht die flexible Integration verschiedener Schaltmodule, wodurch es für komplexe, heterogene Umgebungen geeignet ist, in denen unterschiedliche Verbindungstypen und Protokolle gleichzeitig verwaltet werden müssen.

Einsatzbereiche
Das SM960A-Gehäuse wird in Umgebungen eingesetzt, in denen eine redundante oder kontrollierte Umschaltung zwischen primären und Backup-Systemen erforderlich ist. Typische Einsatzszenarien umfassen den Betrieb von IT-Infrastrukturen in Rechenzentren, Sicherheitsüberwachungssystemen, Kommunikationsnetzen oder industriellen Steuerungssystemen. Die modulare Bauweise erlaubt eine Anpassung an spezifische Anforderungen, etwa die Kombination von Daten- und Videoübertragung in einem einzigen Gehäuse. Die Unterstützung von Kaskadierung mehrerer 18-Slot-Gehäuse ermöglicht die Verwaltung von bis zu 4080 Ports, was es für große Netzwerke geeignet macht.

Funktionen und Ausstattung im Detail
Das Gehäuse bietet Platz für bis zu 16 Schaltmodule, wobei die restlichen zwei Slots für die Controller-Karte und möglicherweise weitere Steuerkomponenten vorgesehen sind. Die Umschaltung erfolgt entweder über Verriegelungsrelais oder über die proprietäre Micro-Mirror-Technologie, die einen ausfallsicheren Betrieb gewährleistet. Die Schaltmodule können für verschiedene Anwendungen konfiguriert werden, darunter Datenübertragung über CAT5- und CAT6-Verbindungen, RS-232-Schnittstellen, Video- und Glasfaserkommunikation sowie AC-Stromversorgung. Die Umschaltung ist transparent für Datenformate und Protokolle, da der Betrieb auf Layer 1 erfolgt, was die Kompatibilität mit verschiedenen Systemen sichert.

Technik verständlich erklärt
Die Technologie des SM960A basiert auf einem modularen Aufbau, bei dem die einzelnen Schaltfunktionen durch austauschbare Module realisiert werden. Die Umschaltung erfolgt entweder mechanisch über Relais oder optisch über die Micro-Mirror-Technologie, die eine schnelle und fehlerfreie Umschaltung ermöglicht. Die integrierte GUI-Software Switchcenter unterstützt die Konfiguration und Überwachung der Umschaltvorgänge. Ein Schlüsselschalter an der Frontplatte erlaubt die manuelle Aktivierung oder Deaktivierung der Umschaltfunktion, was für Wartungsarbeiten oder Sicherheitsmaßnahmen nützlich ist.

Kompatibilität und Zubehör
Es unterstützt die Kaskadierung mehrerer Gehäuse, um die Anzahl der verwaltbaren Ports zu erhöhen. Für die Stromversorgung stehen Module mit 1-In/2-Out- und 2-In/1-Out-Konfigurationen zur Verfügung, um Backup-Netzwerke oder redundante Stromversorgungen zu realisieren. Die Schaltkarten für Daten, Sprache, Video und Glasfaser sind als separate Artikel verfügbar und können je nach Anforderung in das Gehäuse eingebaut werden.

Montage und Installation
Das Gehäuse ist in 4U-Standardgröße ausgeführt (17,8 cm Höhe, 48,3 cm Breite, 16,5 cm Tiefe) und kann in Standard-19-Zoll-Racks montiert werden. Die Installation erfordert die Einbau der gewünschten Schaltmodule sowie die Installation einer Controller-Karte, die für die Steuerung des Systems notwendig ist. Die Steuerung erfolgt über RS-232 oder IP, wobei die GUI-Software Switchcenter zur Konfiguration dient. Die Frontplatte bietet Zugang zu den Modulen und zum Schlüsselschalter, der die manuelle Umschaltung steuert.

Vorteile im Betrieb
Der Einsatz des SM960A bietet eine hohe Flexibilität bei der Konfiguration von Umschaltlösungen, da verschiedene Module kombiniert werden können. Die Unterstützung von Layer-1-Betrieb gewährleistet die Kompatibilität mit unterschiedlichen Protokollen und Datenformaten. Die Kaskadierungsfähigkeit ermöglicht die Skalierung auf große Netzwerke. Die integrierte Sicherheitsfunktion über den Schlüsselschalter verhindert unerlaubte Umschaltvorgänge. Die Gewährleistung beträgt 1 Jahr Double Diamond™ (Standard), was eine feste Service- und Garantiegrundlage bietet.

Allgemein
Gehäusegröße	4U
Anzahl Slots	18
max. Anzahl Schaltmodule	16
Umschalttechnologie	Verriegelungsrelais oder Micro-Mirror-Technologie
Steuerung	RS-232 oder IP
GUI-Software	Switchcenter
Kaskadierung	mehrere 18-Slot-Gehäuse
max. verwaltbare Ports	4080
Kompatibilität	CAT6 10-GbE, RS-232, Video, Glasfaser, AC-Strom
Betriebsebene	Layer 1
Schlüsselschalter	an der Frontplatte
Gewährleistung	1 Jahr Double Diamond™ (Standard)

---
