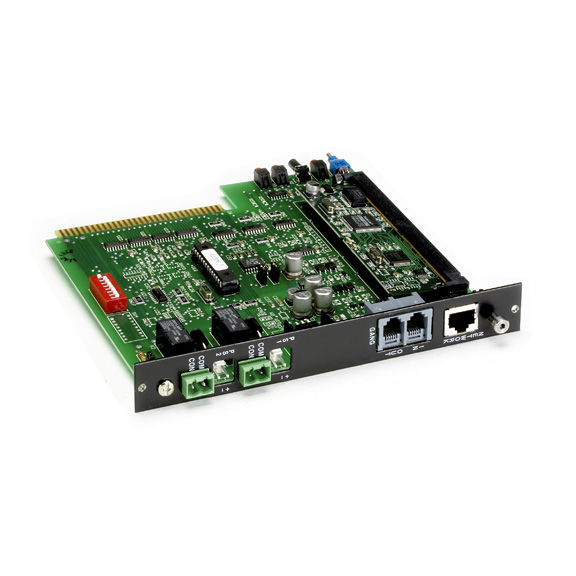

BlackBox SM962A Pro Switching Controller Card, SNMP/RS-232/Manual Switching content_copy

Die SM962A ist eine Controller-Karte für das Pro Switching System Plus von BlackBox, die die Umschaltung der Systemports über verschiedene Steuerungswege ermöglicht. Diese Steuerkarte ist speziell für die Integration in ein 18-Slot Pro Switching System Plus konzipiert und belegt dabei zwei Steckplätze im System. Die Karte erlaubt sowohl die individuelle Umschaltung einzelner Ports als auch die Gruppenumschaltung des gesamten Systems, wobei die Steuerung über SNMP oder eine RS-232-Verbindung erfolgen kann. Diese Funktionalität macht die SM962A besonders geeignet für Netzwerke, die eine zentrale, überwachbare und automatisierbare Portsteuerung benötigen.

Einsatzbereiche
Die SM962A wird in professionellen Netzwerkumgebungen eingesetzt, in denen eine flexible und überwachbare Portsteuerung erforderlich ist. Typische Anwendungsfälle sind Kabelverteilungssysteme in Bürogebäuden, Serverräumen oder bei der Integration von Netzwerkgeräten, die über verschiedene Schnittstellen gesteuert werden müssen. Die Karte ermöglicht die Fernsteuerung über Netzwerkprotokolle, was besonders für IT-Administratoren und Systemintegratoren von Vorteil ist, die eine zentrale Steuerung über Management-Tools oder SNMP-basierte Überwachungssysteme nutzen.

Funktionen und Ausstattung im Detail
Die Karte verfügt über einen Kippschalter, der federnd ausgeführt ist, sowie zwei DIP-Schalter mit jeweils acht Positionen, die für die Konfiguration von Betriebsmodi oder Einstellungen genutzt werden können. Zusätzlich ist ein federnder Drucktaster integriert, der für manuelle Steuerungsaufgaben vorgesehen ist. Diese mechanischen Steuerelemente ermöglichen eine direkte, lokale Bedienung der Karte, unabhängig von externen Steuerungen.

Technik verständlich erklärt
Die Steuerung über SNMP (Simple Network Management Protocol) ermöglicht die Fernsteuerung und -überwachung der Karte über ein Netzwerk. Dies ist besonders nützlich in größeren IT-Infrastrukturen, wo Systeme über Management-Software gesteuert und überwacht werden. Die RS-232-Verbindung bietet eine alternative serielle Schnittstelle, die für direkte Steuerung über Terminalgeräte oder spezielle Steuerungssysteme genutzt werden kann. Die Kombination aus SNMP und RS-232 erweitert die Flexibilität der Karte in verschiedenen Netzwerkumgebungen.

Kompatibilität und Zubehör
Die SM962A ist speziell für das Pro Switching System Plus entwickelt und erfordert die Installation in einem 18-Slot-System. Sie ist nicht für andere Systeme oder andere Controller-Karten wie die SM963A oder SM964A kompatibel, die jeweils andere Steuerungsvarianten (RS-232 nur oder manuelle Steuerung) unterstützen. Die Karte ist Teil eines modularen Systems, das je nach Anforderung mit verschiedenen Steuer- und Verbindungskarten erweitert werden kann.

Montage und Installation
Die Installation erfolgt durch Einsetzen der Karte in zwei freie Steckplätze des Pro Switching System Plus. Die Karte wird mechanisch in das System eingeschoben und verriegelt. Die elektrische Verbindung erfolgt über die internen Kontakte des Systems. Die Anschlüsse an der Frontseite der Karte (RJ-45, RJ-11, Gleichstromeingänge, Alarmkontakte) sind für externe Verbindungen vorgesehen und müssen je nach Anwendung mit entsprechenden Kabeln oder Geräten verbunden werden.

Vorteile im Betrieb
Die SM962A bietet eine hohe Flexibilität in der Steuerung von Netzwerkports, da sie sowohl über Netzwerkprotokolle als auch über serielle Schnittstellen und manuelle Bedienelemente gesteuert werden kann. Die integrierten LEDs für Stromversorgung, Status und Alarm-Relais-Kontakte ermöglichen eine schnelle visuelle Überprüfung des Betriebszustands. Die Karte ist somit für Anwender geeignet, die eine zuverlässige, vielseitige und überwachbare Portsteuerung benötigen.

Garantie
Die SM962A wird mit einer 1-Jahres-Double-Diamond™-Garantie geliefert, die den Standard-Schutz für BlackBox-Produkte darstellt.

Allgemein
Steuerungsarten	SNMP, RS-232, manuell
Schalter	1 Kippschalter (federnd), 2 DIP-Schalter (8 Positionen), 1 Drucktaster (federnd)
Anschlüsse	1 RJ-45, 2 RJ-11, 2 Gleichstromeingänge (zweipolig), 2 Alarmkontakte (zweipolig)
Anzeigen	3 LEDs (2 Strom, 1 Status, 2 Alarm-Relais-Kontakte)
Steckplatzbelegung	2
Systemkompatibilität	Pro Switching System Plus (18-Slot)

---
