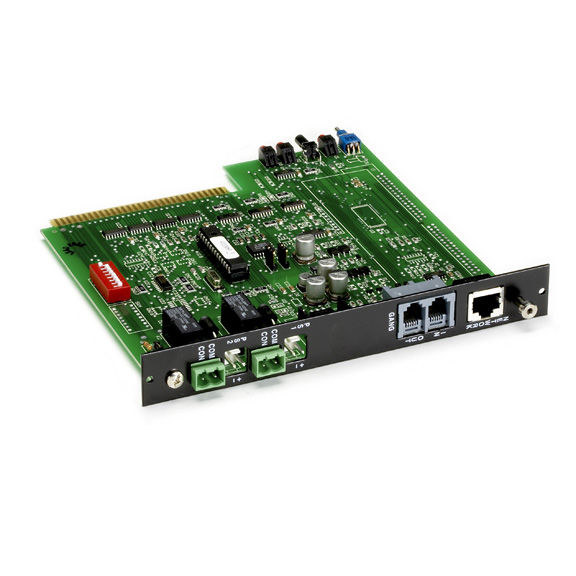

BlackBox SM964A Pro Switching System Plus Controller-Karte, manuelle Umschaltung content_copy

Die BlackBox SM964A ist eine Controller-Karte für das Pro Switching System Plus, die die Steuerung des Systems über manuelle Bedienelemente ermöglicht. Sie dient als zentrale Steuereinheit für die Umschaltung von Netzwerk- oder Signal-Ports innerhalb des 18-Slot-Systems und belegt dabei zwei Kartensteckplätze. Die Karte ist speziell für Anwendungen konzipiert, bei denen eine lokale, manuelle Bedienung ohne Netzwerk- oder serielle Schnittstelle erforderlich ist, etwa in sicherheitskritischen Umgebungen oder bei Systemen ohne Netzwerkzugriff.

Einsatzbereiche
Die SM964A wird in professionellen Netzwerk- und Signalverteilungssystemen eingesetzt, wo eine physische, unabhängige Steuerung der Ports notwendig ist. Sie ist besonders geeignet für Anlagen, bei denen eine Fernsteuerung über SNMP oder RS-232 nicht verfügbar oder nicht gewünscht ist, etwa in industriellen Umgebungen, Sicherheitsanlagen oder bei redundanten Systemen, wo eine manuelle Übersicht über den Zustand der Ports erforderlich ist. Die Karte ermöglicht die individuelle Umschaltung jedes Ports über das Frontpanel oder die Gruppenumschaltung des gesamten Systems.

Funktionen und Ausstattung im Detail
Die Karte verfügt über federnde Bedienelemente, bestehend aus einem Kippschalter, zwei DIP-Schaltern mit jeweils acht Positionen und einem federnden Drucktaster. Diese Elemente ermöglichen eine präzise, manuelle Steuerung der Systemfunktionen. Die DIP-Schalter bieten eine flexible Konfigurationsoption, während der Kippschalter und der Drucktaster für direkte, schnelle Eingaben sorgen. Die Bedienung erfolgt direkt am Gerät, ohne externe Steuerungseinheiten.

Technik verständlich erklärt
Die SM964A arbeitet ohne Netzwerk- oder serielle Schnittstelle und nutzt stattdessen mechanische Schalter zur Steuerung. Die federnden Schalter sorgen für eine sichere und wiederholbare Betätigung, wodurch die Zuverlässigkeit der Bedienung erhöht wird. Die integrierten LED-Anzeigen signalisieren den Betriebszustand: zwei LEDs zeigen den Stromzustand an, eine LED den allgemeinen Status und zwei weitere die Zustände der Alarm-Relais-Kontakte. Diese visuelle Rückmeldung ermöglicht eine schnelle Diagnose und Überwachung des Systems.

Kompatibilität und Zubehör
Die Karte ist speziell für das Pro Switching System Plus entwickelt und erfordert für den Betrieb ein 18-Slot-System. Sie ist nicht mit anderen Systemen kompatibel, die nicht auf der Pro Switching System Plus-Plattform basieren. Die SM964A ist Teil einer Produktfamilie, die auch die SM962A (SNMP/RS-232) und SM963A (RS-232) umfasst, wobei die SM964A die rein manuelle Steuerungsoption darstellt.

Montage und Installation
Die Installation erfolgt durch Einsetzen der Karte in zwei freie Steckplätze des 18-Slot-Systems. Die Karte ist für den Einsatz im Rack-System ausgelegt und erfordert keine zusätzlichen Werkzeuge oder Adapter. Die Bedienung erfolgt direkt über das Frontpanel, wobei die Schalter und Anzeigen leicht zugänglich sind. Die Montage ist Teil der Systemkonfiguration und erfolgt nach den Vorgaben des Pro Switching System Plus.

Vorteile im Betrieb
Die SM964A bietet eine unabhängige, physische Steuerungsmöglichkeit, die nicht auf Netzwerkverbindungen oder externe Steuergeräte angewiesen ist. Dies erhöht die Zuverlässigkeit in kritischen Anwendungen. Die LED-Anzeigen ermöglichen eine schnelle visuelle Kontrolle des Systemzustands, und die federnden Schalter sorgen für eine sichere, wiederholbare Bedienung. Die Karte ist einfach zu installieren und erfordert keine zusätzliche Konfiguration oder Software.

Die Garantie beträgt 1 Jahr im Double Diamond™-Standard, was eine standardisierte Herstellergarantie darstellt.

Allgemein
Steuerungsart	manuell
Schalter	1 federnder Kippschalter, 2 DIP-Schalter mit 8 Positionen, 1 federnder Drucktaster
Anschlüsse	1 RJ-45, 2 RJ-11, 2 Gleichstromeingänge (zweipolig), 2 Alarmkontakt-Terminals (zweipolig)
Anzeigen	3 LEDs: 2 Strom, 1 Status, 2 Alarm-Relais-Kontakte
Kompatibilität	Pro Switching System Plus, 18-Slot-System
Steckplätze	2

---
