BlackBox SM965A Pro Switching System Plus A/B-Switch-Karte, DB25 content_copy

Die SM965A ist eine A/B-Umschaltkarte für das Pro Switching System Plus von BlackBox, die speziell für die Verwendung mit DB25-Terminalanschlüssen entwickelt wurde. Sie ermöglicht die Umschaltung zwischen zwei Geräten (A und B) über einen gemeinsamen DB25-Anschluss, wodurch die Nutzung eines einzelnen Ports für zwei unterschiedliche Endgeräte möglich wird. Die Karte wird in das Pro Switching System Plus eingesetzt und dient als Erweiterung für die Verwaltung von seriellen oder parallelen Schnittstellen in Netzwerk- und Systemumgebungen.

Einsatzbereiche
Die SM965A ist für Anwendungen konzipiert, in denen mehrere Geräte über einen gemeinsamen DB25-Anschluss angesprochen werden müssen, beispielsweise in Server- oder Terminalumgebungen, wo die physische Anzahl der Anschlüsse begrenzt ist. Sie wird häufig in IT-Infrastrukturen eingesetzt, bei denen die Verwaltung von Konsolen, Terminals oder anderen seriellen Geräten über ein zentrales Switching-System erforderlich ist. Die Umschaltung erfolgt über das integrierte Relais, das die Verbindung zwischen zwei Geräten und einem gemeinsamen Endgerät steuert.

Funktionen und Ausstattung im Detail

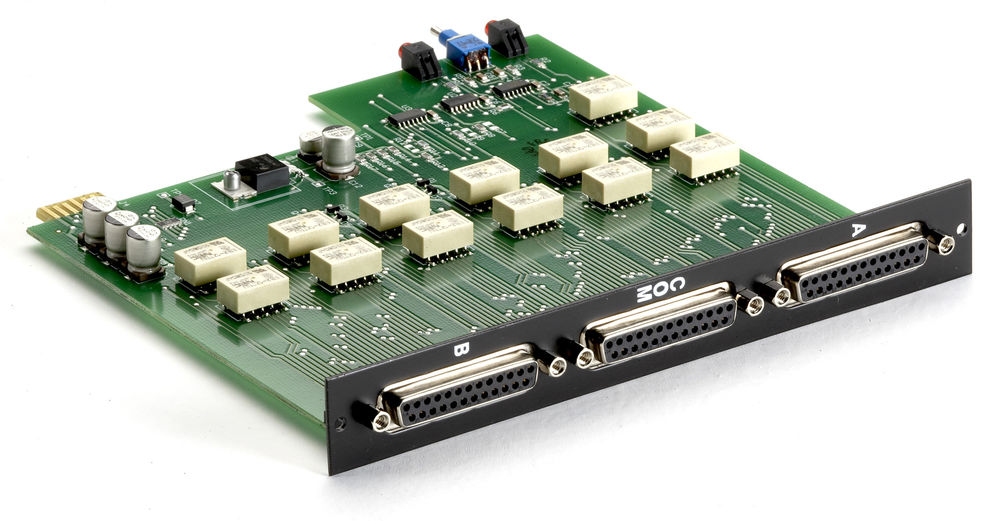

Die Karte bietet drei DB25-Buchsen, wobei zwei als Eingänge (A und B) und eine als Ausgang (zum angeschlossenen Gerät) fungieren. Die Umschaltung erfolgt über ein Relais, das für eine hohe Zuverlässigkeit ausgelegt ist. Die Relais-Zuverlässigkeit beträgt mehr als 1.000.000 Schaltvorgänge bei einer Last von 50 VDC und 0,1 A (ohmsch), was eine lange Lebensdauer und stabile Betriebssicherheit gewährleistet. Der Kontaktwiderstand liegt typischerweise bei 50 Milliohm, was für eine geringe Signalverzerrung und hohe Signalqualität sorgt.

Technik verständlich erklärt
Das Relais in der SM965A übernimmt die elektrische Umschaltung zwischen den beiden Eingängen A und B. Die Durchbruchspannung beträgt 1000 V (zwischen offenen Kontakten) und 1500 V (zwischen benachbarten Kontakten oder Kontakten zur Spule), was eine hohe Isolationsfähigkeit und Sicherheit bei Spannungsspitzen gewährleistet. Die maximale Schaltspannung beträgt 220 VDC oder 250 VAC, und der maximale Schaltstrom liegt bei 1 A. Die Schaltleistung ist auf maximal 30 W (ohmsch) und 62,5 VA begrenzt. Die Stromtragfähigkeit des Relais beträgt maximal 2 A, was für die meisten seriellen Anwendungen ausreichend ist.

Kompatibilität und Zubehör
Die SM965A ist speziell für das Pro Switching System Plus konzipiert und wird in dieses System eingesetzt. Sie ist nicht für andere Switching-Systeme oder unabhängige Anwendungen vorgesehen. Die Karte unterstützt ausschließlich DB25-Anschlüsse. Für DB9-Anschlüsse steht das Modell SM966A zur Verfügung.

Montage und Installation
Die Installation erfolgt durch Einsetzen der Karte in das Pro Switching System Plus. Es sind keine zusätzlichen Montage- oder Installationswerkzeuge erforderlich. Die Karte wird einfach in den vorgesehenen Steckplatz eingefügt und ist sofort betriebsbereit. Die Anschlüsse sind klar beschriftet (A, B, Ausgang), wodurch die Zuordnung der Geräte einfach und fehlerfrei erfolgt.

Vorteile im Betrieb
Die SM965A bietet eine zuverlässige und wartungsfreie Umschaltung zwischen zwei Geräten über einen DB25-Anschluss. Die hohe Schaltfestigkeit des Relais sorgt für eine lange Lebensdauer, und die geringe Kontaktimpedanz gewährleistet eine klare Signalübertragung. Die Karte ist für den Einsatz in Umgebungen mit mechanischen Belastungen ausgelegt, da sie Schockbelastungen von bis zu 75 G (Fehlfunktion) und 100 G (Zerstörung) sowie Vibrationen von bis zu 20 G (Fehlfunktion) und 30 G (Zerstörung) widerstehen kann. Dies macht sie geeignet für industrielle oder serverbasierte Umgebungen mit erhöhter mechanischer Beanspruchung.

Allgemein
Anschlussart	DB25
Anzahl Anschlüsse	3
Relais-Durchbruchspannung	1000 V
Relais-Durchbruchspannung (Stoßspannung zwischen benachbarten Kontakten oder Kontakten zur Spule)	1500 V
Relais-Stromtragfähigkeit	2 A
Relais-Kontaktwiderstand	50 Milliohm
Relais-Zuverlässigkeit	>1.000.000 Schaltvorgänge
Relais-Schaltstrom	1 A
Relais-Schaltleistung	30 W
Relais-Schaltleistung (VA)	62,5 VA
Relais-Schaltspannung (DC)	220 V
Relais-Schaltspannung (AC)	250 V
Schockfestigkeit (Fehlfunktion)	75 G
Schockfestigkeit (Zerstörung)	100 G
Vibrationsfestigkeit (Fehlfunktion)	20 G
Vibrationsfestigkeit (Zerstörung)	30 G

---
