BlackBox SM966A Pro Switching System Plus A/B-Switch-Karte, DB9 content_copy

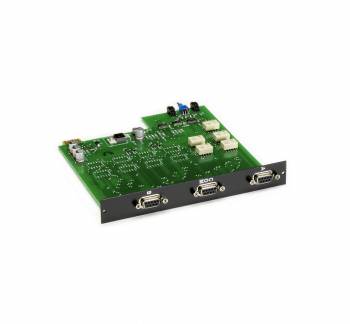

Das Produkt SM966A von BlackBox ist eine A/B-Umschaltkarte für das Pro Switching System Plus, speziell ausgelegt für DB9-Anschlüsse. Diese Karte ermöglicht die Umschaltung zwischen zwei Geräten (A und B) an einem Terminalanschluss, wodurch ein einzelner Computer oder Terminal über einen gemeinsamen seriellen Port auf zwei verschiedene Endgeräte zugreifen kann. Die Karte wird in das Pro Switching System Plus eingesetzt und dient als Modul zur Erweiterung der Schaltfunktionen für serielle Schnittstellen.

Einsatzbereiche
Die SM966A ist für Anwendungen im industriellen und technischen Umfeld geeignet, wo serielle Kommunikation über DB9-Steckverbindungen erforderlich ist. Typische Einsatzszenarien umfassen die Verbindung von Terminals, industriellen Steuerungen, Messgeräten oder anderen Geräten, die über RS-232-Schnittstellen kommunizieren. Die Karte eignet sich insbesondere in Umgebungen, in denen mehrere Geräte an einem Terminal angeschlossen sind und der Zugriff wechselweise erfolgen soll, ohne physische Umschaltung oder zusätzliche Hardware.

Funktionen und Ausstattung im Detail
Die Karte verfügt über drei DB9-Buchsen, wobei zwei als Eingänge (A und B) und eine als Ausgang (zum Terminal) dienen. Die Umschaltung erfolgt über ein integriertes Relais, das die elektrische Verbindung zwischen einem der beiden Eingänge und dem Ausgang herstellt. Die Relais-Technik gewährleistet eine zuverlässige und elektrisch getrennte Schaltung, wodurch die Geräte A und B nicht miteinander verbunden sind, wenn nicht aktiv umgeschaltet wird. Die Relais-Zuverlässigkeit beträgt mehr als 1.000.000 Schaltvorgänge bei einer Last von 50 VDC und 0,1 A (ohmsch), was eine hohe Lebensdauer und Stabilität in kontinuierlichem Betrieb ermöglicht.

Technik verständlich erklärt
Das Relais in der SM966A schaltet die elektrische Verbindung zwischen den Anschlüssen A und B und dem Terminal. Die Relais-Durchbruchspannung beträgt 1000 V, mit einer Stoßspannung von 1500 V, was eine hohe elektrische Isolation zwischen den Kontakten und zur Spule gewährleistet. Dies schützt die angeschlossenen Geräte vor Spannungsspitzen und elektrischen Überspannungen. Die Relais-Stromtragfähigkeit ist auf maximal 2 A begrenzt, wobei der Schaltstrom maximal 1 A beträgt. Die Schaltleistung liegt bei maximal 30 W (ohmsch) bzw. 62,5 VA, und die Schaltspannung kann bis zu 220 VDC oder 250 VAC betragen. Diese Werte sind für die meisten seriellen Anwendungen ausreichend, insbesondere für RS-232-Schnittstellen, die in der Regel deutlich niedrigere Spannungen und Ströme verwenden.

Kompatibilität und Zubehör
Die SM966A ist speziell für das Pro Switching System Plus konzipiert und wird in dieses System eingesetzt. Sie ist nicht für andere Systeme oder unabhängige Geräte vorgesehen. Die Karte ist Teil einer Modulreihe, die auch die Modelle SM965A (DB25) und SM967A (DB15) umfasst, die jeweils für andere DB-Steckverbindungen ausgelegt sind. Die Kombination mit anderen Modulen des Pro Switching System Plus ermöglicht eine flexible Anpassung an unterschiedliche Anschlussarten.

Montage und Installation
Die Installation erfolgt durch Einsetzen der Karte in den entsprechenden Steckplatz des Pro Switching System Plus. Es sind keine zusätzlichen Werkzeuge oder Anschlüsse erforderlich. Die Umschaltung erfolgt über die Bedienung des Hauptsystems, wobei die Karte selbst keine eigene Steuerung oder Anzeige besitzt. Die Verkabelung erfolgt über die DB9-Buchsen, die direkt an die Geräte A, B und das Terminal angeschlossen werden.

Vorteile im Betrieb
Die SM966A bietet eine zuverlässige und wartungsfreie Umschaltung zwischen zwei seriellen Geräten. Die hohe Relais-Zuverlässigkeit und die elektrische Isolation sorgen für eine stabile und sichere Betriebsweise. Die Karte ist kompakt und modular, wodurch sie sich gut in bestehende Systeme integrieren lässt. Die Verwendung von DB9-Anschlüssen macht sie kompatibel mit einer Vielzahl von seriellen Geräten, insbesondere in der Industrie und im technischen Support-Bereich.

Allgemein
Anschlussart	DB9
Anzahl Anschlüsse	3
Relais-Durchbruchspannung	1000 V
Stoßspannung	1500 V
Relais-Stromtragfähigkeit	2 A
Relais-Schaltstrom	1 A
Relais-Schaltleistung	30 W
Relais-Schaltspannung	220 VDC
Relais-Kontaktwiderstand	50 Milliohm
Relais-Zuverlässigkeit	>1.000.000 Schaltvorgänge
Schockfestigkeit	75 G (Fehlfunktion)
Vibrationfestigkeit	20 G (Fehlfunktion)

---
