BlackBox SM967A Pro Switching System Plus A/B Switch Card, DB15 content_copy

Die A/B-Umschaltkarte SM967A von BlackBox ist ein Modul für das Pro Switching System Plus und dient der A/B-Umschaltung von DB15-Terminalanschlüssen. Sie ermöglicht die Auswahl zwischen zwei angeschlossenen Geräten über einen zentralen Steuerungsmechanismus, wodurch beispielsweise ein Terminal oder ein Monitor zwischen zwei Computern oder anderen Datenquellen gewechselt werden kann, ohne physische Kabelumbauten vornehmen zu müssen. Die Karte ist speziell für den Einsatz in professionellen IT- und Datenverarbeitungsumgebungen konzipiert, wo eine flexible und zuverlässige Signalumleitung erforderlich ist.

Einsatzbereiche
Die SM967A findet Anwendung in Systemen, in denen mehrere Geräte über DB15-Steckverbindungen angeschlossen sind, beispielsweise bei grafischen Terminals, industriellen Steuerungen oder älteren Computerperipheriegeräten. Sie wird in Kombination mit dem Pro Switching System Plus eingesetzt, um die Signalwege zwischen zwei Geräten und einem zentralen Anschlusspunkt zu schalten. Dies ist besonders nützlich in Umgebungen mit begrenztem Platz oder bei der Wartung von Systemen, bei denen ein schneller Wechsel zwischen Geräten erforderlich ist.

Funktionen und Ausstattung im Detail

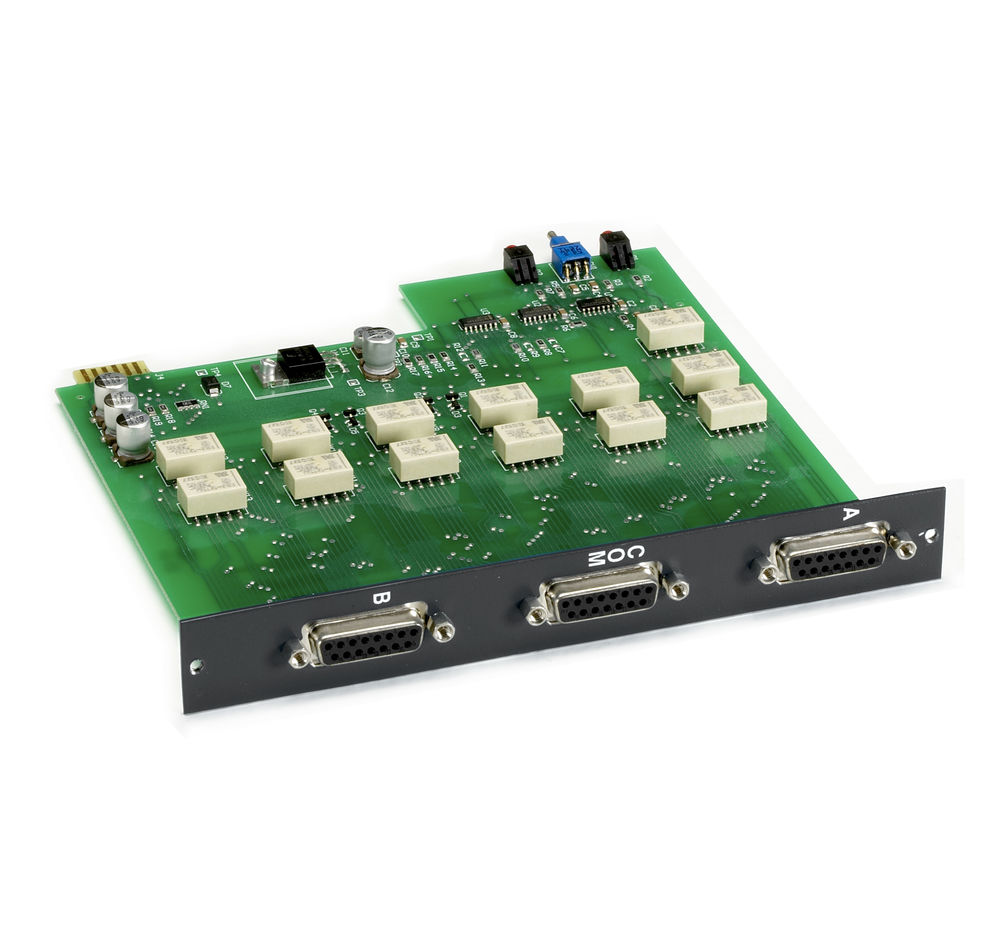

Die Karte verfügt über drei DB15-Buchsen, wobei zwei als Eingänge (A und B) und eine als Ausgang dienen. Die Umschaltung erfolgt über ein Relais, das für eine hohe Schaltzuverlässigkeit ausgelegt ist. Die Relais-Zuverlässigkeit beträgt mehr als 1.000.000 Schaltvorgänge bei 50 VDC und 0,1 A (ohmsch), was eine lange Lebensdauer und stabile Betriebssicherheit garantiert. Die Relais-Durchbruchspannung beträgt 1000 V, ergänzt durch eine Stoßspannung von 1500 V, was die elektrische Isolation zwischen Kontakten und Spulen sichert. Die Relais-Stromtragfähigkeit ist auf maximal 2 A begrenzt, wobei der Relais-Schaltstrom maximal 1 A beträgt. Die Relais-Schaltleistung liegt bei maximal 30 W (ohmsch) bzw. 62,5 VA, und die Relais-Schaltspannung ist auf maximal 220 VDC bzw. 250 VAC begrenzt. Der Relais-Kontaktwiderstand beträgt typisch 50 Milliohm, was für geringe Signalverluste sorgt.

Technik verständlich erklärt
Die Umschaltfunktion basiert auf einem elektromechanischen Relais, das durch einen elektrischen Impuls aktiviert wird und die Verbindung zwischen den Anschlüssen A und B zum Ausgang umschaltet. Die hohen Durchbruch- und Stoßspannungswerte schützen das Gerät vor transienten Spannungsspitzen, die bei elektrischen Störungen oder Netzschwankungen auftreten können. Die Strom- und Leistungsangaben definieren die maximalen Belastbarkeiten, die das Relais sicher übertragen kann, ohne Schäden zu erleiden. Die Kontaktwiderstandswerte sind niedrig, um Signalverzerrungen oder Datenverluste zu minimieren, insbesondere bei seriellen Datenübertragungen.

Kompatibilität und Zubehör
Die SM967A ist ausschließlich für das Pro Switching System Plus vorgesehen und kann nicht mit anderen Systemen verwendet werden. Sie ist Teil einer Modulreihe, die auch die Modelle SM965A (DB25) und SM966A (DB9) umfasst. Die Karten sind nicht für den Einsatz in Netzwerken oder für digitale Schnittstellen wie USB oder Ethernet vorgesehen, sondern speziell für serielle DB-Verbindungen ausgelegt.

Montage und Installation
Die Karte wird in das Pro Switching System Plus-Gehäuse eingesetzt, wobei die genaue Montageanleitung im Systemhandbuch beschrieben ist. Es ist keine zusätzliche Installation oder Konfiguration erforderlich, da die Umschaltung über das System gesteuert wird. Die Anschlüsse sind klar beschriftet (A, B, Ausgang), um eine einfache Zuordnung zu gewährleisten.

Vorteile im Betrieb
Die SM967A bietet eine zuverlässige, mechanisch robuste Umschaltung mit hoher Schaltzyklenzahl. Die elektrischen Spezifikationen gewährleisten eine sichere und stabile Signalübertragung. Die Integration in das Pro Switching System Plus ermöglicht eine zentrale Steuerung mehrerer Umschaltkarten, was die Verwaltung komplexer Anschlusskonfigurationen vereinfacht. Die Karte ist für den Einsatz in Umgebungen ausgelegt, die mechanischen Belastungen wie Schock und Vibration ausgesetzt sind, wobei die Werte für Schock (75 G Betriebsstörung, 100 G Zerstörung) und Vibration (20 G Betriebsstörung, 30 G Zerstörung) die mechanische Robustheit unterstreichen.

Allgemein
Anschlussart	DB15
Anzahl Anschlüsse	3
Relais-Durchbruchspannung	1000 V
Stoßspannung	1500 V
Relais-Stromtragfähigkeit	2 A
Relais-Schaltstrom	1 A
Relais-Schaltleistung	30 W
Relais-Schaltspannung	220 VDC
Relais-Kontaktwiderstand	50 Milliohm
Relais-Zuverlässigkeit	1.000.000 Schaltvorgänge
Schock (Betriebsstörung)	75 G
Schock (Zerstörung)	100 G
Vibration (Betriebsstörung)	20 G
Vibration (Zerstörung)	30 G

---
