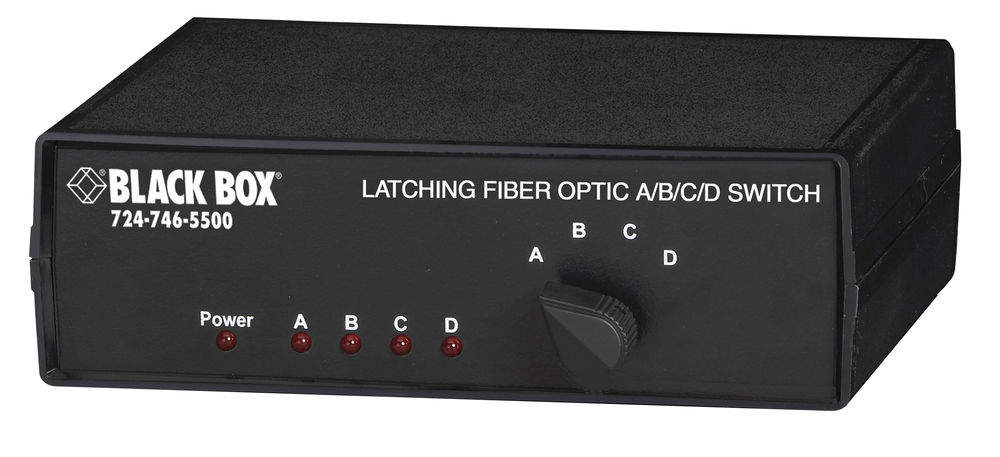

BlackBox SW1005A Ultra Secure Multimode A/B/C/D Switch, Latching ST

Ultra Secure Multimode A/B/C/D Switch

Einfach zu bedienen – um Signale zu routen, einfach den Drehknopf an der Frontplatte betätigen. Der Ultra Secure Multimode A/B/C/D Switch setzt auf zuverlässige Mikrospiegel-Technologie und arbeitet komplett optisch, sodass keine optisch-elektrische Umwandlung nötig ist. Damit bietet er eine sichere und langlebige Lösung für kritische Anwendungen.

- Mikrospiegel übertragen Daten optisch und vollduplex zwischen den Ports
- Keine optisch-elektrische Umwandlung nötig, Spiegel leiten Datenströme direkt weiter
- Mikrospiegel auf präzisen Positionierungs-Servos montiert für stabilen Betrieb in kritischen Umgebungen
- Schließt einen einzelnen Arbeitsplatz an bis zu 4 Netzwerke oder Geräte an
- Transparenter Betrieb in Bezug auf Datenrate, Formate und Wellenlängen – keine Upgrades erforderlich bei Änderungen der Datenprotokolle oder Geschwindigkeit
- Garantie: 1 Jahr Double Diamond™ (Standard)

Zuverlässigkeit durch rein optische Schaltung:

Die Ultra Secure Multimode A/B/C/D Switches gelten als äußerst zuverlässig, da sie Mikrospiegel anstelle von Elektronik zur Datenübertragung nutzen. Da keine komplexen elektronischen Schaltkreise erforderlich sind, entfallen Risiken wie Überwachung, Ausfälle und Störungen durch Komponentenschwächen.

Der Switch ist in zwei Versionen erhältlich – als verriegelte und nicht-verriegelte Ausführung. Bei einem Stromausfall behält der verriegelte Switch mechanisch die gewählte Position bei. Die nicht-verriegelte Version wechselt im Falle eines Stromverlusts automatisch zurück zur Verbindung „Common zu A“.

Latching-Technologie:

Die Latching Fibre Optic Switches sind vollduplex und arbeiten optisch. Das Modell A/B ermöglicht etwa die Verbindung eines Arbeitsplatzes mit zwei unterschiedlichen Netzwerken (jeweils nacheinander). Ein Drehknopf an der Vorderseite ermöglicht es, zwischen den Ports A oder B als Verbindung zum COMMON-Port des Switches zu wählen. Die Mikrospiegel lenken den Lichtstrahl von einem Netzwerkport auf den nächsten, ohne dass eine optische in eine elektrische Umwandlung notwendig ist. So bleibt die Schaltung transparent für Datenraten und -protokolle.

Anwendungen:

Dieser Switch eignet sich ideal für Szenarien, in denen bei Stromausfall eine ausgewählte Verbindung bestehen bleiben muss. Die nicht-verriegelte Version ist für Anwendungen geeignet, die eine Rückstellung auf eine vorbestimmte Verbindung erfordern. Diese Switches benötigen lediglich Strom für die Umstellung; für die Datenübertragung selbst wird keine Energie benötigt. Sie sind ideal für sensible Netzwerke in Behörden, Gesundheitswesen und Finanzwesen, die sich an ein öffentlich zugängliches Netzwerk anschließen müssen.

Technische Daten:

• Kompatibilität: 62,5-/125-Mikron-Multimode-Faser
• Übersprechen: -45 dB (typisch) pro FOTP-42
• MTBF: 100.000 Stunden oder 1.000.000 Schaltzyklen
• Optischer Verlust: 0,5 dB (typisch) bei 1300 nm gemäß FOTP-34 Methode B
• Wellenlängenempfindlichkeit:
- Modell SW1005A: 750 bis 1440 nm
- Modell SW1006A-R2: 850 bis 1310 nm

• Schaltgeschwindigkeit: Typisch 5 ms; maximal 10 ms
• Anschlüsse: Faser-Ports: (5) Paare ST; Stromversorgung: (1) 3,5-mm-Eingang
• Stromversorgung: Eingang 100–240 VAC, 50–60 Hz, automatischer Wechsel; Ausgang 5 VDC
• Maße: 6,4 H x 20,3 B x 16 T cm
• Gewicht: 1,8 kg
