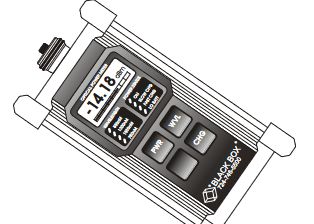

BlackBox TS1300A FIBER OPTIC POWER METER AND LED SOURCE

Fibre Optic Power Kit

Fibre Optic Power Meter und LED-Quelle-Kit – Präzise optische Messungen im Außeneinsatz durchführen.

- Misst Leistungsverluste in passiven optischen Komponenten.
- Robustes Gehäuse/Wasserdichter Koffer für den harten Einsatz.
- Großes, gut ablesbares LCD-Display.
- Speichert bis zu 999 Messwerte pro Wellenlänge.
- Garantie: 2 Jahre Double Diamond™ (Standard).

Das Fibre Optic Power Meter und LED Source Kit ermöglicht die präzise Messung von Leistungsverlusten in Glasfaserkabeln, Steckverbindern, Dämpfungsgliedern und anderen passiven optischen Komponenten. Kalibriert für vier Wellenlängen misst das Messgerät Leistungspegel von +20 dBm bis -60 dBm. Mit einer echten Auflösung von 0,01 dBm bei allen Pegeln liefert es zuverlässige Messwerte unter -45 dBm.

Dank der schnellen Reaktionszeit gibt das Gerät bei den meisten Messwerten sofort Ergebnisse. Im Relativmodus speichert das Gerät Null-Referenzwerte für alle vier Wellenlängen unabhängig im nichtflüchtigen Speicher, sodass das Gerät zwischen den Testorten abgeschaltet werden kann, um Batterielebensdauer zu sparen. Es zeigt auch eine analoge 1-dB-Abweichungsanzeige und eine ungefilterte Anzeige für Echtzeit-Anpassungen von Spleißen an.

Das Messgerät speichert bis zu 999 Testergebnisse pro Wellenlänge, die auf einen PC hochgeladen werden können. Die LED-Quelle liefert die temperaturstabilisierte Lichtleistung, die das Power Meter für seine Messungen benötigt. Sie bietet Ausgangswellenlängen von 850 nm und 1300 nm über zwei LEDs, die wahlweise im CW-, 30-Hz-, 500-Hz- oder 2-kHz-Modus betrieben werden können.

### Technische Daten

Messgerät (Power Meter)::
Batterielaufzeit: 10 Stunden
Ladezeit: Langsam: 12–14 Stunden; Schnell: 1 Stunde
Detektor: Germanium
Anzeige: dB, dBm
Umgebung:
- Betriebstemperatur: -5 bis +45 °C
- Lagertemperatur: -10 bis +68 °C
- Luftfeuchtigkeit: 10 bis 90 % nicht kondensierend
Messbereich:
- 1300-1550 nm: +3 bis -60 dBm
- 850 nm: +8 bis -55 dBm
Auflösung: 0,01 dB
Leistungsstabilität: ±0,25 dB
Wellenlängen: 850 nm, 1300 nm, 1310 nm, 1550 nm
Anschlüsse: (1) ST
Stromversorgung: (4) AA-Alkalibatterien (nicht im Lieferumfang enthalten)
Abmessungen: 19,1 H x 9,5 B x 3,8 T cm
Gewicht: 0,5 kg

LED-Quelle::
Bandbreite: 35/170
Batterielaufzeit: 10 Stunden
Emitter: LED
Umgebung:
- Betriebstemperatur: -5 bis +45 °C
- Lagertemperatur: -10 bis +68 °C
- Luftfeuchtigkeit: 10 bis 90 % nicht kondensierend
Modulation: 30 Hz, 500 Hz, 2 kHz
Ausgangsleistung: -17 dBm Minimum
Stabilität: ±0,05/0,08 dB/8 Stunden
Wellenlänge: 850/1300 nm
Anschlüsse: (1) Paar ST
Stromversorgung: (1) 9-Volt-Alkalibatterie (im Lieferumfang enthalten)
Abmessungen: 17,1 H x 5,7 B x 3,8 T cm
Gewicht: 0,3 kg
