BlackBox VG-DVI DVI-D EDID Ghost content_copy

Der DVI-D EDID Emulator von BlackBox ist ein spezialisierter Adapter, der die Videoausgabe zwischen einer Quelle und einem Display optimiert, indem er die EDID-Daten (Extended Display Identification Data) des Displays emuliert. Diese Daten enthalten Informationen über die maximal unterstützte Auflösung, Farbtiefe und andere Displayeigenschaften, die von der Grafikkarte oder einem Video-Quellgerät benötigt werden, um die richtige Ausgabe einzustellen. Der Emulator ist besonders nützlich in Szenarien, in denen ein KVM-Switch, ein Signalverstärker oder ein anderes Zwischengerät die Kommunikation zwischen Quelle und Display unterbricht, sodass die Grafikkarte keine gültigen EDID-Daten empfängt und stattdessen eine reduzierte Auflösung ausgibt. Durch die EDID-Lernfunktion kann das Gerät die EDID-Daten eines angeschlossenen Displays erfassen und diese anschließend an die Quelle weiterleiten, um eine korrekte Videoausgabe zu gewährleisten.

Einsatzbereiche
Der EDID-Emulator wird in professionellen IT-Infrastrukturen eingesetzt, wo stabile und hochauflösende Videoübertragungen erforderlich sind. Typische Einsatzfälle sind KVM-Systeme, Videowand-Installationen, Konferenzräume oder Serverräume, in denen mehrere Displays über Switches oder Verlängerungen angeschlossen sind. In solchen Umgebungen kann es vorkommen, dass die Quelle (z. B. ein PC) keine gültige EDID-Erkennung durchführt, was zu einer Deaktivierung des Videoausgangs oder einer falschen Auflösungseinstellung führt. Der Emulator verhindert dies, indem er die EDID-Daten simuliert und somit die Quelle dazu bringt, die maximale Auflösung des Displays zu nutzen.

Funktionen und Ausstattung im Detail

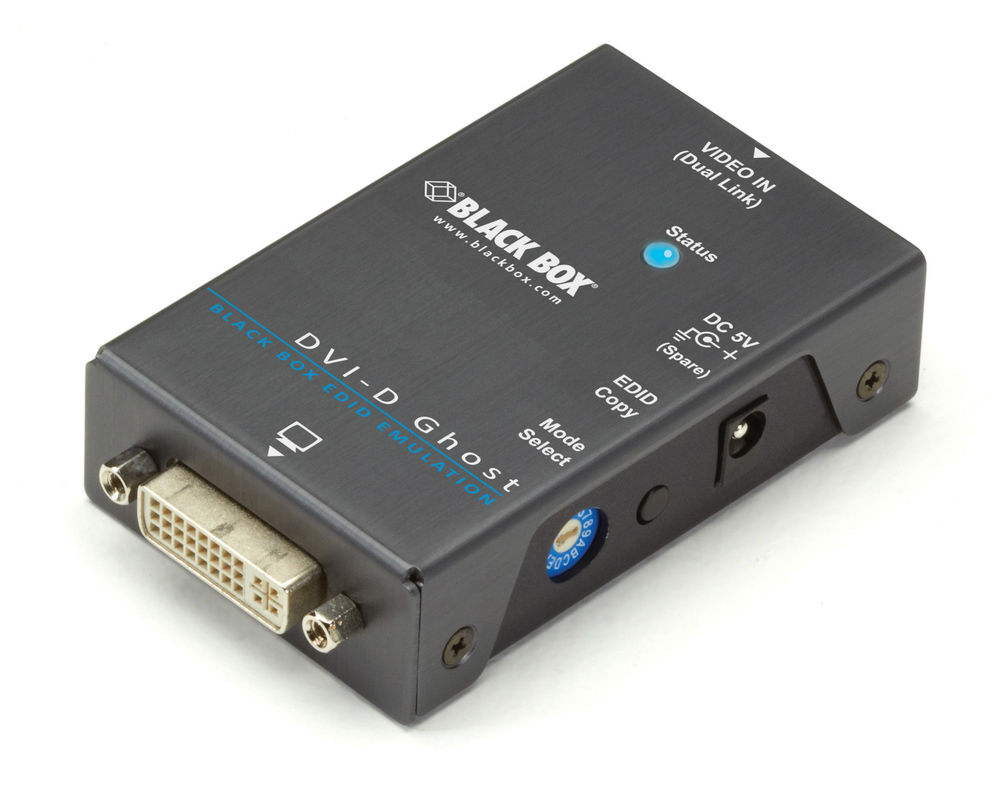

Das Gerät verfügt über zwei DVI-D (weiblich)-Anschlüsse, die es ermöglichen, das Gerät zwischen der Videoquelle und dem Display zu schalten. Die Ghost-Funktion speichert die EDID-Daten eines Displays und stellt sie bei Bedarf an die Quelle zurück, sodass die Videoquelle beim Start direkt mit den richtigen Einstellungen arbeitet. Der Emulator kann bis zu 15 verschiedene EDID-Datensätze speichern und verwaltet diese über einen integrierten Drehschalter, der eine manuelle Auswahl und einen direkten Vergleich der verschiedenen Auflösungseinstellungen ermöglicht. Dies ist besonders hilfreich bei der Fehlersuche oder bei der Anpassung an unterschiedliche Displays.

Technik verständlich erklärt
EDID (Extended Display Identification Data) ist ein Standard, der es einem Display ermöglicht, seine technischen Eigenschaften an eine Videoquelle (z. B. Grafikkarte) zu übermitteln. Ohne gültige EDID-Daten kann die Quelle nicht erkennen, welche Auflösung das Display unterstützt, und wählt oft eine niedrigere, kompatible Auflösung aus. Der EDID-Emulator übernimmt die Rolle des Displays und sendet die gespeicherten EDID-Daten an die Quelle, sodass diese die maximale Auflösung ausgibt, die das Display unterstützt. Die maximale Auflösung, die der Emulator unterstützt, beträgt 2560 x 1600 Pixel. Die Stromversorgung erfolgt über 5 VDC, wobei die Quelle keine speziellen Angaben zur Stromversorgung macht, obwohl die Stromversorgung im Betrieb erforderlich ist.

Kompatibilität und Zubehör
Der Emulator ist für alle Geräte konzipiert, die über einen DVI-D-Anschluss verfügen und EDID-Daten unterstützen. Er ist nicht spezifisch für bestimmte Marken oder Modelle, sondern arbeitet mit allen DVI-D-kompatiblen Displays und Quellen, die EDID-Protokolle verwenden. Die Verwendung in Kombination mit KVM-Switches, Signalverstärkern oder anderen Zwischengeräten ist ausdrücklich vorgesehen, um die Videoausgabe in komplexen Systemen zu stabilisieren.

Montage und Installation
Die Installation erfolgt durch einfaches Einbau des Emulators in die Videoverbindung zwischen Quelle und Display. Die Anschlüsse sind DVI-D (weiblich), sodass das Gerät direkt in die bestehende Verkabelung integriert werden kann. Die Bedienung erfolgt über den integrierten Drehschalter, der die Auswahl zwischen den gespeicherten EDID-Datensätzen ermöglicht.

Vorteile im Betrieb
Der Einsatz des EDID-Emulators führt zu einer stabilen und hochauflösenden Videoausgabe, auch in komplexen Netzwerken mit mehreren Zwischengeräten. Die manuelle Auswahl der EDID-Datensätze ermöglicht eine flexible Anpassung an unterschiedliche Displays. Die Speicherung von bis zu 15 EDID-Datensätzen erlaubt die Nutzung in Umgebungen mit mehreren Displaytypen. Die EDID-Lernfunktion verhindert, dass Quellen den Videoausgang deaktivieren, wenn kein Display erkannt wird, was insbesondere bei Systemen mit automatischer Startsequenz von Vorteil ist. Das Gehäuse ist aus Metall gefertigt, was eine robuste und langlebige Konstruktion gewährleistet.

Die Gewährleistung beträgt 3 Jahre Double Diamond™ (Standard), was auf die Zuverlässigkeit des Geräts hinweist.

Allgemein
Anschlüsse	2x DVI-D (weiblich)
Maximale Auflösung	2560 x 1600
Speicher	15 voreingestellte EDID-Datensätze
Stromversorgung	5 VDC
Gehäuse	Metall
Gewährleistung	3 Jahre Double Diamond™ (Standard)

---
