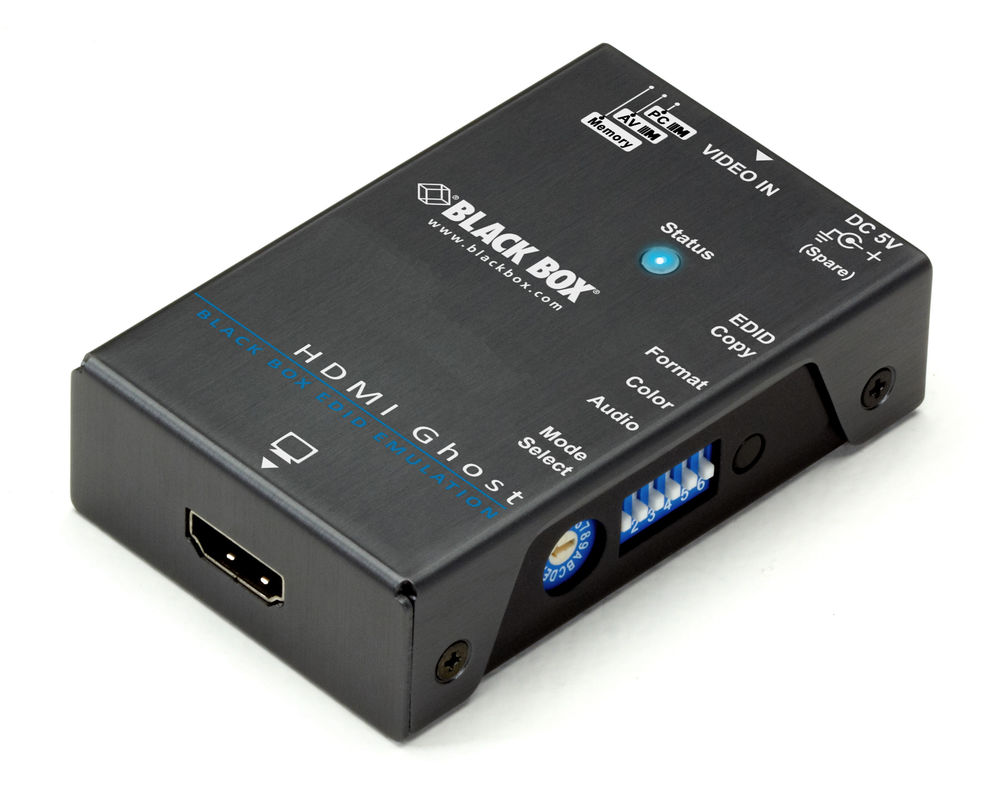

BlackBox VG-HDMI HDMI EDID Ghost content_copy

Der HDMI EDID Emulator (EDID Ghost) von BlackBox ist ein technisches Zubehörgerät zur Optimierung der Videoausgabe zwischen einer Quelle und einem Display. Es dient der Übertragung und Speicherung von EDID-Daten, die die technischen Fähigkeiten eines Displays beschreiben, um die Videoquelle auf die tatsächlichen Möglichkeiten des Bildschirms abzustimmen. Dies ist besonders nützlich, wenn zwischen Quelle und Display zusätzliche Komponenten wie KVM-Switches oder Verlängerungen eingeschaltet sind, die die direkte Kommunikation über EDID verhindern können. In solchen Fällen kann die Grafikkarte oder die Videoquelle nur eine reduzierte Auflösung ausgeben, obwohl das Display höhere Auflösungen unterstützt. Der EDID Ghost ermöglicht das Lernen, Kopieren, Emulieren und Klonen von EDID-Daten, um die optimale Bildqualität sicherzustellen.

Einsatzbereiche
Das Gerät wird in professionellen und privaten Anwendungen eingesetzt, wo eine präzise Anpassung der Videoausgabe erforderlich ist. Dazu gehören Anwendungen mit Blu-ray-DVD-Playern, Spielkonsolen, HD-Set-Top-Boxen, LCD-Displays und digitalen Fernsehern. Es ist besonders geeignet für Heimkino-Systeme, wo die Audio-Inventur-Funktion die EDID-Daten für Zwei-Kanal-, 5.1-Kanal- und 7.1-Kanal-Audio lernen kann, um die Audioausgabe korrekt an die Anlage anzupassen. Auch in IT-Umgebungen, in denen Computer über KVM-Switches an Monitore angeschlossen sind, verhindert die EDID-Lernfunktion, dass Videoports deaktiviert werden, wenn kein Display erkannt wird.

Funktionen und Ausstattung im Detail
Der EDID Ghost verfügt über drei Betriebsmodi: PC-Modus, AV-Modus und Speicher-Modus. Im Speicher-Modus kann das Gerät bis zu 15 verschiedene EDID-Datensätze speichern, die später wiederverwendet werden können. Die Ghost-Funktion speichert die EDID-Daten eines Displays und sorgt dafür, dass die Videoquelle beim Start die richtigen Einstellungen übernimmt. Ein eingebauter Drehschalter ermöglicht die manuelle Auswahl und den Vergleich verschiedener Videoauflösungen, was bei der Einstellung und Fehlersuche hilfreich ist. Die Audio-Inventur-Funktion erweitert die Funktionalität, indem sie die EDID-Daten für verschiedene Audioformate lernt, was für eine korrekte Audioausgabe in Mehrkanal-Systemen wichtig ist.

Technik verständlich erklärt
EDID (Extended Display Identification Data) ist ein Standard, der es einem Display ermöglicht, seine technischen Eigenschaften wie maximale Auflösung, Farbtiefe und unterstützte Videoformate an die Quelle zu übermitteln. Der EDID Ghost fungiert als Zwischenstufe, die diese Daten von einem Display lernt und an die Videoquelle weitergibt. Dadurch wird sichergestellt, dass die Quelle die höchste unterstützte Auflösung ausgibt, ohne dass manuelle Einstellungen am Gerät erforderlich sind. Die maximale Auflösung, die das Gerät unterstützt, beträgt 2048 x 1152 Pixel. Die Stromversorgung erfolgt über 5 VDC, wobei das Gerät auch über die Videoquelle betrieben werden kann, was eine externe Stromversorgung oft entbehrlich macht.

Kompatibilität und Zubehör
Das Gerät ist kompatibel mit einer Vielzahl von Quellen und Displays, darunter Blu-ray-DVD-Player, Spielkonsolen, HD-Set-Top-Boxen, LCD-Displays und digitale Fernseher. Die Anschlüsse bestehen aus zwei HDMI-Weibchen-Buchsen, die für die Verbindung zwischen Quelle und Display verwendet werden. Die DIP-Schalter ermöglichen die Auswahl von Audio-Kanal, Farbraum, Scansystem und Video-Typ, um die Ausgabe an spezifische Anforderungen anzupassen.

Montage und Installation
Die Installation erfolgt durch einfaches Einbau des EDID Ghost in die HDMI-Verbindung zwischen der Videoquelle und dem Display. Es ist kein Werkzeug oder zusätzlicher Aufwand erforderlich. Die Einstellungen werden über den Drehschalter und die DIP-Schalter vorgenommen, wobei die Lernfunktion durch einen bestimmten Vorgang aktiviert wird, der in der Bedienungsanleitung beschrieben ist. Die kompakte Bauform aus Metallgehäuse (2,1 cm H x 5,1 cm B x 8 cm T) ermöglicht eine flexible Platzierung, z. B. in einem Medienschrank oder hinter einem Display.

Vorteile im Betrieb
Der Einsatz des EDID Ghost führt zu einer zuverlässigen und optimalen Videoausgabe ohne manuelle Einstellungen. Die Speicherung von bis zu 15 EDID-Datensätzen ermöglicht die Nutzung mit verschiedenen Displays, ohne dass jedes Mal neu gelernt werden muss. Die Unterstützung von Mehrkanal-Audio durch die Audio-Inventur-Funktion verbessert die Kompatibilität in Heimkino-Systemen. Die Fähigkeit, über die Videoquelle betrieben zu werden, reduziert die Notwendigkeit für externe Stromversorgungen. Die 3-jährige Double Diamond™ Gewährleistung bietet zusätzliche Sicherheit für den Betrieb.

Allgemein
Anschlüsse	2x HDMI (weiblich)
Stromversorgung	5 VDC
Maximale Auflösung	2048 x 1152
Speicherfähigkeit	15 EDID-Datensätze
Betriebsmodi	PC-Modus, AV-Modus, Speicher-Modus
DIP-Schalter	Audio-Kanal, Farbraum, Scansystem, Video-Typ-Auswahl
Gehäuse	Metall
Audio-Inventur-Funktion	Zwei-Kanal-, 5.1-Kanal-, 7.1-Kanal-Audio
Gewährleistung	3 Jahre Double Diamond™
Betrieb über Videoquelle

---
