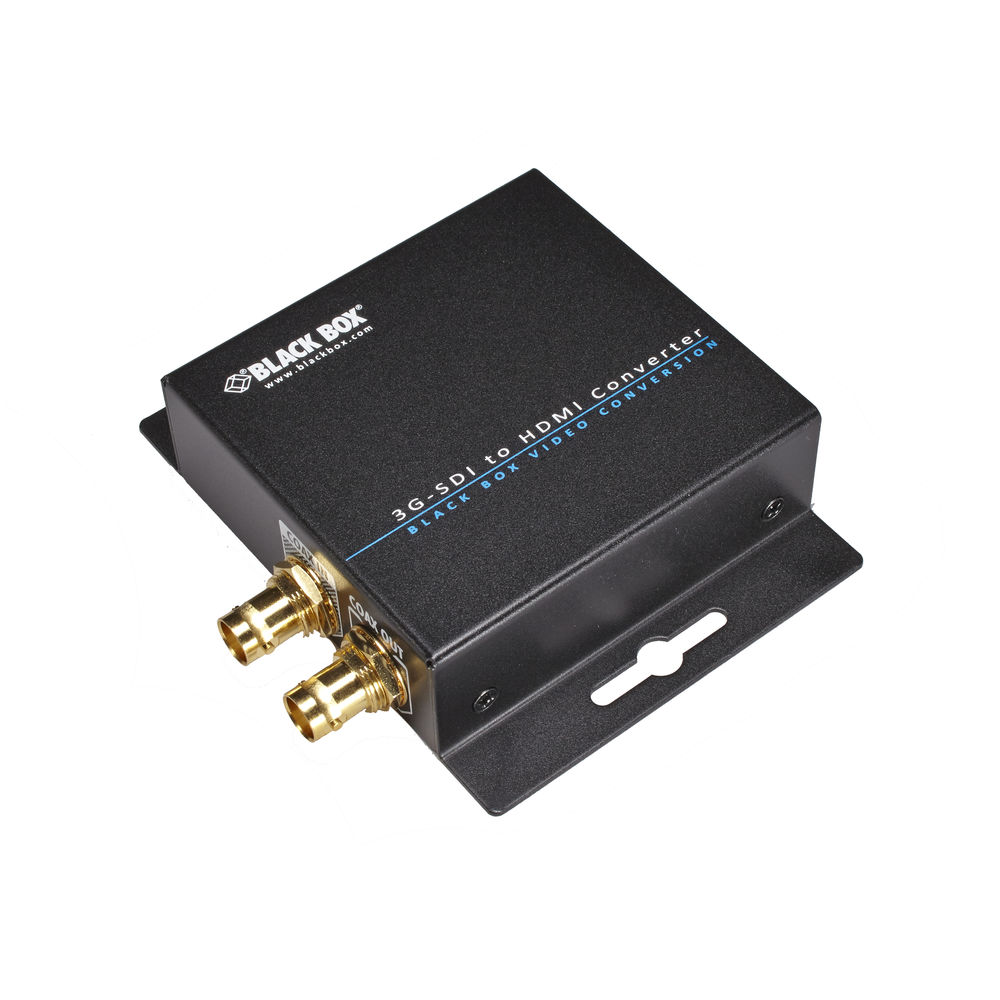

BlackBox VSC-SDI-HDMI 3G-SDI/HD-SDI zu HDMI Konverter

3G-SDI/HD-SDI zu HDMI-Konverter

Eine kostengünstige Möglichkeit, ein Standard-HDMI-Display anstelle eines teuren SDI-Bildschirms für SDI-Monitoring zu verwenden.

Dieser Konverter wandelt ein serielles digitales Interface-Videosignal (SDI) in ein HDMI-Signal um und ermöglicht so die Ausgabe auf einem HDMI®-Display. Er unterstützt 3G-SDI (3 Gbps), HD-SDI und SD-SDI über einen Koax-BNC-Anschluss und bietet eine Loop-Out-Funktion für lokale SDI-Monitore oder zum Daisychaining. Durch die Re-Clocking-Funktion sorgt der Konverter für ein stabilisiertes, jitterfreies SDI-Ausgangssignal. Die Wandmontagefunktion spart Platz und die Einrichtung ist ohne Software- oder Treiberinstallation möglich.

Gewährleistung: 3 Jahre Double Diamond™ (Standard)

Anwendungen:

Ideal für professionelle Video- und Broadcast-Anwendungen, ermöglicht dieser Konverter den Anschluss einer 3G-SDI-, HD-SDI- oder SD-SDI-Quelle zur Ausgabe auf einem HDMI-Display. So können herkömmliche HDMI-Bildschirme kostengünstig für die SDI-Videoüberwachung eingesetzt werden, etwa in TV-Studios, der Postproduktion oder im digitalen Kino.

SDI-Loopback:

Der Konverter bietet SDI-Loop-Out über einen zweiten Koaxanschluss, sodass ein 3G-SDI-Signal von einer Kamera gleichzeitig auf einem HDMI-Bildschirm und einem zweiten SDI-Gerät ausgegeben werden kann. Alternativ lässt sich das Signal per Daisychaining an weitere SDI-Geräte weiterleiten.

Audio:

Der 3G-SDI/HD-SDI zu HDMI-Konverter verarbeitet bis zu acht Audiokanäle, darunter 7.1- und 5.1-Kanal-Audio zusätzlich zum HDMI-Video. Falls das SDI-Quellgerät Mehrkanal-Surround-Sound oder Dolby® TrueHD-Audio unterstützt, gibt der Konverter dieselbe Anzahl an Kanälen über den HDMI-Anschluss aus.

Bitraten:

Für ältere und neuere SDI-Standards verarbeitet das Gerät Bitraten von 270 Mbps bis 2,97 Gbps.

Distanzen:

Die Kabelentzerrung kompensiert Signalverluste, wenn der Konverter in der maximalen Standarddistanz an eine SDI-Quelle angeschlossen wird*. Unterstützte Maximaldistanzen: 300 Fuß (90 m) für 3G-SDI, 500 Fuß (150 m) für HD-SDI und 1000 Fuß (300 m) für SD-SDI.

*Hinweis: Die maximale Entfernung hängt von den Eigenschaften und der Qualität des Kabels sowie dem Typ der SDI-Quelle ab.

Technische Daten:

• Unterstützte SDI-Auflösungen:
- SMTPE 424M: 3G-SDI 1080p bei 50/59,94/60 Hz (4:2:2)
- SMPTE 292M, 296M: HD-SDI 720p bei 50/59,94/60 Hz, 1080i bei 50/59,94/60 Hz, 1080p bei 23,98/24/25/29,97/30 Hz
- SMPTE 259M: SD-SDI NTSC 525 bei 59,94 Hz, PAL 625 bei 50 Hz

• Unterstützte SDI-Geschwindigkeiten: 270 Mbps, 1,4835 Gbps, 1,485 Gbps, 2,967 Gbps, 2,97 Gbps
• Unterstützte SDI-Standards: 3G-SDI, HD-SDI, SD-SDI
• Anschlüsse:
- SDI-Eingang: 1x BNC (75 Ohm)
- Lokales Loop-Out: 1x BNC (75 Ohm)
- HDMI-Ausgang: 1x HDMI (weiblich)

• Anzeigeleuchten: 2 LEDs: 1x Power, 1x Activity
• Benutzersteuerung: 2 externe DIP-Schalter für Audioformatierung und Konfiguration
• Stromversorgung:
- AC-Eingang: 100–240 VAC, 50–60 Hz, 0,8 Ampere
- Ausgang: 5 VDC, 4 Ampere
- Verbrauch: max. 3 Watt

• Abmessungen: 1,2 cm H x 7,6 cm B x 8,4 cm T (1,3 cm ( 0,5 Zoll ) H x 7,9 cm ( 3,1 Zoll ) B x 8,4 cm ( 3,3 Zoll ) T)
