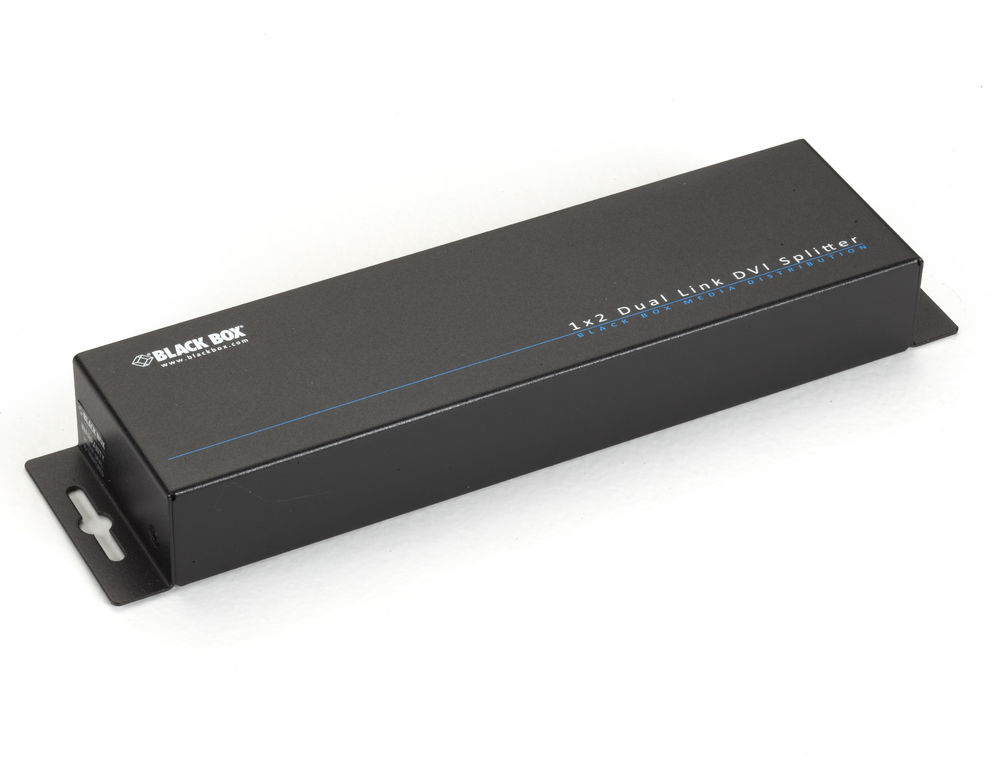

BlackBox VSP-DLDVI1X2 Dual-Link-DVI-D-Splitter 1x2 content_copy

Der Dual-Link DVI-D Splitter von BlackBox ist ein 2-Port-Splitter, der Dual-Link DVI-D-Videosignale verlustfrei auf zwei Ausgänge dupliziert. Er dient der gleichzeitigen Ansteuerung von zwei Displays aus einer einzigen Signalquelle und ist für Anwendungen konzipiert, bei denen eine hohe Bildqualität und Signalintegrität erforderlich sind. Typische Einsatzszenarien umfassen Digital Signage, Video-Broadcasting, Präsentationen sowie den Einsatz in Klassenzimmern und Studios. Das Gerät arbeitet nach dem DVI 1.1-Standard und unterstützt eine Video-Bandbreite von 300 MHz, was für die Übertragung hochauflösender Videosignale mit hoher Geschwindigkeit ausreicht. Die Signalübertragung erfolgt über TMDS-Signale mit einer Eingangsspannung von 1,2 Volt (Spitze-Spitze), während das DDC-Signal mit 5 Volt (Spitze-Spitze, TTL) angenommen wird.

Einsatzbereiche
Der Splitter ist für professionelle Umgebungen ausgelegt, in denen eine stabile und qualitativ hochwertige Bildwiedergabe auf mehreren Bildschirmen erforderlich ist. Er eignet sich besonders gut für Anwendungen im Bereich der Digital Signage, wo Inhalte gleichzeitig an mehreren Standorten gezeigt werden müssen, sowie in Studios und Klassenzimmern, wo Präsentationen oder Lehrinhalte an mehrere Monitore übertragen werden. Auch bei Video-Broadcasting-Anwendungen, bei denen eine redundante oder parallele Ausgabe von Videosignalen notwendig ist, wird der Splitter eingesetzt.

Funktionen und Ausstattung im Detail
Der Splitter verfügt über eine wählbare EDID-Lernfunktion, die über DIP-Schalter konfiguriert werden kann. Diese Funktion ermöglicht eine optimale Anpassung an die Displayeigenschaften und sorgt für eine kompatible Bildwiedergabe. Die EDID (Extended Display Identification Data) wird vom Splitter gelernt, um die Bildschirmeinstellungen wie Auflösung und Farbformat korrekt abzubilden. Zudem bietet das Gerät Schutz gegen elektrostatische Entladung (ESD), um die internen Komponenten vor Schäden durch statische Aufladung zu bewahren. Das robuste Metallgehäuse sorgt für mechanische Stabilität und ist für eine Wandmontage geeignet, was den Einsatz in permanenten Installationen erleichtert.

Technik verständlich erklärt
Die Signalübertragung erfolgt über den DVI-I-Standard, wobei der Splitter einen weiblichen DVI-I-Anschluss als Eingang und zwei weibliche DVI-I-Anschlüsse als Ausgänge besitzt. Dies ermöglicht die Verbindung mit einer Vielzahl von Geräten, die DVI-I unterstützen, einschließlich Grafikkarten und Monitoren. Die Video-Bandbreite von 300 MHz gewährleistet eine hohe Datenrate, die für die Übertragung von Full-HD- und höheren Auflösungen ausreichend ist. Die Stromversorgung erfolgt über einen AC-Eingang von 100–240 VAC, 50–60 Hz, wodurch das Gerät in verschiedenen Ländern mit unterschiedlichen Netzspannungen betrieben werden kann. Der interne Stromversorgungsblock liefert 5 VDC bei 4 A, wobei der maximale Stromverbrauch 20 Watt beträgt.

Kompatibilität und Zubehör
Der Splitter ist mit einem DB9-Seriellen-Anschluss (weiblich) ausgestattet, der für RS-232-Kommunikation genutzt wird, insbesondere für Firmware-Updates. Dies ermöglicht eine zukünftige Erweiterung der Funktionalität oder Fehlerbehebungen ohne Austausch des Geräts. Die Kompatibilität mit DVI-I-Anschlüssen erlaubt die Verwendung mit einer breiten Palette von Grafikkarten und Monitoren, die diesen Standard unterstützen.

Montage und Installation
Das Gerät ist für eine Wandmontage ausgelegt, wobei das Metallgehäuse eine stabile Befestigung ermöglicht. Die Installation erfolgt durch Anschluss des Videosignals am Eingang und Verbindung der beiden Ausgänge mit den Zielmonitoren. Die Konfiguration der EDID-Lernfunktion erfolgt über DIP-Schalter auf der Geräteoberseite.

Vorteile im Betrieb
Der Splitter bietet eine verlustfreie Signalübertragung ohne Qualitätsverlust, was für professionelle Anwendungen entscheidend ist. Die ESD-Schutzfunktion erhöht die Zuverlässigkeit, insbesondere in Umgebungen mit hoher elektrostatischer Belastung. Die Wandmontagefähigkeit und das robuste Metallgehäuse sorgen für eine dauerhafte und sichere Installation. Die wählbare EDID-Lernfunktion ermöglicht eine flexible Anpassung an verschiedene Displaytypen, was die Kompatibilität erhöht. Die breite Spannungsversorgung (100–240 VAC) macht das Gerät weltweit einsetzbar.

Gewährleistung
Das Gerät ist mit einer 3-jährigen Double Diamond™-Gewährleistung ausgestattet, die den Standard-Schutz des Herstellers darstellt.

Allgemein
DVI-Standard	DVI 1.1
Video-Bandbreite	300 MHz
Eingang DDC-Signal	5 V
Eingang TMDS-Signal	1,2 V
Anschlüsse Videoeingang	1x DVI-I (weiblich)
Anschlüsse Videoausgang	2x DVI-I (weiblich)
Serieller Anschluss	1x DB9 (weiblich, RS-232)
AC-Eingang	100–240 VAC
Frequenzbereich AC-Eingang	50–60 Hz
Stromverbrauch (max.)	20 Watt
Ausgangsspannung	5 VDC
Ausgangsstrom	4 A
Gehäuse	Metall
EDID-Lernfunktion	über DIP-Schalter wählbar
Gewährleistung	3 Jahre Double Diamond™
Wandmontage
ESD-Schutz

---
