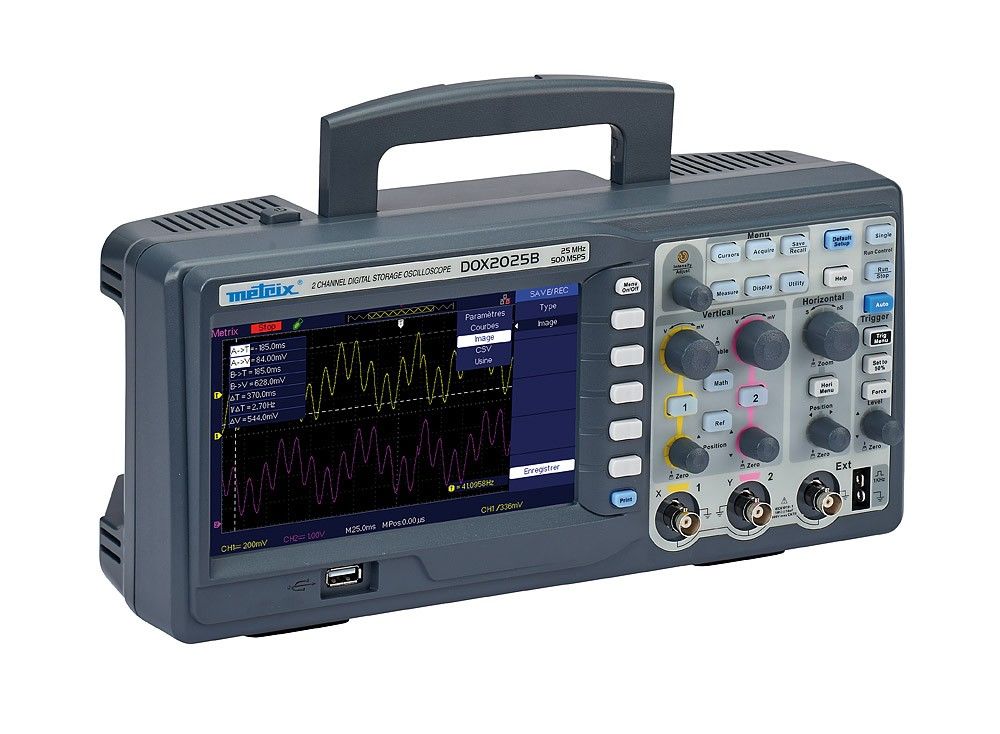

Chauvin Arnoux DOX2025B DOX 2025B Dig. Oszilloskop 2x25 MHz, Farbdisplay, USB, Ethernet

Highlights:

• Digitales Tisch-Oszilloskop mit 2 Kanälen für Bandbreiten bis 25 MHz und großem Panorama-Farbbildschirm
• Maximale Abtastrate von 500 MS/s im Single Shot Modus (1 Kanal) und 50 GS/s bei Wiederholung
• 12 Messbereiche mit vertikaler Empfindlichkeit von 2 mV/div bis 10 V/div
• Gleichzeitig 32 automatische Messungen auf dem Bildschirm und manuelle Cursormessungen
• 5 MATH-Funktionen (inkl. FFT) zur detaillierten Echtzeit-Analyse auf 2 verschiedenen Anzeigen
• Vielzahl erweiterter Funktionen: Digitale Filter, Autokalibrierung, Pass/Fail, ROLL, RECORDER, …
• Mehrere Kommunikations-Schnittstellen für Datenübertragung an PC mit der Software EASYSCOPE

Beschreibung:

Die digitalen Tisch-Oszilloskope der METRIX-Serie DOX 2000B sind kompakt, leicht zu bedienen und speziell für Laboranwendungen entwickelt. Sie bieten zwei Kanäle mit einer Bandbreite von bis zu 25 MHz und eine maximale Abtastrate von 500 MS/s im Single Shot Modus bei einem Kanal und 50 GS/s bei wiederholter Abtastung. Ein großzügiger 7-Zoll-Farbbildschirm mit 800x480 WGA-Auflösung zeigt bis zu 16 Teilungen in der X-Achse und ist individuell anpassbar, um optimale Lesbarkeit und Bedienkomfort zu gewährleisten.

Mit 12 Messbereichen für vertikale Empfindlichkeit von 2 mV/div bis 10 V/div und 5 MATH-Funktionen inklusive FFT ermöglicht dieses Oszilloskop eine präzise Echtzeit-Analyse und eine gleichzeitige Darstellung mehrerer Kurven. Es bietet 32 automatische Messungen sowie manuelle Cursormessungen, sodass genaue Analysen direkt auf dem Bildschirm möglich sind. Dank digitaler Filter, einer Autokalibrierungsfunktion, der praktischen PASS/FAIL-Funktion und einem integrierten Recorder ist das Gerät vielseitig für verschiedene Testanforderungen einsetzbar.

Zusätzliche Schnittstellen wie USB, Ethernet und RJ45 ermöglichen eine nahtlose Datenübertragung an den PC, unterstützt durch die EASYSCOPE-Software, die eine Fernsteuerung und das Speichern von Kurvendaten und Screenshots erlaubt. Mit einem ergonomischen Handgriff und stabilen rutschfesten Füßen lässt sich das Oszilloskop leicht transportieren und sicher auf dem Arbeitstisch platzieren.

Technische Daten:

• Bildschirm: 7-Zoll-LCD-Farbdisplay, WGA-Auflösung 800×480
• Bedienersprachen: Dialog in 5 Sprachen + Kontexthilfe in FR/EN
• Messwerterfassung: 2 Kanäle + Ext. Trigger und komplexe Triggerfunktionen
• Vertikale Auflösung: 8 Bit (0,4 %)
• Messbereiche: 12 vertikale Bereiche (2 mV/div bis 10 V/div), horizontale Zeitbasis von 25 ns/div bis 50 s/div
• Abtastrate: Single Shot = 250 MS/s (2 Kanäle), 500 MS/s (1 Kanal) / Wiederholung = 10 GS/s
• Maximale Speichertiefe: 32K Punkte
• Kommunikation: USB, Ethernet und RJ45 für PC-Anbindung
• Schutzklasse: IEC 61010-1 / 300 V CAT II
• Zusätzliche Funktionen: 5 MATH-Funktionen inkl. FFT, Autokalibrierung, Pass/Fail-Test, Recorder-Modus
