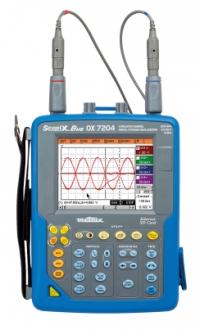

Chauvin Arnoux OX7204-BUS OX 7204 Tragbares Oszilloskop 4x200 MHz, SD-Karte, Farbe, Feldbus-Analysator

Beschreibung
Das Scopix III-Bus ist ein autonomes Oszilloskop mit 4 vollkommen isolierten Kanälen für 600 V mit einer Bandbreite von 200 MHz. Der erweiterte Speicher mit einer Speichertiefe von 50.000 Messungen sorgt für eine beträchtliche Verlängerung der Erfassungsdauer.

OSZILLOSKOP + MULITMETER + DATENLOGGER + PRÜFER FÜR FELDBUSSE

Bedienung: Berührungsempfindliche 14,5 cm ( 5,7 Zoll )-TFT-Anzeige, monochrom oder Farbe, Hintergrundbeleuchtung für bessere Lesbarkeit
Navigation: 33 Direkt-Befehlstasten / Windows nachempfundene Menüs / berührungsempfindlich.

Das Digital-Oszilloskop für 200 MHz mit 4 Kanälen, das wie die ganze SCOPIX-Serie über einzigartige Funktionen verfügt, ist ein Messgerät mit mehreren Betriebsarten und geringem Platzbedarf, das dank des 12-Bit-Wandlers (2,5 GSA/s) enorm leistungsfähig ist.

Neben den komplexen Triggerfunktionen (Impulsbreite, Delay, Ereigniszählung, TV) verfügt das Scopix III über eine automatische Triggerung und Speicherung von Fehlern anhand einer Triggerschwelle.

Das OSZILLOSKOP verfügt über Standard- und komplexe MATH-Funktionen, mit denen für jeden Signalverlauf eine Berechnungsfunktion sowie eine vertikale Skalierung mit der Definition einer physikalischen Einheit festgelegt werden.
Dank der FFT sind eine Analyse der Oberschwingungen, von Signalverzerrungen und impulsförmigen Signalen und die Lokalisierung von Rauschquellen in logischen Schaltkreisen effizient möglich.
Das digitale TRMS-MULTIMETER mit mehreren Kanälen und 8.000 Punkte-Anzeige für 200 kHz misst Amplituden, Widerstände, Kapazitäten, Frequenzen, Temperaturen und wird für Durchgangsprüfungen und Bauteiletests verwendet. Sein Datenlogger hat ein Erfassungsintervall von 5 min bis 24 h.
DerFUNKTIONSPRÜFER für FELDBUSSE mit 2 Kanälenzum Prüfen der einwandfreien Funktion der physischen Schicht, d. h. der Übertragungsqualität, nach geltenden Normen.

DerDIGITAL-DATENLOGGER mit 4 Kanälen (optional) hat eine Auflösung von 500 µs zwischen 2 Messungen bei einer Erfassungsdauer von bis zu einem Monat und ermöglicht eine Überwachung mit Schwellwerten.

Schnelles Laden in 2 Std.; Batteriebetriebsdauer bis 8 Std.
Das patentierte Plug-and-Play-System PROBIX stellt eine schnelle und fehlerfreie Inbetriebnahme des Geräts sicher. Die Koeffizienten, Messbereiche und Einheiten der Sensoren, sowie die Kanalkonfiguration werden automatisch eingestellt. Sonden und Adapter werden beim Anschließen sofort erkannt.

Mehrere Schnittstellen zur Datenübermittlung: Mit der RS232/USB- und der Ethernet-Netzschnittstelle mit ScopeNet-Webserver (ausgenommen BUS-Modus) kann aus der Ferne auf das Gerät zugegriffen werden, d. h. Graphen und Screenshots lassen sich ohne zusätzliche Software übermitteln.
Unabhängig vom verwendeten Webbrowser kann auf dem SCOPIX über den integrierten Webserver ScopeNet zugegriffen werden und

eine ScopeNet-ANDROID-Anwendung ist im Google Store erhält.
