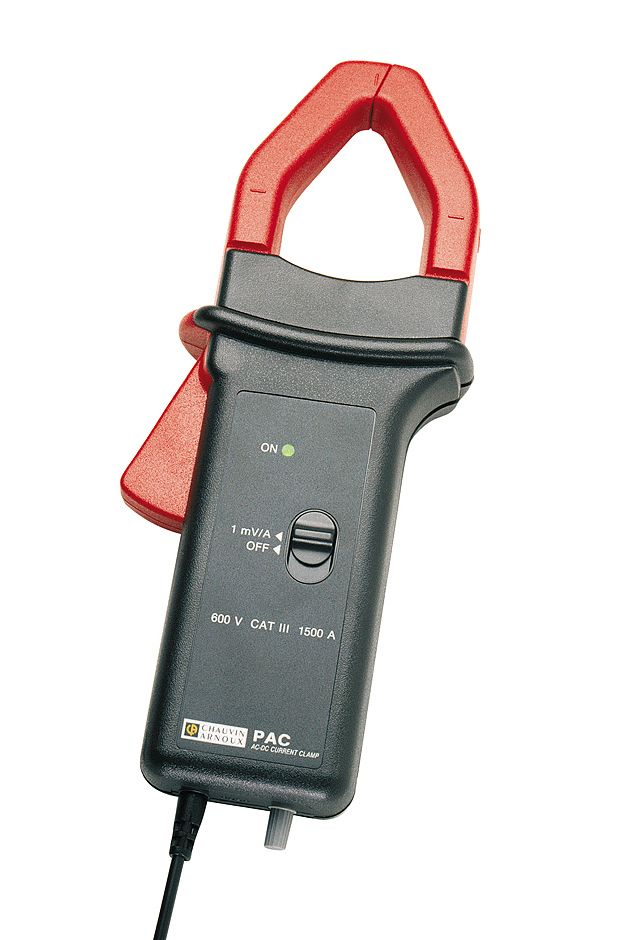

Chauvin Arnoux P01120079B Zange PAC93 content_copy

Die PAC93 AC/DC-Stromzange von Chauvin Arnoux ist ein Messzubehör für die nicht-invasive Messung von Wechsel- und Gleichströmen in elektrischen Anlagen. Sie wird speziell für den Einsatz mit verschiedenen Multimetern und Leistungsschreibern der Hersteller C.A und PEL entwickelt und nutzt den Hall-Effekt zur Strommessung, wodurch sowohl Wechselstrom (AC) als auch Gleichstrom (DC) erfasst werden können. Die Zange ist für den Einsatz in industriellen und technischen Umgebungen konzipiert, wo eine sichere und präzise Strommessung erforderlich ist.

Einsatzbereiche
Die Stromzange PAC93 eignet sich für den Einsatz in elektrischen Anlagen, bei der Wartung und Instandhaltung von Maschinen, in der Energieverteilung sowie bei der Überwachung von Stromverbräuchen. Sie wird häufig in Kombination mit digitalen Multimetern wie den Modellen C.A 8331, 8333, 8336, 8436, 8332B, 8334B, 8335, 8435, 8345, 8220 und 8230 sowie mit PEL-Leistungsschreibern (z. B. PEL 51/52, PEL 10X/11X) verwendet. Die Messbereiche variieren je nach verbundenem Gerät: So beträgt der AC-Messbereich bei den meisten Geräten 1 A bis 1000 A, während der DC-Messbereich bis zu 1300 A reicht. Bei einigen Modellen wie C.A 8220/8230 beginnt der AC-Bereich bei 10 A, und der DC-Bereich endet bei 1200 A.

Funktionen und Ausstattung im Detail
Die Zange verfügt über einen Umschließungsdurchmesser von 39 mm, was ausreicht, um einzelne Leiter oder zwei Leiter mit einem Durchmesser von jeweils 25 mm zu umschließen. Dies ermöglicht die Messung in engen Installationen oder bei mehreren Leitern nebeneinander. Die Messleitungen haben eine Länge von 3,5 m, was eine ausreichende Reichweite für den Einsatz in Schaltschränken oder auf Baustellen bietet.

Technik verständlich erklärt
Die PAC93 nutzt den Hall-Effekt, einen physikalischen Effekt, bei dem ein Magnetfeld durch einen Stromfluss erzeugt wird. Ein Hall-Sensor in der Zange detektiert dieses Magnetfeld und wandelt es in ein elektrisches Signal um, das proportional zum gemessenen Strom ist. Dies ermöglicht eine kontaktlose Messung ohne Unterbrechung der Stromversorgung. Die Zange ist für die Messung von Wechselstrom (AC) im Bereich von 1 A bis 1000 A und Gleichstrom (DC) von 1 A bis 1400 A ausgelegt. Die Messgenauigkeit und Stabilität werden durch die Hall-Technologie gewährleistet, die auch bei schwankenden Lasten zuverlässig arbeitet.

Kompatibilität und Zubehör
Die Stromzange ist kompatibel mit einer Reihe von Messgeräten der Marke Chauvin Arnoux (C.A) und PEL. Die genauen Messbereiche hängen vom verbundenen Gerät ab: So erlauben die Modelle C.A 8331, 8333, 8336, 8436, 8332B, 8334B, 8335, 8435 und 8345 einen AC-Bereich von 1 A bis 1000 A und einen DC-Bereich von 1 A bis 1300 A. Bei den Modellen C.A 8220 und 8230 beginnt der AC-Bereich bei 10 A, und der DC-Bereich endet bei 1200 A. Die Zange ist nicht für den Einsatz mit anderen Geräten vorgesehen, es sei denn, die Kompatibilität ist explizit in den technischen Daten genannt.

Montage und Installation
Die Montage erfolgt durch einfaches Umklammern der zu messenden Leitung mit der Zange. Die Messleitungen werden an das jeweilige Messgerät angeschlossen. Die Zange ist für den Einsatz in Schaltschränken, auf Baustellen oder in industriellen Anlagen geeignet. Die Sicherheitsnorm IEC 61010 wird mit der Kategorie CAT III – 600 V und CAT IV – 300 V erfüllt, was die Verwendung in elektrischen Anlagen mit entsprechender Spannungsklasse ermöglicht. Die Zange ist somit für den Einsatz in der industriellen Elektrotechnik und im Energiebereich geeignet.

Vorteile im Betrieb
Die PAC93 bietet eine schnelle und sichere Strommessung ohne Unterbrechung der Stromversorgung. Die lange Betriebsdauer von 120 Stunden bei einer Alkalibatterie reduziert die Notwendigkeit häufiger Batteriewechsel. Die Kombination mit verschiedenen Messgeräten erweitert die Einsatzmöglichkeiten. Die robuste Bauweise und die Einhaltung der Sicherheitsnormen sorgen für einen zuverlässigen Betrieb in anspruchsvollen Umgebungen. Die Garantie beträgt 2 Jahre.

Eigenschaften
Strombereich AC	1 A 1 000 A
Strombereich DC	1 A 1 400 A
Betriebsdauer	120 Stunden mit einer Alkalibatterie
Umschließungsdurchmesser von	1 x Ø 39 mm oder 2 x 0,25 mm
IEC 61010	CAT III – 600 V / Cat IV - 300 V
Abmessungen	236.5 x 97 x 44 mm
Gewicht	540 g
Messleitungslänge	3,5 m
Garantie	2 Jahre

---
