Chauvin Arnoux P01120314 Zange C112 LDA 1000/1 content_copy

Der Zangenstromwandler C112 von Chauvin Arnoux ist ein präzises Messgerät zur Erfassung von Wechselströmen im Bereich von 1 mA bis 1200 A. Er gehört zur „C“-Serie und ist speziell für Anwendungen in Industrie- und Bürogebäuden konzipiert, wo eine hohe Messgenauigkeit und Sicherheit erforderlich sind. Das Gerät ermöglicht CAT III 600 V-Messungen, was es für den Einsatz an elektrischen Installationen in Betrieben und Dienstleistungseinrichtungen geeignet macht. Die Zange verfügt über einen Umschließungsdurchmesser von 52 mm, der es erlaubt, die meisten Leiter in typischen Anlagen zu erfassen, ohne dass eine Unterbrechung der Stromversorgung notwendig ist.

Einsatzbereiche
Der C112 ist ideal für präzise Wechselstrommessungen in industriellen und gewerblichen Elektroinstallationen. Er eignet sich insbesondere für Leistungsmessungen, bei denen eine hohe Linearität und geringe Phasenverschiebung erforderlich sind. Die Anwendungsbereiche umfassen die Überwachung von Stromverbräuchen, die Diagnose von Fehlern in elektrischen Anlagen sowie die Kalibrierung und Validierung von Messgeräten. Die Sicherheitskategorie CAT III 600 V macht ihn für Messungen an Verteilungsleitungen und Hauptleitungen in Gebäuden geeignet.

Funktionen und Ausstattung im Detail
Der C112 ist mit einem µ-Metall-Kern ausgestattet, der eine hohe Linearität gewährleistet und die Genauigkeit bei Leistungsmessungen verbessert. Die runde Form der Zangenbacken und die gleichmäßige Spulenwicklung sorgen für eine minimale Phasenverschiebung und hohe Messgenauigkeit. Das Gerät verfügt über ein Pendel-Gelenksystem, das die magnetischen Elemente präzise justiert, und ein patentiertes Unterstützungssystem, das eine progressive, stufenlose Öffnung der Zangenbacken ermöglicht. Dies erleichtert die Handhabung und reduziert die Anstrengung beim Öffnen und Schließen der Zange.

Technik verständlich erklärt
Der Zangenstromwandler arbeitet nach dem Prinzip des Stromtransformators. Der zu messende Leiter wird in die Zange eingelegt, wodurch ein magnetisches Feld erzeugt wird, das im Kern der Zange induziert wird. Dieses Feld wird über die Spule in ein proportionales Ausgangssignal umgewandelt, das über die 4-mm-isolierten Buchsen abgegeben wird. Das Übersetzungsverhältnis beträgt 1000:1, was bedeutet, dass ein Strom von 1000 A am Eingang ein Ausgangssignal von 1 A erzeugt. Die typische Genauigkeit liegt bei ≤ 0,3 %, was für präzise Messungen in technischen Anwendungen ausreicht. Die Ausgangsbuchsen sind mit Überspannungsschutz ausgestattet, um das angeschlossene Messgerät zu schützen.

Kompatibilität und Zubehör
Der C112 ist kompatibel mit einer Vielzahl von Messgeräten, darunter Multimeter, Leistungsmesser, Aufzeichnungsgeräte und Oszilloskope. Die 4-mm-Buchsen ermöglichen eine sichere und standardisierte Verbindung. Als passendes Zubehör wird ein Satz von zwei Adaptern BNC-Buchse/4mm-Stecker angeboten, die eine Verbindung zu Geräten mit BNC-Anschlüssen ermöglichen. Diese Adapter erweitern die Einsatzmöglichkeiten des C112 in Systemen, die BNC-Steckverbindungen verwenden.

Montage und Installation
Die Montage erfolgt durch einfaches Einlegen des zu messenden Leiters in die Zange. Die Zange wird um den Leiter geschlossen, wobei das Pendel-Gelenksystem und das progressive Öffnungssystem eine einfache und sichere Handhabung gewährleisten. Es ist keine zusätzliche Montage oder Installation erforderlich. Die Zange kann direkt an der Leitung betrieben werden, ohne dass die Stromversorgung unterbrochen werden muss.

Vorteile im Betrieb
Der C112 bietet eine hohe Messgenauigkeit, geringe Phasenverschiebung und eine robuste Konstruktion. Die ergonomische Gestaltung mit integriertem Öffnungssystem reduziert die körperliche Belastung beim Einsatz. Die Sicherheitszulassung nach IEC 61010, CAT III 600 V, gewährleistet einen sicheren Betrieb in industriellen Umgebungen. Die 4-mm-Buchsen mit Überspannungsschutz schützen das angeschlossene Gerät vor transienten Spannungsüberhöhungen. Die Zange ist für den Einsatz in Umgebungen mit einer Betriebstemperatur von -10 °C bis +50 °C ausgelegt und kann in einer relativen Luftfeuchtigkeit von 0 bis 85 % RH betrieben werden.

Lieferumfang
Der Lieferumfang umfasst die Strommesszange C112 und die Bedienungsanleitung.

Sicherheit und Normen
Das Gerät entspricht den Sicherheitsanforderungen der Norm IEC 61010 und ist für den Einsatz in der Sicherheitskategorie CAT III 600 V zugelassen. Die Schutzart IP40 schützt vor Berührung mit beweglichen Teilen und vor Festkörpern größer als 1 mm. Die Zange ist für den Einsatz in Umgebungen mit einer Betriebstemperatur von -10 °C bis +50 °C ausgelegt und kann in einer relativen Luftfeuchtigkeit von 0 bis 85 % RH betrieben werden. Die maximale Betriebshöhe beträgt 2000 m über Meeresspiegel.

Abmessungen und Gewicht

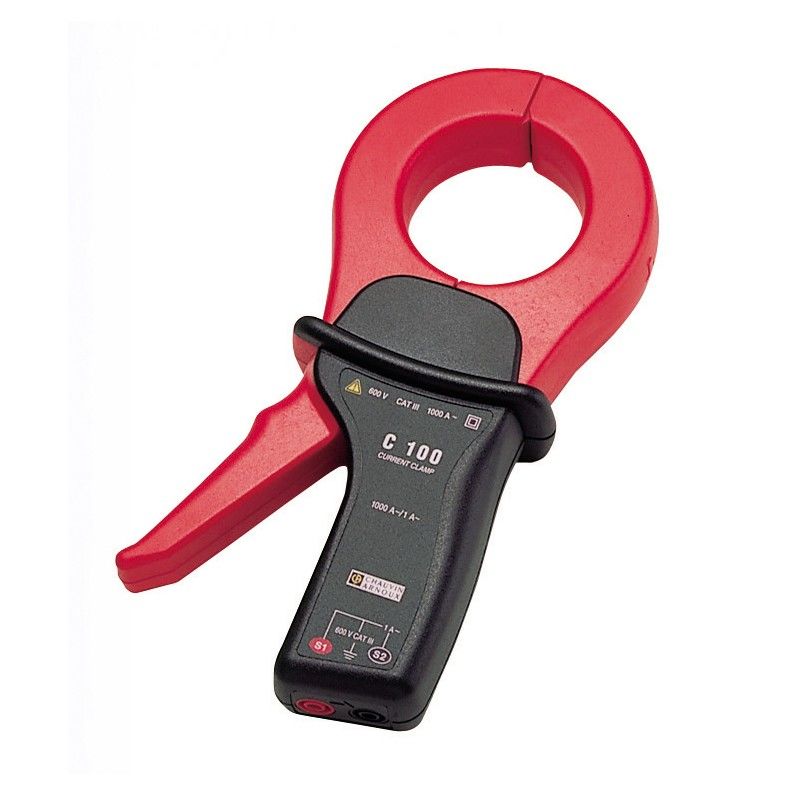

Die Abmessungen der Zange betragen 216 mm (Länge) × 111 mm (Breite) × 45 mm (Höhe). Das Gewicht beträgt 550 g. Die Farbgebung ist dunkelgrau mit roten Zangenbacken. Die maximale Öffnung der Zangenbacken beträgt 53 mm, wobei der maximale Umschließungsdurchmesser für Leiter 52 mm beträgt. Für Busleiter ist die Zange für einen einzelnen Busleiter von 50 mm × 5 mm oder vier Busleiter von 30 mm × 5 mm ausgelegt.

Allgemein
Nennstromstärke	1 mA bis 1200 A AC
Umschließungsdurchmesser	52 mm
Übersetzungsverhältnis	1000/1
Typische Genauigkeit	≤ 0,3 %
Ausgangssignal	Wechselstrom
Ausgang	4-mm-isolierte Buchsen mit Überspannungsschutz
Sicherheit	IEC 61010, CAT III 600 V
Schutzart	IP40
Bandbreite	30 Hz bis 10 kHz
Maximale kontinuierliche Strombelastung	1000 A
Maximale Strombelastung für 40 Minuten	1200 A
Lastimpedanz	≤ 15 Ω
Betriebsspannung	600 VRMS
Common-Mode-Spannung	600 V
Betriebstemperatur	-10 bis +50 °C
Relative Luftfeuchtigkeit	0 bis 85 % RH
Öffnung der Zangenbacken	53 mm
Busleiterkompatibilität	1 Busleiter 50x5 mm oder 4 Busleiter 30x5 mm
Selbstlöschfähigkeit	UL94 V0
Drop-Test	1 m
Stoßfestigkeit	100 g
Vibrationstest	5/15 Hz 1,5 mm; 15/25 Hz 1 mm; 25/55 Hz 0,25 mm

---
