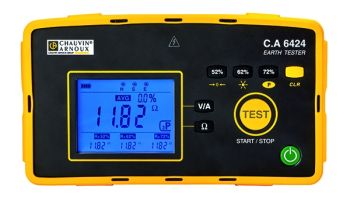

Chauvin Arnoux P01127014 CA 6424 Erdungsmesser content_copy

Highlights:

• Einfacher Erdungsmesser für die 2- bzw. 3-polige Erdungswiderstandsmessung bis 50 kΩ, ideal für hohe Bodenwiderstände
• Robustes und wasserdichtes Gehäuse für intensive Feldeinsätze
• Messwertstabilisierung und dauerhafte Anzeige durch internen Filter
• Unterstützung bei der Platzierung der Hilfserder – Berechnung von Mittelwerten (52%/62%/72%) und Abweichung
• Messung von Ableitströmen ab 0,5 mA mit optionaler Stromzange G72
• Keine Messungen bei gefährlichen Fremdspannungen (mit Warnleuchte)
• Wiederaufladbare Akkus, aufladbar über Netzteil, USB-Anschluss oder 12 V-Kfz-Steckdose

Beschreibung:

Stärken:

• Widerstandsmessung im 2-Pol-Modus bis 50 kΩ und Erdungsmessung im 3-Pol-Modus bis 50 kΩ, auch bei hochohmigem Gelände
• Spannungsmessung bis 600 V
• Unterstützung bei der Platzierung der Stäbe: Durchschnittswerte und Reichweiten von 52%, 62% und 72%
• Messung von Ableitströmen und Phasenströmen mit der optionalen G72-Stromzange (0,5 mA bis 60 A)
• Automatische Stabilisierung der Messungen

Produktbeschreibung:

Der CA 6424-Erdungsprüfer ist ein robustes, wasserdichtes Gerät, das speziell für intensive Feldeinsätze entwickelt wurde. Es bietet eine sichere und benutzerfreundliche Bedienung bei 2- und 3-Pol-Erdungsmessungen. Farbige und textlich markierte Anschlüsse helfen dabei, Anschlussfehler zu vermeiden.

Zusätzlich zu Erdungsmessungen ermöglicht das Gerät Spannungsmessungen bis 600 V und die Bestimmung des RH-Stab-Widerstands. Eine spezielle Funktion unterstützt die optimale Platzierung der Stäbe durch Berechnung von Mittelwerten und Reichweiten.

Das beleuchtete, dreifache Display zeigt Messergebnisse, Messfehler, gespeicherte Werte und zusätzliche Informationen gleichzeitig an. Ein NOISE-Symbol warnt vor Störspannungen, und eine Warnlampe weist auf gefährliche Fremdspannungen hin.

Technische Daten:

• Spannungsmessung: 0 bis 600 V
• Widerstandsmessung (2-Pol): 0,05 Ω bis 50 kΩ
• Erdungsmessung (3-Pol): 0,5 Ω bis 50 kΩ
• Messmodi: Einzel- oder kontinuierliche Messung
• Widerstand des RH-Stabs: Messbar
• Spannungsmessung USE: Integriert
• Strommessung mit G72-Zange: 0,5 mA bis 60 A
• Automatische Abschaltung: Deaktivierbar
• Stromversorgung: Wiederaufladbare NiMH-Akkus, aufladbar über Netzteil, USB oder Kfz-Zigarettenanzünder
• Normen: Erfüllt IEC 61557-1 und IEC 61557-4

Weitere Merkmale:

• Robustes, wasserdichtes Gehäuse
• Beleuchtetes dreifaches Display für klare Ablesbarkeit
• Unterstützt intensive Feldeinsätze

Eigenschaften
Bereich	0,1-600V
Auflösung	0,1V
Genauigkeit	± (1%L + 1 pt)
Kabelkompensation	bis zu 5 Ω
Messfrequenz	128 Hz oder 256 Hz
Leerlaufspannung	± 10 V Spitze
Messmodus	Einzelaufnahme oder kontinuierlich
Speicher	Register RE @ 62%; RE @ 52%; RE @ 72%
Durchschnittsberechnung	Durchschnittsberechnung und % Abweichung vom Durchschnitt
Anzeige	LCD Custom 206 Segmente hintergrundbeleuchtet
Stromversorgung	6 x NiMH-Akkus, Ladezeit ca. 6 h
Ladegerät	Intern über das mitgelieferte AC-Netzteil / USB
Automatische Abschaltung	Deaktivierbar
Autonomie	> 1.500 Erdmessungen 3P bei 100 Ω
Abmessungen / Gewicht	223 x 126 x 70 mm / 1 kg
Umgebung	Verwendung: -10 bis +50°C / Lagerung: -40 bis +70°C (ohne Batterien oder Akkus)
Schutz	Bis zu 600 V an einem der 3 Eingangsanschlüsse
IP / IK-Index	IP 65 gemäß IEC 60529 / IK 04 gemäß IEC 50102
Falltest	1 Meter gemäß IEC 61010-1
Normen / Elektrische Sicherheit	EMV: IEC 61326-1; IEC 61010-2-030 / 600 V CAT IV
IEC 61557-Konformität	IEC 61557-1 und IEC 61557-5

---
