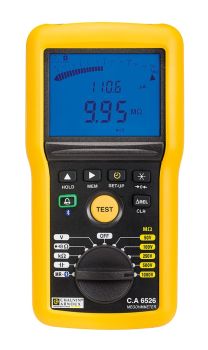

Chauvin Arnoux P01140826 CA 6526 Isolationsmesser content_copy

Highlights:

• Digitaler Isolations- und Durchgangsprüfer für Isolationswiderstandsmessungen bis 200 GΩ für die industrielle Wartung
• 5 Prüfspannungen (50 V / 100 V / 250 V / 500 V / 1000 V) für eine Vielzahl von Anwendungen
• Normgerechte Durchgangsprüfung mit 200 oder 20 mA Prüfstrom und Messleitungskompensation zur Erhöhung der Genauigkeit
• 4 Messmodi: Manuell, Dauerbetrieb, Timer, PI / DAR
• Berechnung der Güteparameter DAR (Dielektrisches Absorptionsverhältnis) und PI (Polarisationsindex) der Isolation
• Speicher für 1300 Messwerte + Bluetooth-Schnittstelle und Software zur Datenübertragung und -analyse: Ergebnisse mit früher gespeicherten Messungen vergleichen
• Multimeter-Funktionen: Spannung (TRMS & DC), Widerstand, Frequenz, Kapazität

Beschreibung:

Vernetzbarer Isolations- und Durchgangsprüfer bis 1 kV

Die Modelle der Serie C.A 652x & C.A 653x sind kompakt und vielseitig, speziell entwickelt für industrielle Wartungsaufgaben und die präzise Isolationsdiagnose.

Ergonomie und Bedienkomfort:

• Robustes Gehäuse (600 V CAT IV, IP54/IK04), liegt gut in der Hand
• Magnetische Klappstütze für freihändiges Arbeiten
• Beleuchtete Doppel-Digitalanzeige und logarithmischer Bargraph
• Fernbedienungssonde mit Leuchte für dunkle Umgebungen
• Pass/Fail-Kontrollleuchte beim Modell C.A 6526 (grün/rot bei Fehler)

Funktionen:

• Isolationsprüfung: Prüfspannungen von 50 V bis 1000 V, Messbereich bis 200 GΩ
• Durchgangsprüfung: Prüfströme 200 mA oder 20 mA gemäß IEC 61557
• Multimeter-Funktion: Messung von Spannungen bis 700 V, Widerständen bis 999 kΩ, Frequenzen bis 800 Hz, Kapazitäten bis 10 µF

Messanpassungen:

• ΔREL-Funktion: Abweichungen zu gespeicherten Referenzwerten anzeigen
• Wahl zwischen festen und einstellbaren Alarmschwellen

Speicherung und Vernetzung:

• 1300 Speicherplätze bei Modellen mit Bluetooth®-Schnittstelle
• Software Megohmmeter Transfer (MEG) für Echtzeit-Grafiken und Datentransfer
• Optionale Software DataView® zur Erstellung individueller Prüfberichte

Technische Daten:

• Prüfspannungen: 50 / 100 / 250 / 500 / 1000 V
• Messbereich Isolationswiderstand: Bis 200 GΩ
• Prüfmodi: Manuell, Dauerbetrieb, Timer, PI/DAR-Ermittlung
• Durchgangsprüfung: Prüfströme 200 mA / 20 mA
• Spannungsmessung: Bis 700 V
• Frequenzmessung: 15,3 – 800 Hz
• Widerstandsmessung: Bis 1000 kΩ
• Kapazitätsmessung: 0,1 nF – 10 µF
• Speicherung: 1300 Messwerte
• Vernetzung: Bluetooth Klasse 2
• Stromversorgung: 6 x LR6 / AA-Batterien
• Abmessungen: 211 x 108 x 60 mm
• Gewicht: 850 g
• Schutzart: IP54, Messkategorie 600 V CAT IV

Eigenschaften
Messbereich / Auflösung	0,3 V - 399,9 V / 0,1 V ; 400 V - 700 V / 1 V
Genauigkeit / Eingangsimpedanz	± (3 % + 2 pts) / 400 KΩ
Nutzungsfrequenz	Gleichstrom ; 15,3 - 800 Hz
Messbereich / Auflösung / Genauigkeit	15,3 Hz - 399,9 Hz / 0,1 Hz / ± (1 % + 2 pts) 400 - 800 Hz / 1 Hz / ± (1 % + 1 pt)
Prüfspannung	50 - 100 - 250 - 500 - 1.000 V
Bereich bei maximaler Prüfspannung	200 GΩ
Einhaltung der Norm IEC 61557 - 2	2 GΩ
Messbereich: 50 V	10 kΩ - 10 GΩ
100 V	20 kΩ - 20 GΩ
250 V	50 kΩ - 50 GΩ
500 V	100 kΩ - 100 GΩ
1.000 V	200 kΩ - 200 GΩ
Genauigkeit	± (3 % + 2 pts)(2)
Prüfspannung (I < 1 mA)	- 0 % + 20 %
Anzeige der Prüfspannung	± (3 % + 3 pts)
Prüfstrom / Auflösung	0,01 µA - 39,99 µA / 10 nA ; 40,0 - 399,9 µA / 100 nA ; 0,400 - 2,000 mA/ 1 µA
Genauigkeit bei Prüfstrom	± (10 % + 3 pts)
PI/DAR-Verhältnis	10 min / 1 min - 1 min / 30 s
Timer (min:s)	0:00 - 39:59
Entladezeit (bei 25 V)	< 2 s/µF
Alarme	2 feste Schwellenwerte + 1 programmierbarer Schwellenwert
Messbereich für die Kontinuität	0,00 Ω - 10,00 Ω (200 mA) 0,0 - 100,0 Ω (20 mA)
Genauigkeit / Leerlaufspannung	± (2 % + 2 pts) / >= 6 V
Messstrom	200 mA : 200 mA (- 0 mA +20 mA) - 20 mA : 20 mA ± 5 mA
Kontinuitätsgrenzen (Schneller Piepton)	2 Ω, 1 Ω, programmierbarer Schwellenwert
Kabelkompensation	bis zu 9,99 Ω
Anzeige	2 x 4.000 pts + logarithmisches Balkendiagramm
Speicher	1.300 Messungen
Kommunikation	Bluetooth® Klasse II
Stromversorgung / Automatische Abschaltung	6 LR6-Batterien / 5 min, deaktivierbar
Autonomie	1.500 Messungen : U x 1 kΩ @ U (5 s ON / 55 s OFF) N N 3.000 Kontinuitätsmessungen (5 s ON / 55 s OFF)
Abmessungen / Gewicht / IP-Bewertung	211 x 108 x 60 mm / 850 g / IP 54 / IK 04
EMV / Elektrische Sicherheit	IEC 61326 - 1 / IEC 61010 - 1 und IEC 61010 - 2 - 030, 600 V CAT IV
Einhaltung der Normen	IEC 61557 Teile 1, 2, 4 und 10

---
