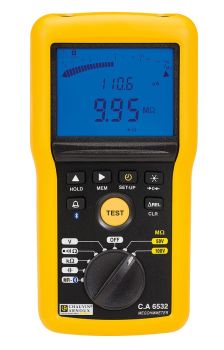

Chauvin Arnoux P01140832 CA 6532 Isolationsmesser content_copy

Highlights:

• Digitaler Isolations- und Durchgangsprüfer für Isolationswiderstandsmessungen bis 20 GΩ
• Zwei Prüfspannungen (50 V / 100 V) speziell für Telekommunikationsanwendungen
• Widerstandsdifferenzmessung zwischen zwei Leitungen mit ΔREL-Funktion
• Kabellängenanzeige durch Programmierung der längenbezogenen Kapazität (nF/km)
• Normgerechte Durchgangsprüfung (200/20 mA) mit Messleitungskompensation für höhere Genauigkeit
• Vier Messmodi: Manuell, Dauerbetrieb, Timer, PI/DAR
• Speicher für 1300 Messwerte, Bluetooth-Schnittstelle und Software zur Datenübertragung und Analyse

Beschreibung:

Stärken:
Vernetzbarer Isolations- und Durchgangsprüfer für Telekommunikation:
– Prüfspannungen: 50–100 V
– Messbereich bis 20 GΩ
– Umfangreiche Funktionen für Isolationsprüfung, Durchgangsprüfung, Frequenz- und Kapazitätsmessung
– Anzeige von Kabellängen in Abhängigkeit von Kapazität (f(C))
– Datenaufzeichnung und Bluetooth-Schnittstelle für nahtlose Integration

Ergonomie:

Durch seine kompakte und leichte Bauweise bietet der C.A 652x optimalen Bedienkomfort:
– Robustes Gehäuse (IP54, IK04) gemäß Messkategorie 600 V CAT IV
– Magnetische Klappstütze für freihändiges Arbeiten
– Große, beleuchtete Doppel-Digitalanzeige mit Bargraph zur Darstellung von Messwerten, Prüfspannung und Timer
– Fernbedienungssonde mit integrierter Beleuchtung für Arbeiten in dunklen Umgebungen

Funktionen:

– Isolationsprüfung: Manuelle oder automatische Prüfmodi, einschließlich PI- und DAR-Ermittlung
– Durchgangsprüfung: 200 mA gemäß IEC 61557, mit optionalem 20-mA-Modus
– Zusätzliche Multimeterfunktionen: TRMS-Spannungsmessung bis 700 V, Widerstandsmessung, Kapazitätsmessung bis 10 µF, Frequenzmessung bis 800 Hz
– ΔREL-Funktion: Vergleich mit Referenzwerten

Bequeme Auswertung:

– Speicherung von bis zu 1300 Messwerten
– Software Megohmmeter Transfer (MEG) für Echtzeitdatenerfassung und -analyse
– DataView®-Software (Option) für erweiterte Prüfberichte mit Standort- und Bedienerdaten

Technische Daten:

– Prüfspannungen: 50 V, 100 V
– Isolationswiderstand: bis 20 GΩ
– Durchgangsprüfung: 200 mA / 20 mA
– Spannungsmessung: bis 700 V
– Frequenzbereich: 15,3–800 Hz
– Kapazitätsmessung: 0,1 nF–10 µF
– Kabellängenberechnung: 0–100 km
– Speicher: 1300 Messwerte
– Vernetzung: Bluetooth Klasse 2
– Abmessungen: 211 x 108 x 60 mm
– Gewicht: 850 g
– Schutzart:(IP54, Kategorie: 600 V CAT IV
– Stromversorgung: 6 x LR6 / AA-Batterien

Eigenschaften
Messbereich / Auflösung	0,3 V - 399,9 V / 0,1 V ; 400 V - 700 V / 1 V
Genauigkeit / Eingangsimpedanz	± (3 % + 2 pts) / 400 kΩ
Nutzungsfrequenz	Gleichstrom ; 15,3 - 800 Hz
Messbereich / Auflösung / Genauigkeit	15,3 Hz - 399,9 Hz / 0,1 Hz / ± (1 % + 2 pts) 400 - 800 Hz / 1 Hz / ± (1 % + 1 pt)
Prüfspannung	50 - 100 V
Bereich bei maximaler Prüfspannung	20 GΩ
Einhaltung der Norm IEC 61557 - 2	2 GΩ
50 V	10 kΩ - 10 GΩ
100 V	20 kΩ - 20 GΩ
Genauigkeit	± (3 % + 2 pts)(2)
Prüfspannung (I < 1 mA)	- 0 % + 20 %
Prüfspannungsanzeige	± (3 % + 3 pts)
Prüfstrom / Auflösung	0,01 µA - 39,99 µA / 10 nA ; 40,0 - 399,9 µA / 100 nA 0,400 - 2,000 mA / 1 µA
Genauigkeit beim Prüfstrom	± (10 % + 3 pts)
PI/DAR-Verhältnis	10 min / 1 min - 1 min / 30 s
Timer (min:s)	0:00 - 39:59
Entladezeit (bei 25 V)	< 2 s/µF
Alarme	2 feste Schwellenwerte + 1 programmierbarer Schwellenwert
Messbereich für die Kontinuität	0,00 Ω - 10,00 Ω (200 mA) ; 0,0 - 100,0 Ω (20 mA)
Genauigkeit / Leerlaufspannung	± (2 % + 2 pts) / >= 6 V
Messstrom	200 mA : 200 mA (- 0 mA +20 mA) - 20 mA : 20 mA ± 5 mA
Kontinuitätsgrenzen (Schneller Piepton)	2 Ω, 1 Ω, programmierbarer Schwellenwert
Leitungscompensation	bis zu 9,99 Ω
Leitungslänge	0 - 100 km
Anzeige	2 x 4.000 pts + logarithmisches Balkendiagramm
Speicher	1.300 Messungen
Kommunikation	Bluetooth® Klasse II
Stromversorgung / Automatische Abschaltung	6 LR6-Batterien / 5 Min., deaktivierbar
Autonomie	1.500 Messungen : U x 1 kΩ @ U (5 s ON / 55 s OFF) N N 3.000 Kontinuitätsmessungen (5 s ON / 55 s OFF)
Abmessungen / Gewicht / IP-Bewertung	211 x 108 x 60 mm / 850 g / IP 54 / IK 04
EMV / Elektrische Sicherheit	IEC 61326 -1 / IEC 61010 -1 und IEC 61010 - 2 - 030, 600 V CAT IV
Einhaltung der Normen	IEC 61557 Teile 1, 2, 4 und 10

---
