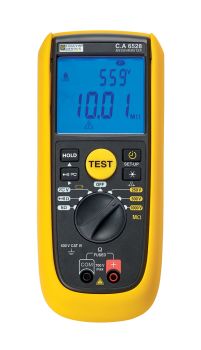

Chauvin Arnoux P01140838 CA 6528 Isolationsmesser content_copy

Highlights:

• Kompakter, robuster und digitaler Isolations- und Durchgangsprüfer für Isolationswiderstandsmessungen bis 11 GΩ und Widerstandsmessungen bis 420 kΩ
• 3 Prüfspannungen (250 V / 500 V / 1000 V) für eine Vielzahl von Anwendungen
• Zweizeilige Digitalanzeige: Gleichzeitige Anzeige von Isolationswiderstand und der tatsächlichen Prüfspannung
• Display mit zweifarbiger Gut/Schlecht-Anzeige (blau/rot)
• 3 Messmodi: Manuell, Dauerbetrieb oder Timer
• Hohe Sicherheit: Automatische Erkennung von gefährlichen Spannungen mit Stop der Prüfung
• Normgerechte Durchgangsprüfung mit 200 mA mit automatischer Messleitungskompensation zur Erhöhung der Genauigkeit

Beschreibung:

Der Isolationsprüfer C.A 6528 ist ideal für Wartungs- und Reparaturarbeiten an elektrischen Geräten wie Motoren und Kabeln. Dank der mitgelieferten Transporttasche für den „Freihandbetrieb“ ermöglicht der C.A 6528 flexibles Arbeiten vor Ort. Die stoßdämpfende Schutzhülle mit Standbügel sorgt für Stabilität und eine einfache Handhabung.

Das Gerät verfügt über ein großes LCD-Display mit zweizeiliger Darstellung, die sowohl den Isolationswiderstand als auch die tatsächliche Prüfspannung gleichzeitig anzeigt. Die Hintergrundbeleuchtung gewährleistet optimale Lesbarkeit auch bei schlechten Lichtverhältnissen.

Das Megohmmeter C.A 6528 erfüllt die internationalen Normen IEC 60364, NF C 15-100 und VDE 100 und eignet sich für Isolations-, Widerstands- und Durchgangsmessungen. Eine automatische Spannungsüberwachung verhindert Isolationsprüfungen bei gefährlichen Spannungen (> 30 V). Sobald die Messwerte den eingestellten Schwellenwert überschreiten, wechselt die Display-Farbe von Blau zu Rot.

Technische Daten:

• Spannung: 0 bis 700 VAC/DC
• Isolationsprüfung: bis zu 11 GΩ
• Durchgangsprüfung: 0,02 Ω bis 40 Ω
• Widerstandsmessung: 1 Ω bis 420 kΩ
• Automatische Erkennung von angelegten Spannungen
• Normen: IEC 61557-1-2-4-10
• Elektrische Sicherheit: IEC 61010-1, 61010-2-030, 61010-2-034 – 600 V CAT IV
• Schutzart: IP 40
• Abmessungen: Kompakt und leicht für einfache Handhabung

Eigenschaften
Messbereich / Auflösung	± (1-700V) / 1V
Genauigkeit / Eingangsimpedanz	±1,2% L ± 1pt in AC+DC; ±1% L ± 1pt in DC / 25 MΩ
Nutzungsfrequenz	Gleichstrom; 45-65 Hz
Prüfspannung	250-500-1000 V
Bereich bei maximaler Prüfspannung	11 GΩ
Messbereich 250 V	50 kΩ - 4,2 GΩ
500 V	100 kΩ - 4,2 GΩ
1000 V	200 kΩ - 11 GΩ
Genauigkeit	0,05-399,9 MΩ: ±1,5% L ± 10 pt 360-4000 MΩ: ±4% L ± 10pt; ±4% L ± 5 pt (unter 1000V) 3,6-11 GΩ: ±10% L ± 10 pt
Timer (min:s)	10 s bis 39 min 59 s
Alarme	1 Schwelle / Prüfspannung
Messbereich	0,02 Ω - 40 Ω
Genauigkeit / Leerlaufspannung	±1,2% L ±3 pt / 6 VDC < U < 9 VDC
Messstrom	≥; 200 mA (bis zu 2 Ω)
Kontinuitätsgrenzen (Schneller Piepton)	2 Ω / 1 Ω
Kabelkompensation	bis zu 5 Ω
Anzeige	2 x 4000 pts
Stromversorgung / Automatische Abschaltung	6 x LR 6 oder AA Batterien / 10 min deaktivierbar
Autonomie	1000 Messungen: bei 1 MΩ @ 1 kV (5 s EIN / 25 s AUS); >3000 Kontinuitätsmessungen (5 s EIN / 25 s AUS) bei 1 Ω
Abmessungen / Gewicht / IP-Bewertung	218 x 95 x 63 mm / 760 g / IP 40
EMV / Elektrische Sicherheit	IEC 61326-1 / IEC 61010-1, IEC 61010-2-030 und IEC 61010-2-034 / 600V CAT IV
Einhaltung der Normen	IEC 61557 Teile 1, 2, 4 und 10

---
