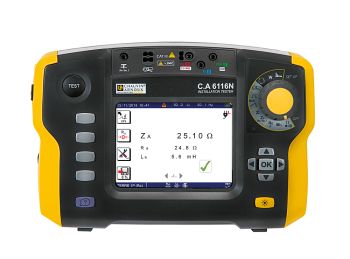

Chauvin Arnoux P01145455 CA 6116N Installationstester content_copy

Highlights:

• Umfassendes Multifunktionsgerät mit erweiterten Mess- und Auswertefunktionen für anspruchsvolle Prüfungen von Elektroinstallationen nach DIN VDE 0100-600, DIN VDE 0105-100 usw.
• Prüfung von RCD / FI Typ AC, A, F im Rampenmodus, mit und ohne Auslösung
• Leistungsstarker Lithium-Ionen-Akku mit bis zu 30 Stunden Betriebszeit
• Zusatzmessungen: Selektive Erdungsmessung mit Zange, Spannung, Strom mit Zange, Leistung, Wellenformen und Oberschwingungen
• Strukturierte Datenspeicherung auf 3 Ebenen: Standort / Raum / Objekt
• Effiziente Kontext-Hilfe zu jeder Messung, inkl. Anschlussbildern und Warnhinweisen

Beschreibung:

Das C.A 6116N ist ein hochmodernes Universalgerät für die Prüfung elektrischer Anlagen gemäß nationaler und internationaler Normen wie IEC 60364-6, NF C 15-100, VDE 100 und FD C 16-600. Mit fortschrittlichem Design, einfacher Bedienung und hoher Präzision ist es für zahlreiche Anwendungsbereiche geeignet, darunter Industrie, Dienstleistungssektor und Wohnungsbau.

Ergonomie:

Das robuste und kompakte C.A 6116N überzeugt mit einer schnellen und praktischen Inbetriebnahme. Auf der großen, farbigen LCD-Grafikanzeige mit Hintergrundbeleuchtung werden alle Ergebnisse klar und übersichtlich dargestellt.

Ein Drehschalter ermöglicht den direkten Zugriff auf alle Funktionen. Kontexthilfen führen den Benutzer schrittweise oder bei Bedarf durch die Messverfahren. Der interne Speicher bietet Platz für bis zu 1000 Messungen, die über den USB-Anschluss ausgegeben werden können.

Messfunktionen:

Das C.A 6116N bietet außergewöhnliche Stabilität, auch in gestörten Umgebungen. Es umfasst alle wesentlichen Messungen zur Überprüfung elektrischer Anlagen:

• Durchgangsprüfung
• Widerstandsmessung
• Isolationsmessung
• Erdungs- und selektive Erdungsmessung
• Schleifenimpedanz
• Fehlerstromprüfung (Typ A und AC)
• Spannungsmessung
• Frequenzmessung
• Strommessung per Zange
• Wirkleistungsmessung
• Oberschwingungsanalyse
• Drehfeldrichtungsanzeige

Ergebnisanalyse:

Die Messdaten können mit der DataView®-Software weiterverarbeitet werden. Beim Anschluss an einen PC erkennt DataView® das Gerät automatisch und öffnet das passende Menü. Daten und Konfigurationen können über eine Baumstruktur abgerufen werden.

Vordefinierte Berichtsmodelle stehen zur Verfügung, die den Normanforderungen entsprechen. Anwender können zudem personalisierte Berichte erstellen. Das serienmäßig installierte Softwareprogramm ICT ermöglicht eine schnelle Analyse gespeicherter Messungen sowie die Einrichtung und Übertragung personalisierter Messreihen.

Technische Daten:

• Stromversorgung: Lithium-Ionen-Akku, Betriebszeit bis 30 Stunden
• Speicherkapazität: Bis zu 1000 Messungen
• Anzeige: Farbiges LCD-Display mit Hintergrundbeleuchtung
• Messsysteme: TT, TN, IT
• Normen: IEC 60364-6, NF C 15-100, VDE 100, FD C 16-600
• Schnittstelle: USB-Anschluss zur Datenübertragung
• Gewicht: Kompakt und leicht für den mobilen Einsatz

Zubehör:

Das Gerät wird mit einer robusten Transporttasche und umfangreichem Zubehör geliefert. Enthalten sind eine Hand-Trageschlaufe und ein Umhängegurt für freihändiges Arbeiten.

Eigenschaften
Messstrom	I > 200 mA bis 39,99 Ω und ca. 12 mA bis 400 Ω
Präzision	± (1,5% der Messung + 2 Punkte), mit Piepton
Bereich	4 kΩ / 40 kΩ - 400 kΩ
Prüfspannung	50 / 100 / 250 / 500 / 1000 V DC
Bereich / Präzision	0,01 MΩ bis 2 GΩ / ±(5% der Messung + 3 Punkte)
Kurzschlussstrom	≤ 3 mA
Erdung 3P, Bereich	0,50 Ω bis 15 kΩ
Erdung 3P, Präzision	±(2% der Messung + 2 Punkte)
Erdung 3P, Sonstiges	Messung des Widerstands von Hilfspfählen RH & RS (bis zu 40 kΩ)
Selektive 1P Erdung, Bereich / Präzision	0,20 Ω bis 399,9 Ω ±(10% der Messung + 10 Punkte) (ISel über Zange)
Unter Spannung stehende Erde, Installationsspannung / Frequenz	90 bis 500 V / 15,8 bis 17,5 Hz - 45 bis 65 Hz
Hochstrommodus - Zs (L-PE) (TRIP) & Zi (L-N oder L-L) Bereich / Präzision	Maximaler Teststrom: 7,5 A 0,100 Ω bis 399,99 Ω / ±(5% der Messung + 2 Punkte)
Nicht-auslösender Modus (NO TRIP) (Zs (L-PE))	Teststrom: 6 mA –; 9 mA –; 12 mA (nach Wahl) - 0,20 Ω bis 3999 Ω ±(5% der Messung + 2 Punkte)
Berechnung des Kurzschlussstroms Ik (PFC (Zs)), I Sc (PSCC (Zi))	Fehler- und Kurzschlussstrom: Anzeigebereich 0,1 A bis 6 kA
Sonstiges	Messung der resistiven und induktiven Komponenten der Impedanzen Zs und Zi
AC-, A- und F-Typ-Differentiale, Installationsspannung / Frequenz	90 V bis 500 V / 15,8 Hz bis 17,5 Hz und 45 Hz bis 65 Hz
IDn	10/30/100/300/500/650/1000 mA (90V –; 280V) oder variabel - 10/30/100/300/500 mA (280-550V) oder variabel Rampen- und Impulstest
Nicht-auslösender Test	bei ½ IDn –; Dauer: 1000 ms oder 2000 ms
Auslösestrom Rampenmodus	0,3 x IDn bis 1,06 x IDn in Schritten von 3,3% x IDn
Messung der Auslösezeit Impulsmodus	0,2 bis 0,5 x IDn (Uf) / 0,5 x IDn / 2 x IDn (selektiv) / 5 x IDn. Impuls: 0 bis 500 ms, Rampenmodus: 0 bis 200 ms
Strom	(1mA*) 5,0 mA bis 19,99 A (MN77-Zange) / 5,0 mA bis 199,9 A (C177A-Zange)
Spannung	0 bis 550 V AC/DC / DC und 15,8 bis 500 Hz
Frequenz	10 bis 500 Hz
Phasenrotation	20 bis 500 Vac
Aktive Leistung	von 0 bis 110 kW in einphasig - von 0 bis 330 kW in dreiphasig Gleichzeitige Visualisierung der Wellenform von Spannung und Strom
Harmonische	Spannung und Strom / bis Rang 50 / THD-F / THD-R
Großes hintergrundbeleuchtetes LCD-Display, 320 x 240 pts	5,7'' grafische Farbe
Speicher/Kommunikation	1000 Tests, über USB für Datenübertragung und Berichtserstellung
Stromversorgung: wiederaufladbare Batterie	Lithium-Ionen 10,8 V Nennspannung 5,8 Ah
Autonomie	bis zu 30 Stunden
Abmessungen / Gewicht	280 x 190 x 128 mm / 2,2 kg
Schutzindex / EMV	IP 53 / IK04 / IEC 61326-1
Elektrische Sicherheit / Normen	IEC 61010 -1 –; 600 V CAT III –; 300 V CAT IV –; IEC 61557

---
