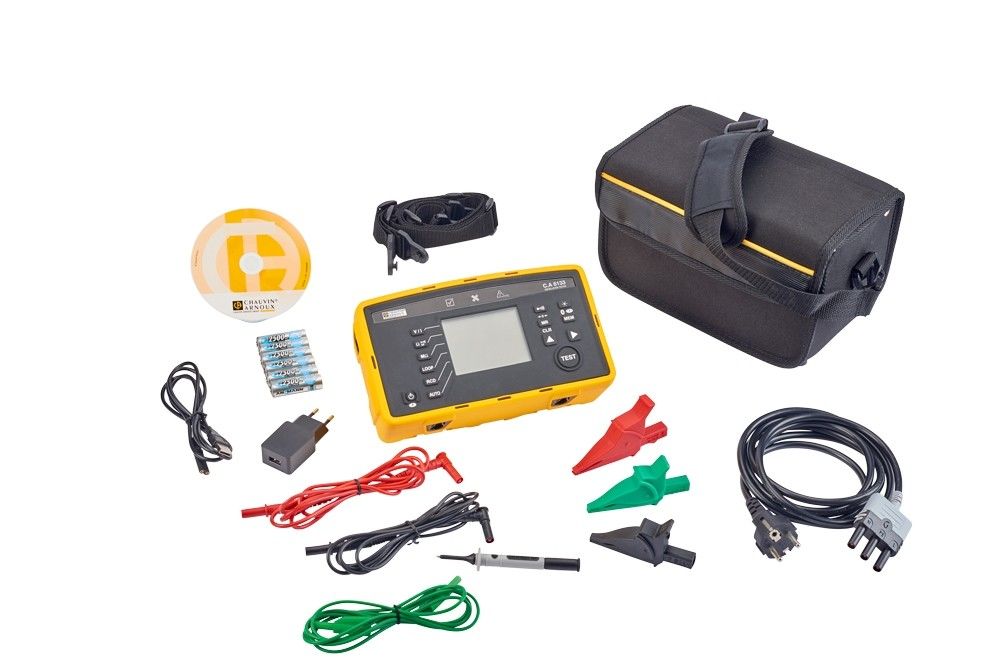

Chauvin Arnoux P01146013 C.A 6133 Installationstester

Highlights:

• Einfaches, kompaktes und benutzerfreundliches Multifunktionsgerät für schnelle und effektive Überprüfung der elektrischen Sicherheit von Elektroinstallationen gemäß DIN VDE 0100-600, DIN VDE 0105-100 usw.
• Funktionen: Durchgangsprüfung, Isolationsmessung, Schleifen- und Netzimpedanzmessung (Zs, Zi), FI/RCD-Prüfung, Strommessung über externe Zange
• Automatische Prüfsequenzen für RCD, Schleife, Isolation
• Speicher für 99 Prüfungen an 30 Standorten
• Bluetooth-Schnittstelle und Android-App „IT-REPORT“ zur Erstellung und Versand von Prüfberichten

Beschreibung:

Stärken:

• Erdungsmessung mit Hilfserder und Schleifenimpedanzmessung
• Durchgangsprüfung mit 0,2 A
• Isolationsprüfung
• FI/RCD-Prüfung: Auslösezeit und Auslösestrom
• Automatische Prüfsequenzen
• Speicherung der Prüfergebnisse
• Android-App für Prüfberichte
• Stromversorgung: aufladbare Akkus mit Ladeoptionen über Netz, USB oder KFZ-Anschluss

Ergonomie:

Das C.A 6133 Multifunktionsprüfgerät ist benutzerfreundlich und leicht:

• Klappstütze für Tischaufstellung
• Magnetisches Gehäuse für Befestigungsmöglichkeiten
• 4-Punkt-Tragegurt für freihändiges Arbeiten
• Hintergrundbeleuchtetes Display für gute Sichtbarkeit bei schlechten Lichtverhältnissen
• Eindeutig beschriftete Anschlüsse (L, N, PE, H, S, E, +, com) zur Vermeidung von Anschlussfehlern
• Externe Sonde für Fernbedienung während Prüfungen
• 3-polige Messleitung für direkte Messungen an Typ-E-Steckdosen

Messfunktionen:

Das C.A 6133 bietet verlässliche Messungen dank einer Kompensationsfunktion für Messleitungen. Es misst Spannung, Durchgangswiderstand, Widerstand, Isolation von Schleifen und Strom über eine externe Zange. Weitere Funktionen:

• Drehfeldrichtungsanzeige
• Prüfung von FI/RCD-Schutzschaltern (Typ A und AC) im Rampen- oder Impulsmodus
• Testergebnisse (i.O./nicht i.O.) werden sofort angezeigt
• Automatischer Start und Speicherung von Prüffolgen wie „Auto-Schleife – RCD – Isolation“

Mit der Android-App „IT-Report“ können Prüfergebnisse per Bluetooth übertragen und Prüfberichte direkt erstellt werden.

Wichtigste technische Daten:

• Spannungsmessung: bis 550 V AC / 800 V DC
• Durchgangswiderstand: bis 200 mA
• Widerstandsmessung: 1 bis 99,99 kΩ
• Isolationsmessung: Prüfspannungen: 250 V, 500 V, 1000 V
• Schleifenimpedanz:
- Zs (Z L-PE) ohne Auslösung: 1 bis 2000 Ω, Berechnung des Kurzschlussstroms (Ik)
- Zs mit Auslösung und Zi (Z L-N oder Z L-L): 0,1 bis 400 Ω, Ik-Berechnung

• FI/RCD-Prüfung:
- Typ AC & A: 30 mA, 100 mA, 300 mA, 500 mA, 650 mA
- Impulsmodus: Auslösezeit
- Rampenmodus (30 mA): Auslösestrom

• Drehfeldrichtung: 45 bis 550 V; 45 bis 65 Hz
• Frequenzmessung: 30 Hz bis 999,9 Hz
• 3-Leiter-Erdungsmessung (Erder): bis 2000 Ω
• Automatische Prüffolgen: RCD (keine Auslösung – Impuls – Rampe), Schleife – RCD – Isolation
• Speicherung: 30 Standorte mit 99 Prüfungen
• Stromversorgung: Wiederaufladbare Akkus mit Ladeoptionen über Netz, USB oder KFZ-Anschluss
• Datenübertragung: Bluetooth
• Optionale externe Zange MN73A: Automatische Erkennung
