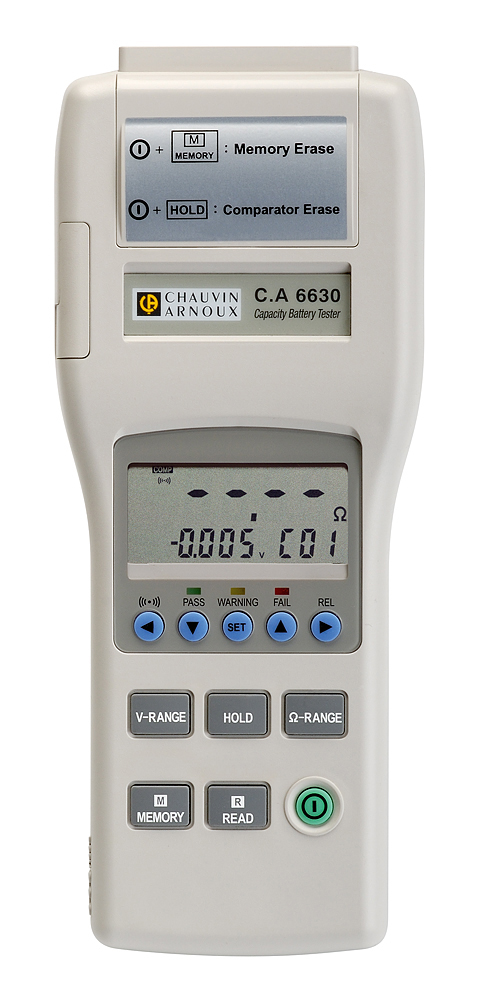

Chauvin Arnoux P01191303 CA 6630 Akkukapazitätstester content_copy

Der Akku-Kapazitätsmesser C.A 6630 von Chauvin Arnoux ist ein kompaktes Messgerät zur Überprüfung der Zustandsqualität von Akkumulatoren. Er dient insbesondere der Wartung und Diagnose von Akkumulatoren und ermöglicht eine schnelle, sichere und zuverlässige Bewertung der Leistungsfähigkeit. Das Gerät ist für verschiedene Akkutypen konzipiert, darunter Nickel-Cadmium (NiCd), Lithium-Ionen (LiIon), Nickel-Metallhydrid (NiMH) und Blei-Akkus. Die Messung erfolgt durch simultane Erfassung des Innenwiderstands und der Leerlaufspannung, wodurch der tatsächliche Zustand des Akkus objektiv erfasst wird.

Einsatzbereiche
Der C.A 6630 ist für Wartungs- und Inspektionsaufgaben in technischen Betrieben, im Servicebereich sowie in der industriellen Elektrotechnik geeignet. Er ermöglicht die präzise Bewertung von Akkumulatoren, insbesondere in Anwendungen, bei denen eine hohe Zuverlässigkeit der Stromversorgung erforderlich ist, wie beispielsweise in Notstromsystemen, mobilen Geräten oder Fahrzeugen. Die integrierte Vergleichsfunktion erlaubt den Abgleich der gemessenen Werte mit vorgegebenen Sollwerten, um Alterungserscheinungen oder Schäden frühzeitig zu erkennen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine klare Ergebnisanzeige mit den Statusmeldungen PASS, WARNING oder FAIL, die den Zustand des Akkus unmittelbar erkennbar machen. Die Messbereiche für den Widerstand liegen zwischen 40 mΩ und 40 Ω, wobei die Auflösung je nach Bereich zwischen 10 μΩ und 10 mΩ variiert. Die Messspannung beträgt 1,5 mVac bei einer Messfrequenz von 1 kHz ± 10 %. Die Genauigkeit wird mit ± (1 % L + 8 Ziffern) angegeben, wobei der Temperaturkoeffizient ± (0,1 % L + 0,5 Ziffer) / °C beträgt. Die maximale aufgenommene Leistung liegt bei 1 VA.

Technik verständlich erklärt
Der Innenwiderstand ist ein entscheidender Indikator für die Gesundheit eines Akkus: Je höher er ist, desto schlechter ist die Fähigkeit des Akkus, Strom abzugeben. Die Leerlaufspannung gibt Auskunft über den Ladezustand. Die simultane Messung beider Werte ermöglicht eine umfassende Bewertung. Die Messung erfolgt mit einem Messstrom, der je nach Bereich zwischen 37,5 μA und 37,5 mA variiert. Die Nullabgleichfunktion dient der Kompensation von Spannungsverschiebungen in der Schaltung, um Messfehler zu minimieren.

Kompatibilität und Zubehör
Das Gerät ist für die genannten Akkutypen konzipiert. Die mitgelieferte Software ermöglicht die Übertragung gespeicherter Messdaten an einen PC sowie die grafische Darstellung der Werte, insbesondere im Datenlogger-Modus.

Montage und Installation
Der C.A 6630 ist ein handgeführtes Gerät, das ohne zusätzliche Montage oder Installation betrieben wird. Die Bedienung erfolgt über eine intuitive Bedienoberfläche. Die Messleitungen werden direkt an die Akkukontakte angeschlossen, wobei die korrekte Polung zu beachten ist.

Vorteile im Betrieb
Der Betrieb des Geräts ist einfach und erfordert keine spezielle Fachkenntnis. Die kompakte Bauweise mit den Abmessungen 250 x 100 x 45 mm und einem Gewicht von 500 g (inkl. Batterien) ermöglicht eine mobile Nutzung. Die beiden Speichermodi – manuell mit bis zu 999 Messungen und automatisch im Datenlogger-Modus mit einstellbarem Zeitintervall – bieten Flexibilität je nach Anwendungsfall. Die grafische Darstellung der Daten über die Software unterstützt die Dokumentation und Analyse von Akkuzuständen über längere Zeiträume.

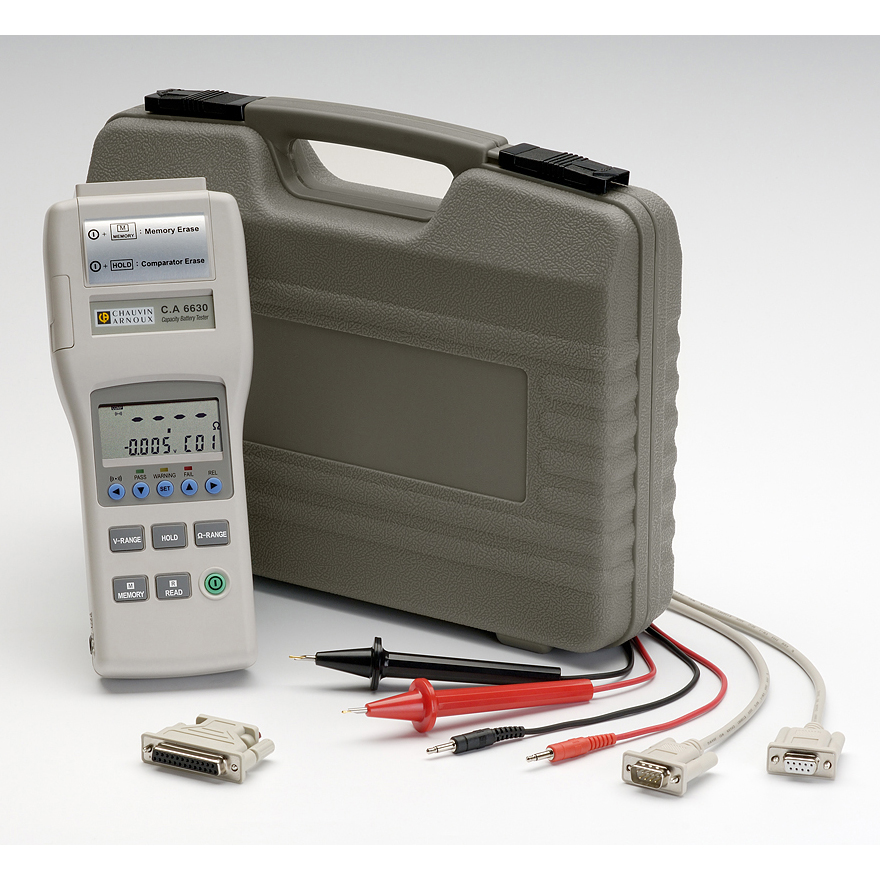

Lieferumfang
Das Gerät wird mit Messleitungen, der Software für Datenexport und grafische Analyse sowie der Bedienungsanleitung geliefert. Die Batterien sind im Lieferumfang enthalten, da das Gewicht inklusive Batterien angegeben ist.

Eigenschaften
Bereich	40 mΩ, 400 mΩ, 4 Ω, 40 Ω
Auflösung	10 μ;Ω, 100 μ;Ω, 1 mΩ, 10 mΩ
Messstrom	37,5 mA, 3,75 mA, 375 μ;A, 37,5 μ;A
Genauigkeit	± (1 % L + 8 Ziffern) Temperaturkoeffizient: ± (0,1 % L + 0,5 Ziffer) / °C
Messspannung	1,5 mVac
Messfrequenz	1 kHz ± 10 %
Max. aufgenommene Leistung	1 VA
Abmessungen	250 x 100 x 45 mm
Gewicht	500 g inklusive Batterien

---
