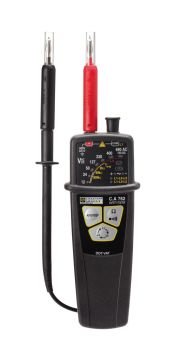

Chauvin Arnoux P01191762D CA 762 Spannungsprüfer mit IP2X-Prüfspitzen content_copy

Beschreibung auf Deutsch:

Der zweipolige Spannungsprüfer CA 762 ist ein präzises und unverzichtbares Werkzeug für Elektriker, um die Spannungsfreiheit von Elektroanlagen sicher zu prüfen. Mit seiner robusten Bauweise, Schutzklasse IP65 und der Erfüllung der Norm IEC 61243-3 Ausg. 3 eignet sich der CA 762 sowohl für den Einsatz in Außen- als auch Innen-Anlagen der Kategorie CAT IV 600 V.

Dank des vollständigen Selbsttests wird die Funktionstüchtigkeit des Geräts überprüft, einschließlich der elektrischen Schaltkreise, Stromversorgung, Anzeigen und Messleitungen. Der CA 762 bietet zahlreiche Funktionen, darunter eine Drehfeldrichtungsanzeige, eine erweiterte Durchgangsprüfung und eine einpolige Außenleitererkennung.

Stärken und Funktionen:

• Spannungsprüfung: Bis 690 V AC (16 2/3 Hz – 800 Hz) / 750 V DC.
• Selbsttest: Umfassender Test der elektrischen und mechanischen Komponenten vor dem Einsatz.
• Drehfeldrichtungsanzeige: Bis 400 Hz mit der 2-Leiter-Methode.
• Durchgangsprüfung:
- Akustische und visuelle Anzeige bei R < 100 Ω.
- Erweiterte visuelle Anzeige für R < 2 kΩ, 60 kΩ und 300 kΩ.

• Einpolige Außenleitererkennung: Phasentest mit nur einer Prüfspitze.
• Flexibilität: Abnehmbare Prüfspitzen und Messleitungen, einfache Anpassung an verschiedene Anwendungen.

Technische Daten:

• Spannungsbereich: 12 bis 690 V AC / 750 V DC.
• Polarity Detection: Automatische Anzeige von AC/DC-Spannungen und Polarität.
• Durchgangsprüfung: Akustisch und visuell, für R < 100 Ω; erweiterte Prüfung für höhere Widerstände.
• Schutzklasse: IP65 (staub- und spritzwassergeschützt).
• Installationskategorie: CAT IV 600 V.
• Normen: EN 61243-3, DIN VDE 0682-401.

Besonderheiten:

• Redundantes Sicherheitssystem: ELV-LED blinkt bei Spannungen > 50 VAC / 120 VDC.
• 2-Leiter-Methode für einfache Drehfeldrichtungsprüfungen.
• Mit dem optionalen CA 753 Adapter einfache Prüfung an Schukosteckdosen.
• Abnehmbare Prüfspitzen für erhöhte Flexibilität.

Anwendungsbereiche:

• Spannungsprüfung in elektrischen Anlagen.
• Drehfeld- und Durchgangsprüfungen.
• Einpolige Phasentests für Außenleitererkennung.
• Sicheres Arbeiten an spannungsführenden Systemen.

Lieferumfang:

• Spannungsprüfer CA 762.
• Abnehmbare Prüfspitzen und Messleitungen.
• Bedienungsanleitung.
• Optional: CA 753 Adapter für Schukosteckdosen.

Highlights:

• Maximale Sicherheit und Zuverlässigkeit bei elektrischen Prüfungen.
• Vielseitige Einsatzmöglichkeiten durch umfassende Funktionen.
• Robuste, kompakte Bauweise für den mobilen Einsatz.

Eigenschaften
Spannungsdetektion, Spannung	12 Vac ≤ U ≤ 690 Vac 12 Vdc ≤ U ≤ 750 Vdc
Spannungsdetektion, Frequenz	Gleichstrom, 16 2/3 bis 800 Hz
Spannungsdetektion, Impedanz	> 400 kΩ
Spannungsdetektion, Maximalstrom	3,5 mA RMS
Spannungsdetektion, Gefährliche Spannungsanzeige	Die rote ELV (Extra Niederspannung) Anzeige zeigt an, dass die Spannung über der SELV (Sichere Extra Niederspannung) liegt und schneller blinkt, je höher die anliegende Spannung ist.
Phasen-/Neutralidentifikation	Über 120* V (45 - 65 Hz) Über 400 V (16 2/3 - 45 Hz)
Kontinuität mit Summer, Auslöseschwelle	100 Ω typisch (150 Ω max.)
Kontinuität mit Summer, Erweiterter Kontinuitätstest	2 kΩ, 60 kΩ, 300 kΩ
Kontinuität mit Summer, Teststrom	≤ 1 mA
Kontinuität mit Summer, Spannung im offenen Stromkreis	≤ 3,3 V
Kontinuität mit Summer, Schutz	Bis zu 1000 V
Kontinuität mit Summer, Phasenrotation	2-Draht-Methode
Kontinuität mit Summer, Phasen-zu-Phasen-Spannung	50 V ≤ U ≤ 690 Vac
Kontinuität mit Summer, Frequenz	Zwischen 45 und 400 Hz
Summer	Intermittierender Piepton zur Spannungsdetektion und kontinuierlicher Piepton zur Kontinuität
Schutzgrad des Gehäuses	Gehäuse: IP65 Spitzen (optional): IP2X
Klimatische Bedingungen	Verwendung von -15 °C bis +45 °C / 20 bis 95 % RH
Stromversorgung	2 Batterien 1,5V (LR03)
Autonomie	7000 Messungen von 10 s
Abmessungen / Gewicht	163 x 64 x 40 mm / 210 g
Spannungsdetektion, Polaritätsanzeige

---
